Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
201
4.4.10 Montering af monteringssæt på PCB-inputsiden
4.4.10.1 Værktøj
– Sekskantstiftnøgle, DIN 911, sæt
– Maskinnøgle
4.4.10.2 Montering
4

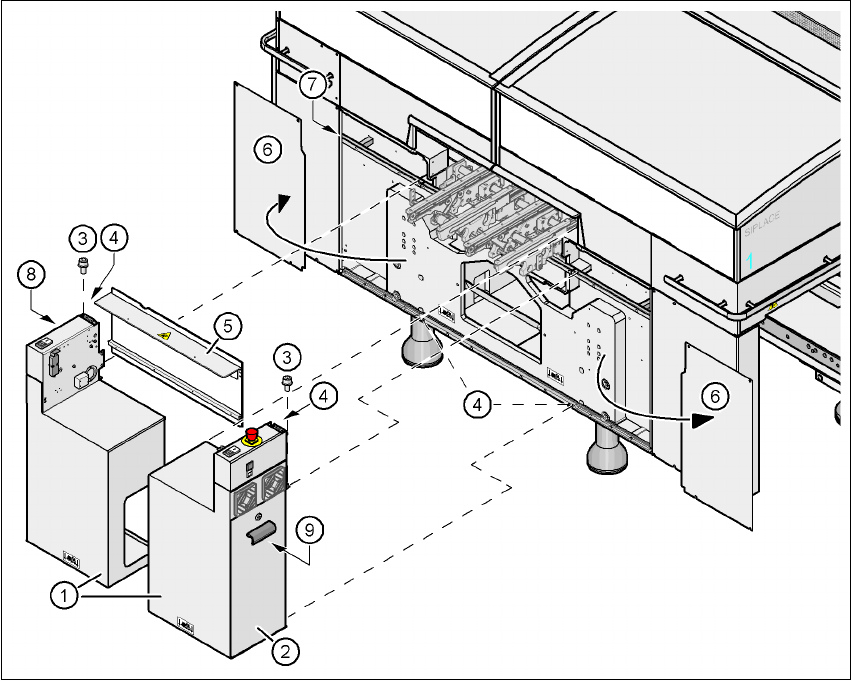

Fig. 4.4 - 15 Montering af monteringssæt på PCB-inputsiden
(1) Monteringssæt, demonteret
(2) Dør
(3) Cylinderskrue DIN 912, M6x16 og skive
(4) Jordtilslutning
(5) Transportafdækning
(6) Sideplade, demonteret
(7) Modulliste
(8) Computerenhed
(9) Akseenhed (HF/3)
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
202
Æ Fjern de to sideplader (pos. 6 i Fig. 4.4 - 15).
VÆR FORSIGTIG 4
Skru ikke de tre nederste skruer af med det samme, løsne dem kun, så sidepladen ikke falder
ned.
Æ Løsne jordforbindelseskablet fra sidepladen.
Æ Fjern de to døre (pos. 2 i Fig. 4.4 - 15) fra monteringssættet (pos. 1).
HENVISNING: 4
For at undgå beskadigelser anbefales det at en ekstra person hjælper med at montere mon-
teringssættet.
Æ Anbring computerenheden (pos. 8 i Fig. 4.4 - 15) og akseenheden (pos. 9 i Fig. 4.4 - 15) på
siden af automaten for at have tilstrækkelig plads til montering af monteringssættet (pos. 1 i
Fig. 4.4 - 15
).
Æ Sørg for, at forbindelseskablerne til computer- og akseenheden ikke er spændt.
Æ Løft den ene halvdel af monteringssættet (pos. 1 i Fig. 4.4 - 15) på maskinrammen og positi-
onér den på en sådan måde, at monteringsvinklen ligger på modullisten (pos. 7 i Fig. 4.4 -
15).
VÆR FORSIGTIG 4
Sørg for, at monteringssættet ikke kolliderer med sekskantakslen på PCB-transporten og
derved bøjes.
Æ Fastgør denne halvdel af monteringssættet med 2 cylinderskruer M6x16 og skiver (pos. 3 i
Fig. 4.4 - 15
).
Æ Montér transportafdækningen,
før
den anden halvdel af monteringssættet monteres (pos. 5 i
Fig. 4.4 - 15
). Dette gøres på følgende måde:
Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
203
4

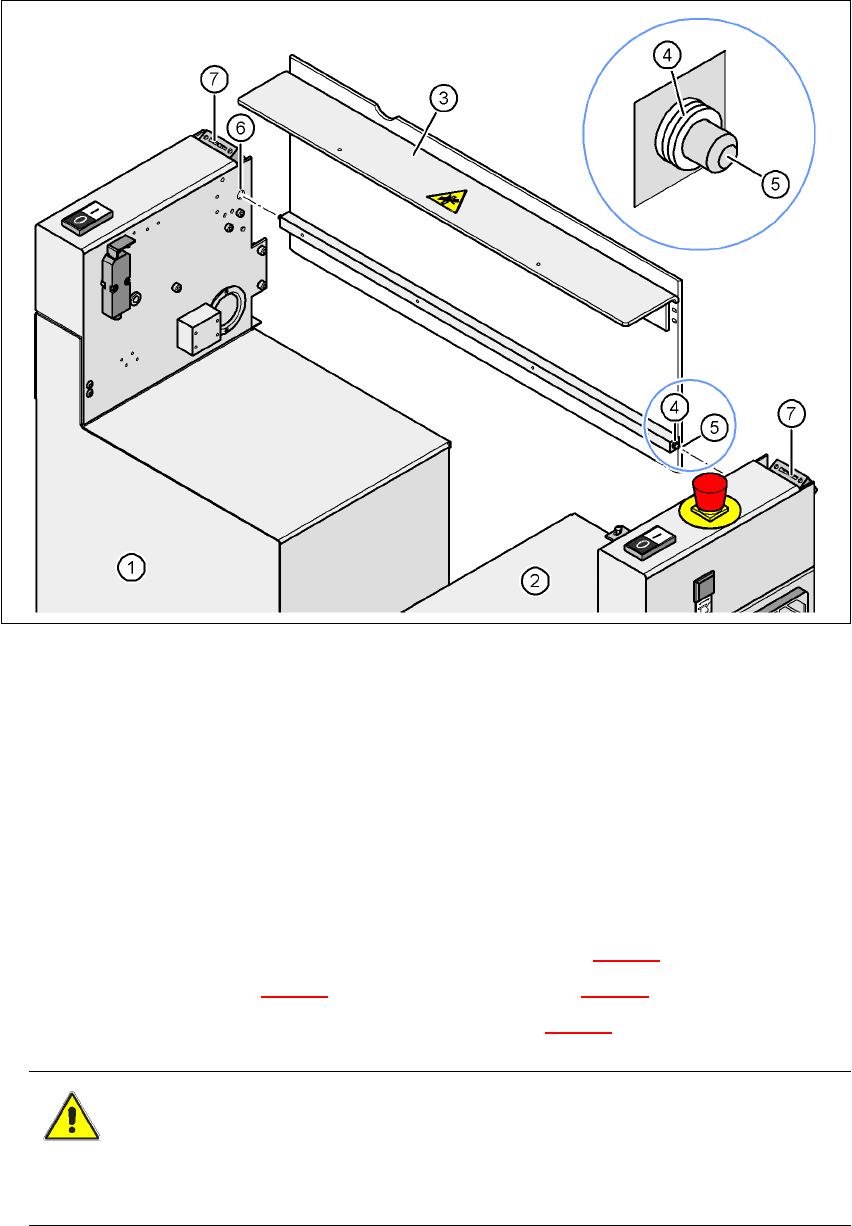

Fig. 4.4 - 16 Montering af transportafdækning og anden halvdel af monteringssæt
(1) Allerede monteret halvdel af monteringssættet
(2) Anden halvdel af monteringssættet, der skal monteres
(3) Transportafdækning
(4) Sæt 3 hvide plastikskiver i på begge sider
(5) Transportafdækningens dorn
(6) Boring
(7) Kontakt til beskyttelsesskærm
4
Æ Skub 3 hvide plastikskiver på hver af de to dorne (pos. 5 i Fig. 4.4 - 16).
Æ Før dornen (pos. 5 i Fig. 4.4 - 16) ind i boringen (pos. 6 i Fig. 4.4 - 16).
Æ Løft den anden halvdel af monteringssættet (pos. 2 i Fig. 4.4 - 16) hen til maskinens ramme.
VÆR FORSIGTIG 4
Sørg for, at denne halvdel af monteringssættet ikke kolliderer med PCB-transportens seks-
kantaksel, så sekskantakslen bukkes.
