4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
204
Æ Før dornen (pos. 5 i Fig. 4.4 - 16) på transportafdækningen ind i boringen (pos. 6 i Fig. 4.4 -
16) på den anden halvdel af monteringssættet.
Æ Positionér den anden halvdel af monteringssættet på en sådan måde, at monteringsvinklen
ligger på monteringslisten (pos. 7 i Fig. 4.4 - 15
).
Æ Fastgør den anden halvdel af automaten med 2 cylinderskruer M6x16 og skive (pos. 3 i Fig.
4.4 - 15
).
4.4.10.3 Fastgørelse af sekskantakslens føring
Æ Fastgør ved enkelttransporten
en
føring for sekskantakslen (pos. 8 i Fig. 4.4 - 14) på monte-
ringssættet med to cylinderskruer M6x16 og skiver på hver.
Æ Fastgør ved dobbelttransporten to føringer for sekskantakslen (pos. 8 i Fig. 4.4 - 14) på mon-
teringssættet med to cylinderskruer M6x16 og skiver på hver.
4.4.10.4 Tilslutning af elektriske kabelforbindelser - monteringssæt på PCB-inputsiden
4
4
Venstre side på monteringssæt
(med blikket rettet i transportretningen)
Stik/kabel Til stik/kabel
Start-/stopknap
Kontakt PCB-transport-afdækning
X61/03020410 X61/03002537
Beskyttelseskappekontakt, placeringssted 4 X54/03020409 X54/03002540
Knap, komponentvogn-indtrækningsanordning,
placeringssted 4
X242/03021056 X242/03021054
Højre side på monteringssæt
(med blikket rettet i transportretningen)
Stik/kabel Til stik/kabel
NØD-STOP-trykknap
Start-/stopknap
X64/03020687 X64/03002538
Beskyttelseskappekontakt, placeringssted 1 X51/03020409 X51/03002539
Knap, komponentvogn-indtrækningsanordning,
placeringssted 1
X212/03021056 X212/03021051
Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
205
4.4.10.5 Montering af jordkabler til dørene
Æ Fastgør de to jordkabler til dørene (pos. 4 i Fig. 4.4 - 15) på følgende måde på maskinens
ramme:
4

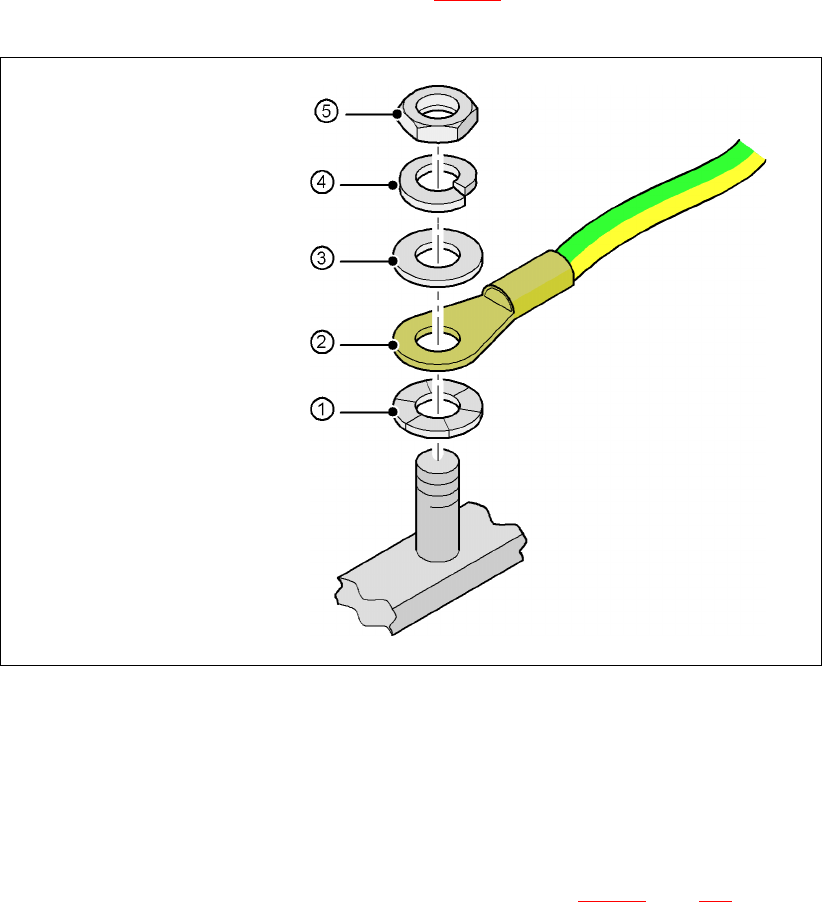

Fig. 4.4 - 17 Montering af jordkabler
4
4
4
4
4
4.4.10.6 Kontrol og indstilling af beskyttelseskappekontakter
Æ Kontrollér beskyttelseskappekontakternes funktion (pos. 7 i Fig. 4.4 - 16, side 203).
Æ Justér beskyttelseskappekontakterne efter behov (se servicevejledning).
4
Sekskantmøtrik M5
Fjederring M5, DIN 7980
Skive M5, DIN 125
Kabelsko, ringformet
Kontaktskive
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
206
4.4.10.7 Sikkerhedsafdækningsplade installeres "nede"
Automaterne i HF-serien udleveres kun med
en
sikkerhedsafdækningsplade "nede". Monteres
automaterne i en linie, bortfalder sikkerhedsafdækningspladen mellem de umiddelbart tilstødende
ud- og indgangstransporter.
ADVARSEL
Montér principielt sikkerhedsafdækningspladen "nede" (artikel-nr. 03003432-01) med 4 unbraco-
skruer M4x12 på inputsiden på den
første
automat og på outputsiden på den
sidste
automat i en
linie. Dermed forhindres, at deres personale kan gribe ubeføjet ind i automaten.
4

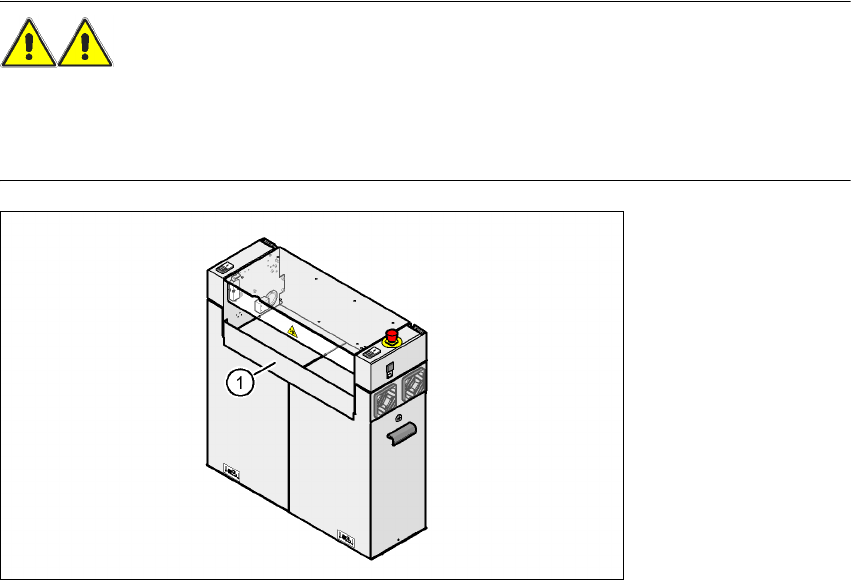

Fig. 4.4 - 18 Montering af sikkerhedsafdækningsplade "nede" på PCB-inputsiden
(1) Sikkerhedsafdækningsplade "nede", artikel-nr. 03003432-01
