4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
206
4.4.10.7 Sikkerhedsafdækningsplade installeres "nede"
Automaterne i HF-serien udleveres kun med
en
sikkerhedsafdækningsplade "nede". Monteres
automaterne i en linie, bortfalder sikkerhedsafdækningspladen mellem de umiddelbart tilstødende
ud- og indgangstransporter.
ADVARSEL
Montér principielt sikkerhedsafdækningspladen "nede" (artikel-nr. 03003432-01) med 4 unbraco-
skruer M4x12 på inputsiden på den
første
automat og på outputsiden på den
sidste
automat i en
linie. Dermed forhindres, at deres personale kan gribe ubeføjet ind i automaten.
4
Fig. 4.4 - 18 Montering af sikkerhedsafdækningsplade "nede" på PCB-inputsiden
(1) Sikkerhedsafdækningsplade "nede", artikel-nr. 03003432-01
Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
207
4.4.11 Installation af computerenhed på HF og HF/3
4.4.11.1 Computerenhed - elektriske tilslutningssteder
4
Fig. 4.4 - 19 Tilslutning af computerenhed, frontside - stik
(1) Kabelføringsplade
Kamera 2/4 Kamera 1/3
Kamera 2/4 Kamera 1/3
CAN-bus 2 CAN-bus 2 CAN-bus 1 CAN-bus 1
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
208
4

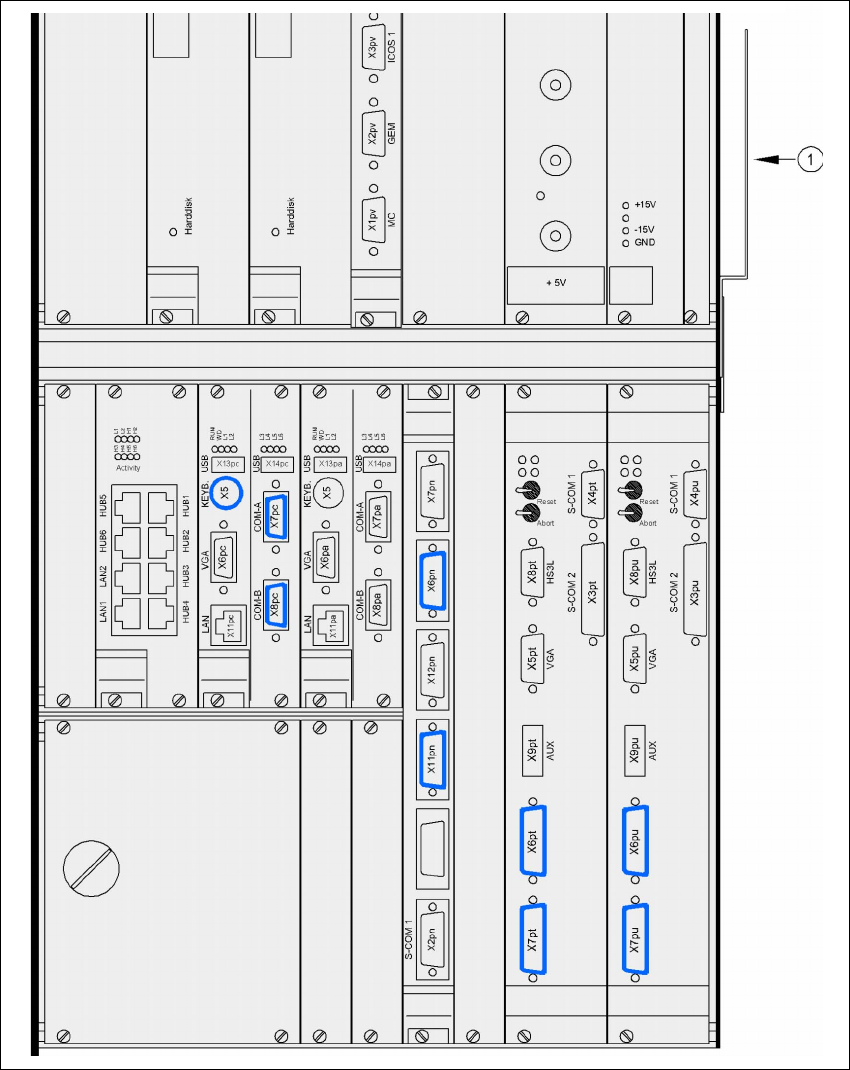

Fig. 4.4 - 20 Tilslutning af computerenhed, bagside - stik
(1) Kabelføringsplade
