Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
211
4.4.11.4 Montering af computerenhed
Æ Opret stikforbindelserne bag på computerenheden (se afsnit 4.4.11.2, 4.4.11.3).
Æ Løft forsigtigt computerenheden hen på skinnen i monteringssættet.
Æ Sørg for, at kabler ikke kommer i klemme.
Æ Kontrollér at kablerne til frontsiden ligger i kabelføringspladen i siden
(pos. 1 i Fig. 4.4 - 19
, side 207).
Æ Fiksér kablerne på frontsiden med kabelbånd.
Æ Skub computerenheden helt ind i monteringssættet.
Æ Tilslut ventilatorkablet til computerenhedens kabel.
Æ Opret stikforbindelserne på forsidenaf computerenheden (se afsnit 4.4.11.2, 4.4.11.3).
Æ Sikre computerenheden med cylinderskruen.
Æ Fastgør jordkablet på døren (pos. 2 i Fig. 4.4 - 15, side 201), som vist i Fig. 4.4 - 17 på side
205
.
Æ Lås dørene.
HENVISNING
Til HF-automaten fortsætter De med afsnit 4.4.11.5
"Montering af sideplader".
Til HF/3-automaten fortsætter De med afsnit 4.4.12
"Installation af akseenhed på HF/3 (portal 1
og portal 4)" på side 212.
4.4.11.5 Montering af sideplader
Æ Fastgør jordforbindelseskablet på hver sideplade (pos. 5 i Fig. 4.4 - 15) som vist i Fig. 4.4 -
17 side 205.
Æ Fastgør sidepladen til maskinens ramme med 6 cylinderskruer hver.
Æ Fortsæt med afsnit 4.4.13 "Montering af hovedfejlvisning" på side 214.
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
212
4.4.12 Installation af akseenhed på HF/3 (portal 1 og portal 4)
4.4.12.1 Akseenhed HF/3 (portal 1 og portal 4) - elektriske tilslutningssteder
4

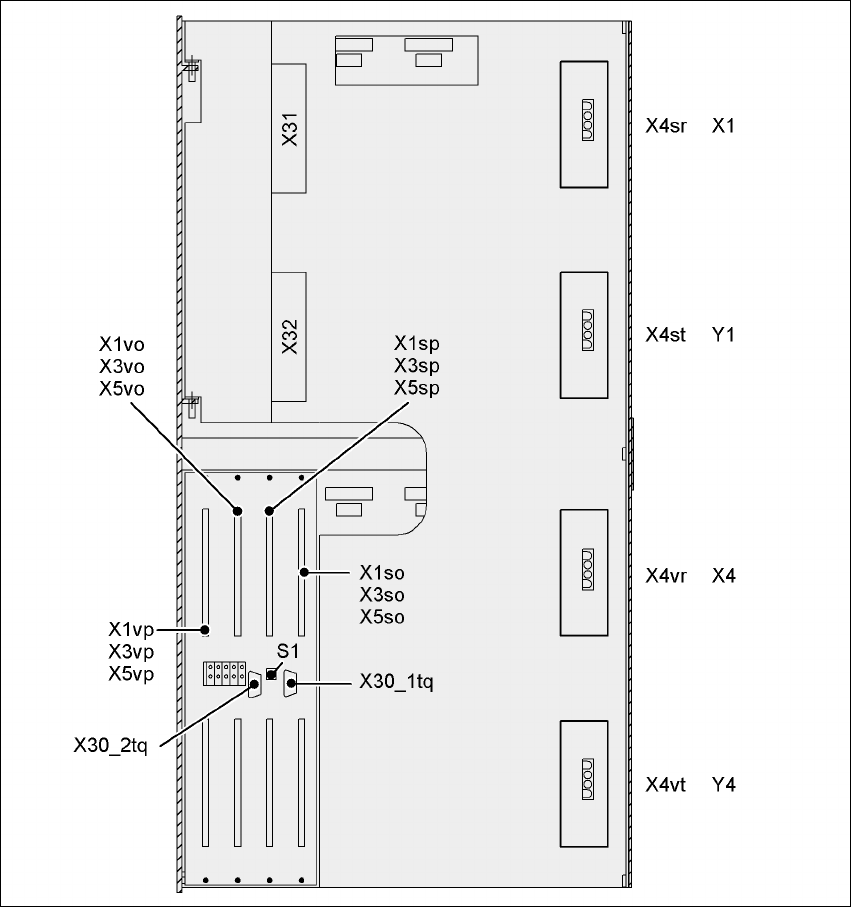

Fig. 4.4 - 21 Akseenhed HF/3 (portal 1 og portal 4), bagside - tilslutning af stik
Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
213
4.4.12.2 Akseenhed HF/3 (portal 1 og portal 4) - tilslutning af stik
Æ Tilslut de elektriske kabler efter følgende skema:
4
4
4
Æ Kontroller kontaktstillingerne for S1
1: OFF
2: OFF
Akseenhed
Portal 1 og Portal 4
Stik
Tilslutningskabel
Henvisning
Stik Kabel
X31 X31
03009762
03009763
03009764
03009765
03009766 W1-W5
Stik sikres med bøjle
X32 X32
03009822
03009823
03009824
03009825
03009827
Stik sikres med bøjle
X4sr X4sr 03009760 Stik trykkes på plads
X4st X4st 03009761 Stik trykkes på plads
X4vr X4vr 03009820 Stik trykkes på plads
X4vt X4vt 03009821 Stik trykkes på plads
X1so
X3so
X5so
X1so
X3so
X5so
03009771
03009772
03009773
Stikkes på indtil anslag
X1sp
X3sp
X5sp
X1sp
X3sp
X5sp
03009774
03009775
03009776
Stikkes på indtil anslag
X1vo
X3vo
X5vo
X1vo
X3vo
X5vo
03009831
03009832
03009833
Stikkes på indtil anslag
X1vp
X3vp
X5vp
X1vp
X3vp
X5vp
03009834
03009835
03009836
Stikkes på indtil anslag
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Skrues fast
