5 Opgaver på maskinen Driftsvejledning SIPLACE HF-serie
5.3 Gennemførelse af kontrolarbejde Softwareversion SR.50x.xx Udgave 01/2006 DK
232
5.3.5 Stikakser til store taperuller
Æ Anbring stikakser i skillepladerne til store taperuller.
HENVISNING
Det anbefales at benytte stikakser, hvis tapespolerne har en diameter over 15" (381 mm) for at
sikre, at transportørerne arbejder sikkert.
5

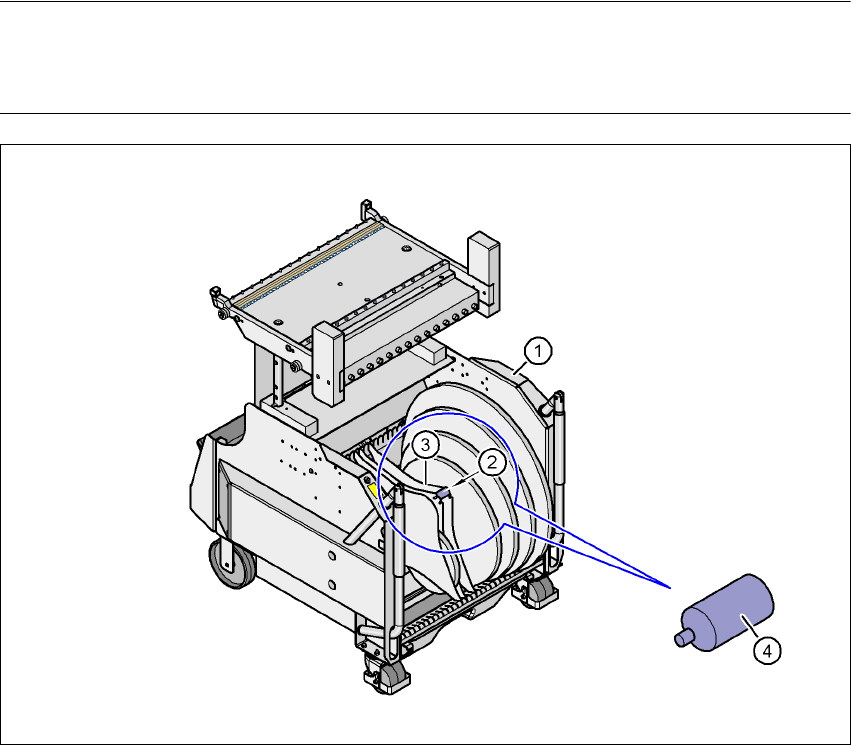

Fig. 5.3 - 3 Stikakser til store spoler
(1) Komponentvogn
(2) Stikaksernes position
(3) Skilleplade
(4) Stikakse (forstørret)
Driftsvejledning SIPLACE HF-serie 5 Opgaver på maskinen
Softwareversion SR.50x.xx Udgave 01/2006 DK 5.4 Transportører klargøres
233
5.4 Transportører klargøres
5
Fig. 5.4 - 1 Komponentbord med 15 placeringssteder for S-transportører
(1) S-transportør
(2) Centreringsstift
(3) Kalot
(4) Komponentbord
(5) Tilslutningskabel til S-transportør
5 Opgaver på maskinen Driftsvejledning SIPLACE HF-serie
5.4 Transportører klargøres Softwareversion SR.50x.xx Udgave 01/2006 DK
234
5.4.1 Komponentbord og S-transportør forberedes til klargøring
Æ Rengør transportørens stilleflade.
Æ Rengør stilleflade på komponentbordet.
Æ Fjern løse komponenter fra komponentbordet med en pensel eller en støvsuger med egnet
mundstykke.
VÆR FORSIGTIG 5
Forsøg ikke at fjerne komponenter fra komponentbordet med fingrene. De kan komme til
skade på grund af de meget fine metalsplitter.
5.4.2 Isætning af S-transportører
Æ Anbring først transportøren (pos. 1 i Fig. 5.4 - 1) med frontsiden - det er den side, hvor der er
en slidset fod - på komponentbordet (pos. 4 i Fig. 5.4 - 1
) på en sådan måde, at centrerings-
stiften (pos. 2) på komponentbordet glider ind i slidsen på transportørfoden.
Æ Sænk nu transportøren ned på bagsiden, til kalotten (pos. 3 i Fig. 5.4 - 1) forsvinder helt i
transportørens boring.
Æ Sørg for, at transportørerne placeres rigtigt på komponentbordet iht. deres bredde (se Fig.
5.4 - 2
).
Æ Kontrollér at transportøren ligger lige på komponentbordet.
Æ Sæt transportørens stik (pos. 5 i Fig. 5.4 - 1) ind i bøsningen, der befinder sig under place-
ringsstedet.
HENVISNING 5
Sørg for at benytte den bøsning, der hører til placeringsstedet, når transportøren tilsluttes,
da transportørerne modtager styreimpulsen via denne bøsning. Det kan ske, at transportøren
ikke arbejder rigtigt, hvis den er forbundet med den forkerte bøsning. Detaljerede informati-
oner vedr. tildeling af stik og bøsning findes i driftsvejledningen for den enkelte transportør.
