5 Opgaver på maskinen Driftsvejledning SIPLACE HF-serie 5.4 Transportører klargøres Softwareversion S R.50x.xx Udgave 01/2006 D K 234 5.4.1 Komponentbord og S-transportør forberedes til klargøring Æ Rengør tr ansportøren…

Driftsvejledning SIPLACE HF-serie 5 Opgaver på maskinen

Softwareversion SR.50x.xx Udgave 01/2006 DK 5.4 Transportører klargøres

233

5.4 Transportører klargøres

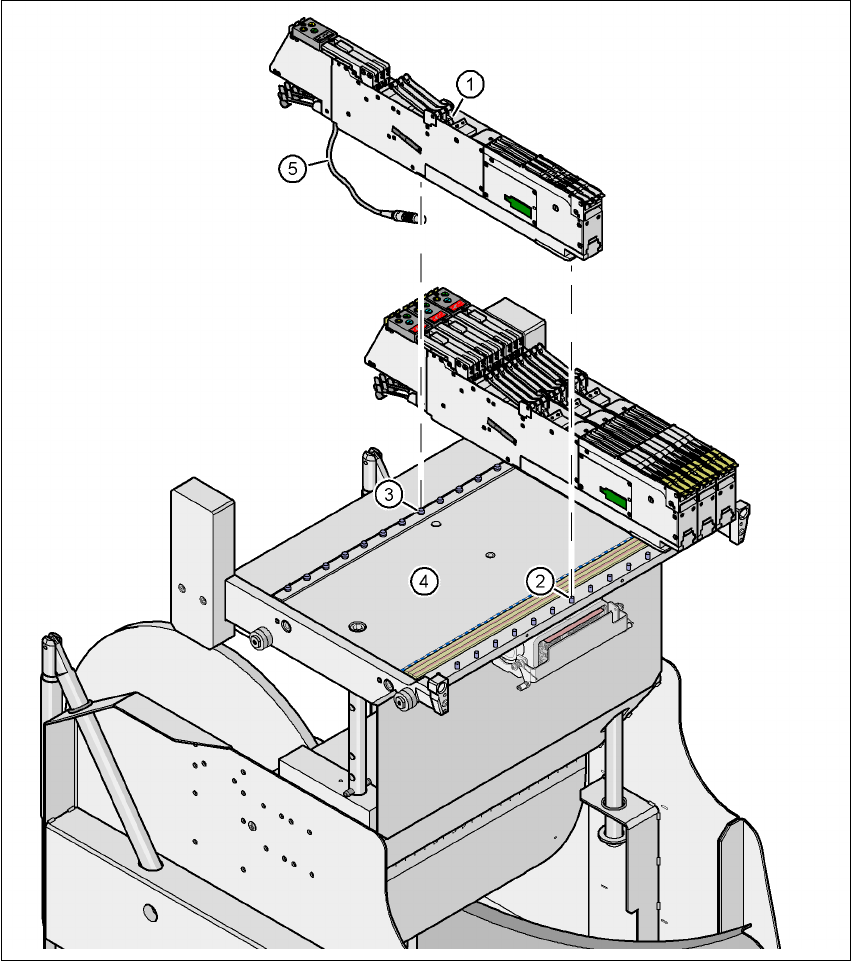

Fig. 5.4 - 1 Komponentbord med 15 placeringssteder for S-transportører

(1) S-transportør

(2) Centreringsstift

(3) Kalot

(4) Komponentbord

(5) Tilslutningskabel til S-transportør

5 Opgaver på maskinen Driftsvejledning SIPLACE HF-serie

5.4 Transportører klargøres Softwareversion SR.50x.xx Udgave 01/2006 DK

234

5.4.1 Komponentbord og S-transportør forberedes til klargøring

Æ Rengør transportørens stilleflade.

Æ Rengør stilleflade på komponentbordet.

Æ Fjern løse komponenter fra komponentbordet med en pensel eller en støvsuger med egnet

mundstykke.

VÆR FORSIGTIG 5

Forsøg ikke at fjerne komponenter fra komponentbordet med fingrene. De kan komme til

skade på grund af de meget fine metalsplitter.

5.4.2 Isætning af S-transportører

Æ Anbring først transportøren (pos. 1 i Fig. 5.4 - 1) med frontsiden - det er den side, hvor der er

en slidset fod - på komponentbordet (pos. 4 i Fig. 5.4 - 1

) på en sådan måde, at centrerings-

stiften (pos. 2) på komponentbordet glider ind i slidsen på transportørfoden.

Æ Sænk nu transportøren ned på bagsiden, til kalotten (pos. 3 i Fig. 5.4 - 1) forsvinder helt i

transportørens boring.

Æ Sørg for, at transportørerne placeres rigtigt på komponentbordet iht. deres bredde (se Fig.

5.4 - 2

Æ Kontrollér at transportøren ligger lige på komponentbordet.

Æ Sæt transportørens stik (pos. 5 i Fig. 5.4 - 1) ind i bøsningen, der befinder sig under place-

ringsstedet.

HENVISNING 5

Sørg for at benytte den bøsning, der hører til placeringsstedet, når transportøren tilsluttes,

da transportørerne modtager styreimpulsen via denne bøsning. Det kan ske, at transportøren

ikke arbejder rigtigt, hvis den er forbundet med den forkerte bøsning. Detaljerede informati-

oner vedr. tildeling af stik og bøsning findes i driftsvejledningen for den enkelte transportør.

Driftsvejledning SIPLACE HF-serie 5 Opgaver på maskinen

Softwareversion SR.50x.xx Udgave 01/2006 DK 5.4 Transportører klargøres

235

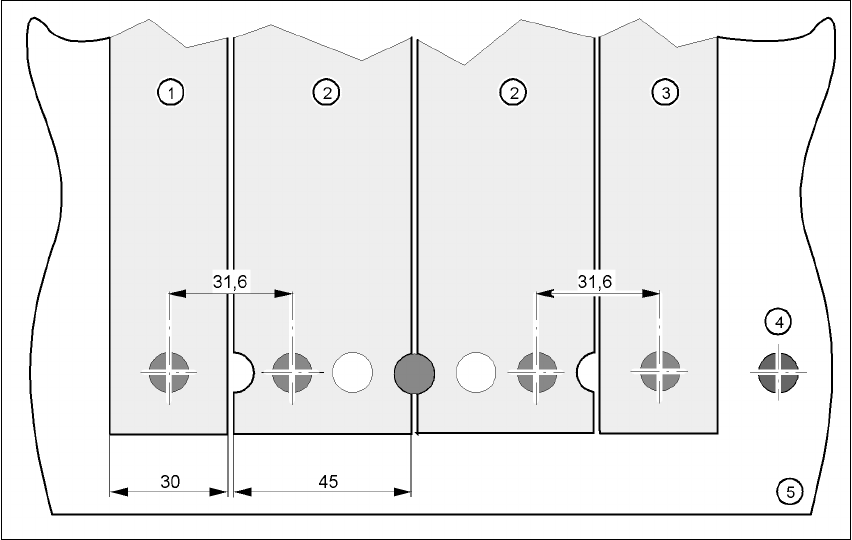

Fig. 5.4 - 2 Isætning af S-transportører med en bredde på 30 hhv. 45 mm på komponentbordet

(1) Transportør, 30 mm bredde

(2) Transportør, 45 mm bredde

(3) Transportør, 30 mm bredde
