5 Opgaver på maskinen Driftsvejledning SIPLACE HF-serie 5.9 Læg m ærke til kontrollampe til driftst ilstande Softwareversion SR .50x.xx Udgave 01/2006 D K 244 5.9 Læg mærke til kont rollampe til drif t stilst ande Kontro…

Driftsvejledning SIPLACE HF-serie 5 Opgaver på maskinen

Softwareversion SR.50x.xx Udgave 01/2006 DK 5.8 Komponentvogn køres hen til eller væk fra automat

243

Æ Skub kappen (Pos. 1 i Fig. 5.8 - 2) opad med de to greb og sving grebet nedad (Pos. 2 i Fig.

5.8 - 2

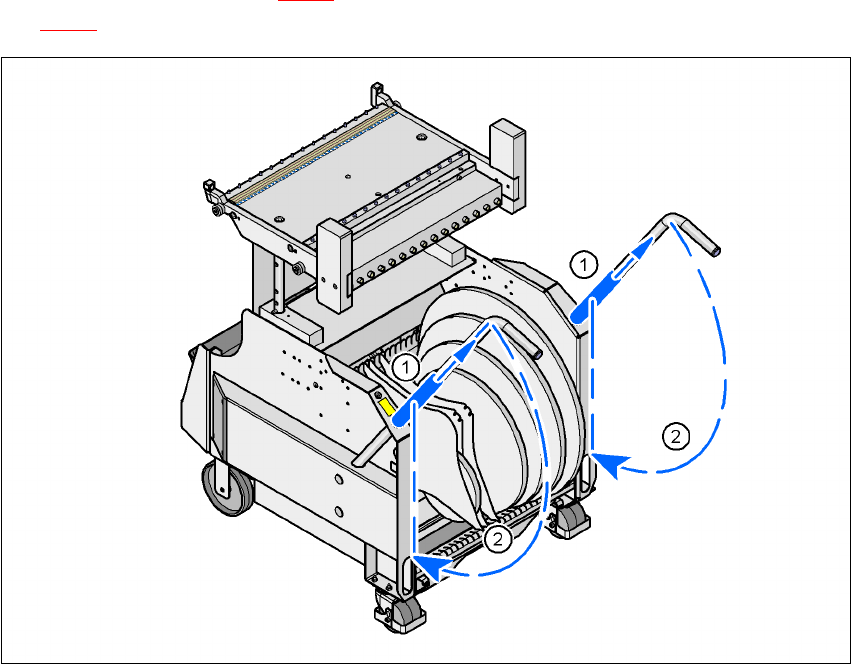

Fig. 5.8 - 3 Komponentvogn - greb svinges nedad

(1) Kappe skubbes opad

(2) Greb klappes nedad

5 Opgaver på maskinen Driftsvejledning SIPLACE HF-serie

5.9 Læg mærke til kontrollampe til driftstilstande Softwareversion SR.50x.xx Udgave 01/2006 DK

244

5.9 Læg mærke til kontrollampe til driftstilstande

Kontrollampen signaliserer automatens driftstilstande og fejlfunktioner.

5.9.1 Funktionsbeskrivelse

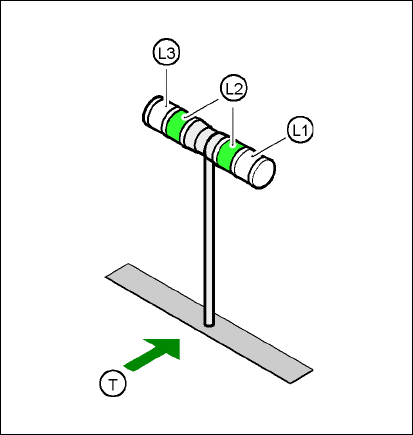

Fig. 5.9 - 1 Kontrollampe til driftstilstande

L1 Fejllampe (hvid, højre)

L2 Driftslampe (grøn, de to lamper er parallelkoblet)

L3 Fejllampe (hvid, venstre)

T PCB-transportretning

5.9.2 Generelle driftstilstande

–

Driftslampe (grøn) lyser hele tiden

Automaten er i drift

–

Driftslampe blinker (grøn)

Automaten venter på en printplade i indgangsbåndet eller automaten venter på, at udgangs-

båndet bliver frit.

–

Hvid fejllampe L1 til højre blinker

På den højre side af automaten er en eller flere spor tomme. Automaten bestykker endnu til-

stedeværende komponenter.

Driftsvejledning SIPLACE HF-serie 5 Opgaver på maskinen

Softwareversion SR.50x.xx Udgave 01/2006 DK 5.9 Læg mærke til kontrollampe til driftstilstande

245

–

Hvid fejllampe L3 til venstre blinker

På den venstre side af automaten er en eller flere spor tomme. Automaten bestykker endnu

tilstedeværende komponenter.

–

Hvid fejllampe (L1) til højre er tændt hele tiden - grøn driftslampe (L2) er slukket

På den højre side af automaten er der optrådt en fejl -> automaten står stille.

–

Hvid fejllampe (L3) til venstre er tændt hele tiden - grøn driftslampe (L2) er slukket

På den venstre side af automaten er der optrådt en fejl -> automaten står stille.

–

De to hvide fejllamper (L1 og L3) er tændt hele tiden - grøn driftslampe er slukket

På hele automaten er der optrådt en fejl -> automaten står stille.

5.9.3 Programmerede driftstilstandsvisninger

I den efterfølgende tabel ses de driftstilstandsvisninger, der er programmeret i standardkonfigura-

tionen (udleveringsversion) og deres betydning for de enkelte lamper i kontrollampen.

Dataene i tabellen ved siden af ’blinker’ står for den frekvens, i hvilken lampen blinker, når der sker

noget. I denne forbindelse betyder f.eks. 1, 5 følgende:

– det første tal (1) angiver tidsrummet i 100 msec-skridt, i hvilket fejllampen er tændt - i oven-

nævnte eksempel altså 1 x 100 msec.

– det andet tal (5) angiver tidsrummet i 100 msec-skridt, i hvilket fejllampen er slukket - i oven-

nævnte eksempel altså 5 x 100 msec.

L1 (hvid)

(højre lampe)

L2 (grøn) L3 (hvid)

(venstre lampe)

Betydning

Tilstandsvisning

blinker (1,10) blinker (7,7) blinker (1,10) Referenceløb

uforandret blinker (1,5) uforandret Vent til aksler er i position

uforandret blinker (7,7) uforandret Vent på klargøringsdata

uforandret blinker (7,7) uforandret Vent på nyttedata

uforandret blinker (7,7) uforandret Indlæs bordsoftware

uforandret blinker (7,7) uforandret Registrering af position

uforandret blinker (1,10) uforandret Inkpunkterkendelse

uforandret blinker (7,7) uforandret Pipettekonfigurationstest

uforandret blinker (7,7) uforandret Transportørpositionserkendelse

uforandret blinker (7,7) uforandret Et spor er tomt

uforandret blinker (7,7) uforandret Intet yderligere spor er til stede

uforandret blinker (7,7) uforandret Kør til påfyldningsposition

uforandret blinker (7,7) uforandret Initialiser transport
