6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie 6.2 Tekniske dat a - S-transportører Softwareversion S R.50x.xx Udgave 01/2006 D K 250 6.2.2 T ape-transportør 3 x 8 mm S Fig. 6.2 - 2 T ape-transportør 3 x 8 mm S…
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.2 Tekniske data - S-transportører
249
6.2 Tekniske data - S-transportører
Efterfølgende sider indeholder illustrationer af samtlige S-transportører, tekniske data og trans-
portørernes indstillingsmuligheder på automaten.
6.2.1 Tape-transportør 8 mm S II
6

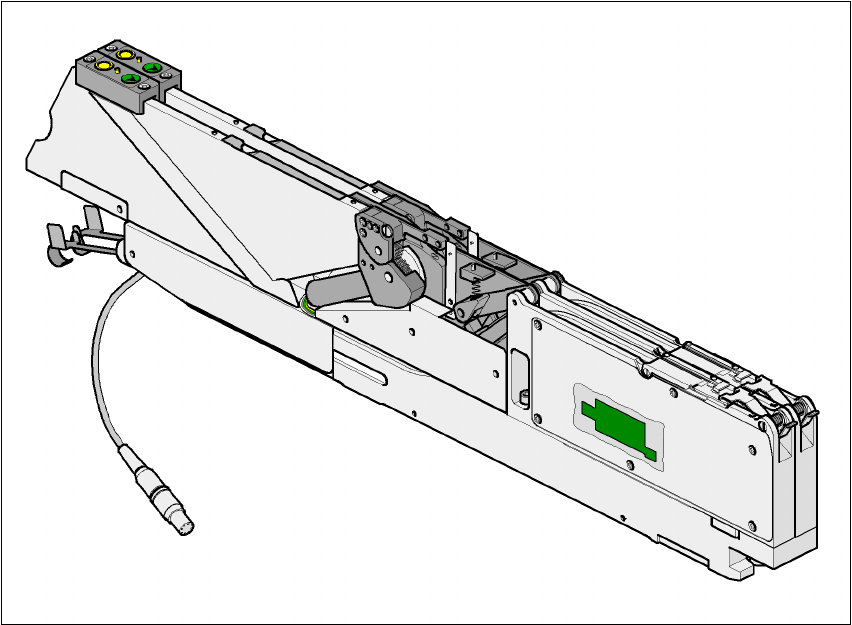

Fig. 6.2 - 1 Tape-transportør 8 mm S II
Artikelnummer 00141096-xx 6
Bredde 30,6 mm 6
Spor/transportør 2 6
Belægning af transportør-placeringssted 1 6
Max. antal transportører 4 x 15 6
Komponentforråd ved 7"-spoler Ca. 4.000 stk. 6
Transportskridtvidde 2mm / 4mm 6
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.2 Tekniske data - S-transportører Softwareversion SR.50x.xx Udgave 01/2006 DK
250
6.2.2 Tape-transportør 3 x 8 mm S

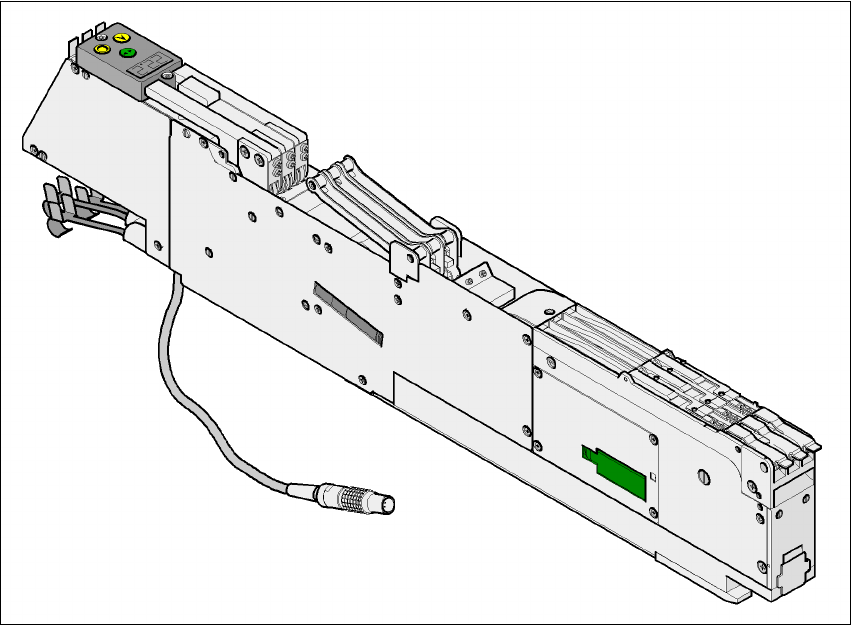

Fig. 6.2 - 2 Tape-transportør 3 x 8 mm S
Artikelnummer 00141098-xx 6
Bredde 30,6 mm 6
Spor/transportør 3 6
Belægning af transportør-placeringssted 1 6
Max. antal transportører 4 x 15 6
Komponentforråd ved 7"-spoler Ca. 4.000 - 10.000 stk. 6
Transportskridtvidde 2mm / 4mm 6
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.2 Tekniske data - S-transportører
251
6.2.3 Tape-transportør 3 x 8 mm S for 0201/0402-komponenter
6
Fig. 6.2 - 3 Tape-transportør 3 x 8 mm S for 0201/0402-komponenter
6
Artikelnummer 00141099-xx 6
Bredde 30,6 mm 6
Komponentspektrum 0201, 0402 6
Spor/transportør 3 6
Belægning af transportør-placeringssted 1 6
Max. antal transportører 4 x 15 6
Komponentforråd ved 7"-spoler Ca. 10.000 stk. 6
Transportskridtvidde 2mm / 4mm 6
