6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie 6.2 Tekniske dat a - S-transportører Softwareversion S R.50x.xx Udgave 01/2006 D K 258 6.2.10 T ape-transportør 44 mm S D P til dybe lomme r Fig. 6.2 - 10 T ape-tr…
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.2 Tekniske data - S-transportører
257
6.2.9 Tape-transportør 44 mm S

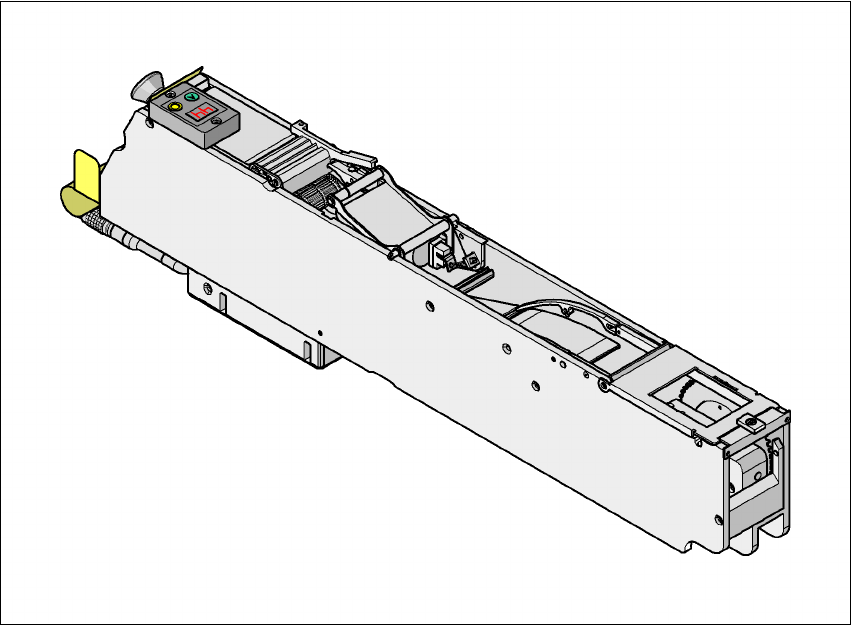

Fig. 6.2 - 9 Tape-transportør 44 mm S
Artikelnummer 00141094-xx 6
Bredde 54,6 mm 6
Spor/transportør 1 6
Belægning af transportør-placeringssted 2 6
Max. antal transportører 4 x 7 6
Komponentforråd ved 7"-spoler Ca. 2.000 stk. 6
Transportskridtvidde Fra 4mm til 52 mm i skridt på 4 mm 6
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.2 Tekniske data - S-transportører Softwareversion SR.50x.xx Udgave 01/2006 DK
258
6.2.10 Tape-transportør 44 mm S DP til dybe lommer

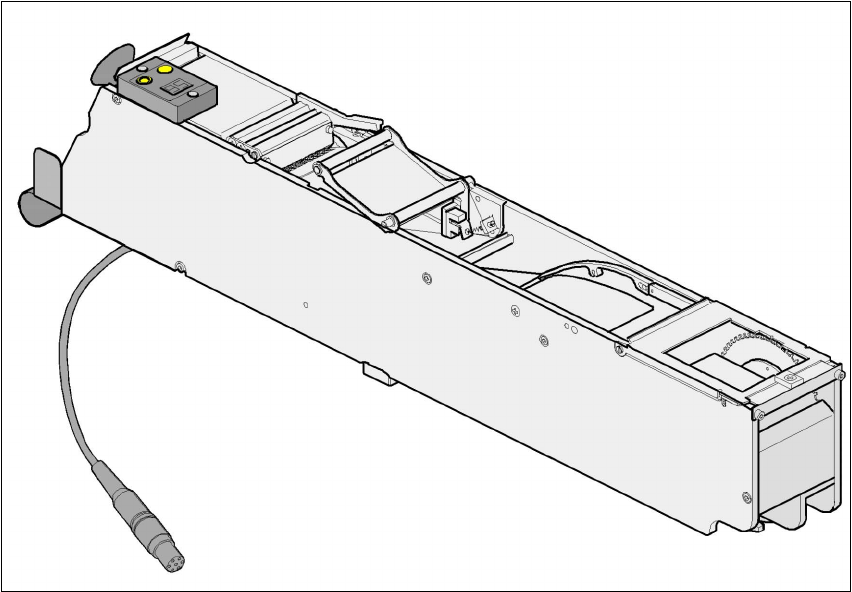

Fig. 6.2 - 10 Tape-transportør 44 mm S DP til dybe lommer
Artikelnummer 00141194-xx 6
Bredde 54,6 mm 6
Spor/transportør 1 6
Belægning af transportør-placeringssted 2 6
Max. antal transportører 4 x 7 6
Tapehøjde Op til 25 mm 6
Transportskridtvidde Fra 4mm til 52 mm i skridt på 4 mm 6
6
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.2 Tekniske data - S-transportører
259
6.2.11 Tape-transportør 56 mm S
Fig. 6.2 - 11 Tape-transportør 56 mm S
Artikelnummer 00141095-xx 6
Bredde 66,6 mm 6
Spor/transportør 1 6
Belægning af transportør-placeringssted 2,5 6
Max. antal transportører 4 x 6 6
Komponentforråd ved 7"-spoler Ca. 2.000 stk. 6
Transportskridtvidde Fra 4mm til 68 mm i skridt på 4 mm 6
