6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.2 Tekniske data - S-transportører Softwareversion SR.50x.xx Udgave 01/2006 DK
268
HENVISNING
– Holderen til flademagasiner kan klargøres i følgende placeringssteder:
HF-automat: Placeringssteder 2 og 4
HF/3-automat: Placeringssted 2
Transportør-positionerne 14 og 15 på komponentbordet må
ikke
optages.
– På placeringssted 4 kan holderen og pipetteveksleren ikke anvendes på samme tid.
– Komponentvognen kan ikke køres hen til eller væk fra automaten, når holderen er klargjort.
6.2.18.1 Montering
Æ Sæt forsiden på "flademagasinholder" ind i den tilhørende centreringsstift (A i Fig. 6.2 - 18).
Æ Sæt herefter boringen bag på "flademagasinholder" oven på kalotten på komponentbordet
(B i Fig. 6.2 - 18
).
Æ Kontrollér om "flademagasinholder" ligger plan på komponentbordet.
Æ Sæt den ene side på flademagasinholderen ind i holderen (C i Fig. 6.2 - 18). Tryk nu den an-
den side ind i holderen (D i Fig. 6.2 - 18
).
Æ Skub flademagasinet mod anslaget (E i Fig. 6.2 - 18).
Æ Fastgør flademagasinholderen ved at trykke trykstykket (F i Fig. 6.2 - 18) nedad.
Æ Flademagasinholderen fjernes ved at trykke på trykstykket en gang til.
HENVISNING
Ved "holderen til lille flademagasin" (136 mm) kan et flademagasin (JEDEC-/ CENELEC-flade-
magasin) monteres direkte på holderen, altså uden flademagasinholder. Til dette formål skiftes
trykkeren.
ADVARSEL
En god driftssikkerhed forudsætter, at alle placeringssteder er udstyret med transportører.
Står der ikke nok transportører til rådighed, skal ikke optagede placeringssteder forsynes med en
sikkerhedsafdækning (dummy-feeder). De fritblivende placeringssteder skal også sikres med en
sikkerhedsafdækning, når en flademagasinholder klargøres.
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.2 Tekniske data - S-transportører
269
6.2.18.2 Udskiftning af trykkeren
Æ Hold fast i trykkeren (G i Fig. 6.2 - 18). Tryk trykstykket (F i Fig. 6.2 - 18) nedad og fjern tryk-
keren ved at trykke den ud i siden.
6.2.18.3 Dataindtastning
Definér flademagasinerne iht. beskrivelsen i driftsvejledningen SIPLACE Pro.
6.2.19 Dip-modul
6

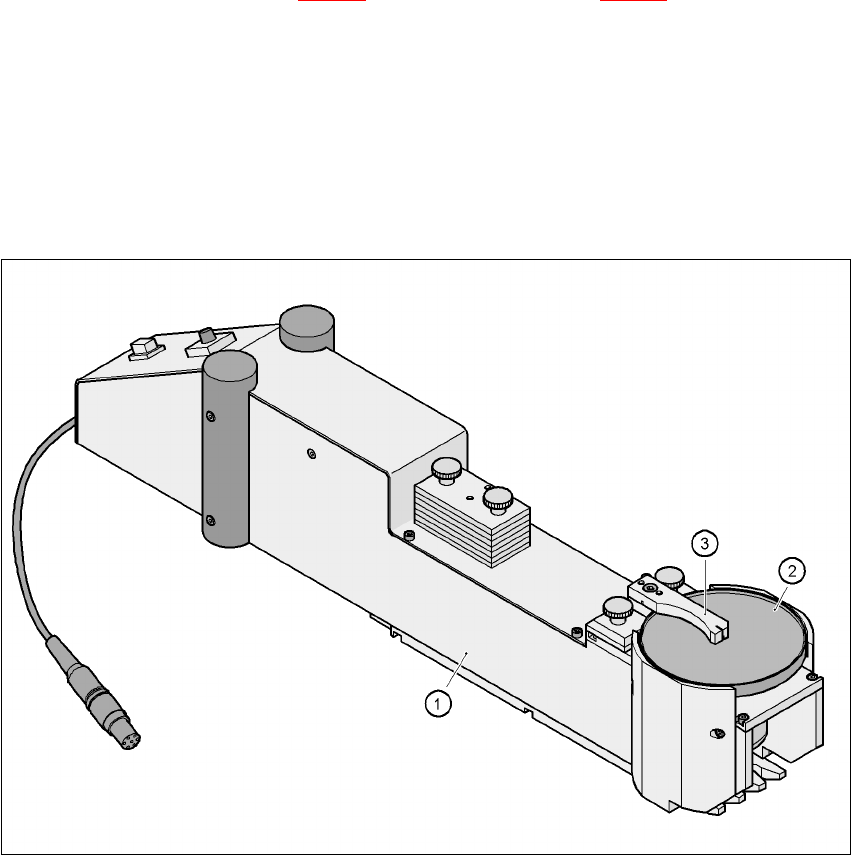

Fig. 6.2 - 19 Dip-modul
(1) Dip-modul
(2) Roterende tallerken
(3) Rakel
6.2.19.1 Princip ved Dip-Fluxen
Dip-modulet (pos. 1) benyttes til at fugte Flip-Chips og CSP-komponenter med flusmiddel eller
ledeklæber Flusmiddelbæreren er en roterende tallerken (pos. 2), hvorpå et tyndt lag flusmiddel
(f.eks. 40 µm) fremstilles med en rakel (pos. 3). Denne proces er især velegnet til højviskose
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.2 Tekniske data - S-transportører Softwareversion SR.50x.xx Udgave 01/2006 DK
270
(honninglignende) flusmidler. Den til processen nødvendige flusmiddelmængde påføres i et me-
get tyndt lag, da kun Bump-undersiderne skal påføres flusmiddel.
Dip-modulet egner sig til alle bestykningshoveder. Det fungerer som egenstændig transportørtype
af klargøringsoptimeringen. Antallet af anvendte Dip-moduler på de enkelte placeringssteder er
ikke underkastet nogen form for indskrænkning.
6.2.19.2 Tekniske data
Artikelnummer 00117010-xx 6
Optagede placeringssteder 3 6
Komponentstørrelse Max. 36 x 36 mm²
afhængig af bestykningshovedtype 6
Indstillelige lagtykkelser 25, 35, 45, 55, 65, 75 µm 6
Krævet tid til ændring af lagtykkelsen Under 1 min. 6
Tolerance for spaltehøjden ± 5 mm 6
Tallerkenens omdrejningshastighed Kan programmeres fra 0 - 10 sec.
i skridt på 0,1 sec. 6
Komponent-Dip-tid Kan programmeres fra 0 - 2 sec.
i skridt på 0,1 sec. 6
Flusmiddel Højviskose flusmiddel, ledeklæber 6
