Driftsvejledning SIPLACE HF -serie 6 Komponent-hån dtering Softwareversion SR.50x. xx Udgave 01/2006 DK 6.3 Komponentvogn 271 6.3 Komponentvog n Der kan køres op til fire kompo nentvogne hen til a utomatern e i SIPLACE H…
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.2 Tekniske data - S-transportører Softwareversion SR.50x.xx Udgave 01/2006 DK
270
(honninglignende) flusmidler. Den til processen nødvendige flusmiddelmængde påføres i et me-
get tyndt lag, da kun Bump-undersiderne skal påføres flusmiddel.
Dip-modulet egner sig til alle bestykningshoveder. Det fungerer som egenstændig transportørtype
af klargøringsoptimeringen. Antallet af anvendte Dip-moduler på de enkelte placeringssteder er
ikke underkastet nogen form for indskrænkning.
6.2.19.2 Tekniske data
Artikelnummer 00117010-xx 6
Optagede placeringssteder 3 6
Komponentstørrelse Max. 36 x 36 mm²
afhængig af bestykningshovedtype 6
Indstillelige lagtykkelser 25, 35, 45, 55, 65, 75 µm 6
Krævet tid til ændring af lagtykkelsen Under 1 min. 6
Tolerance for spaltehøjden ± 5 mm 6
Tallerkenens omdrejningshastighed Kan programmeres fra 0 - 10 sec.
i skridt på 0,1 sec. 6
Komponent-Dip-tid Kan programmeres fra 0 - 2 sec.
i skridt på 0,1 sec. 6
Flusmiddel Højviskose flusmiddel, ledeklæber 6
6
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.3 Komponentvogn
271
6.3 Komponentvogn
Der kan køres op til fire komponentvogne hen til automaterne i SIPLACE HF-serien. Placerings-
stednummereringen findes på den efterfølgende billede.
6

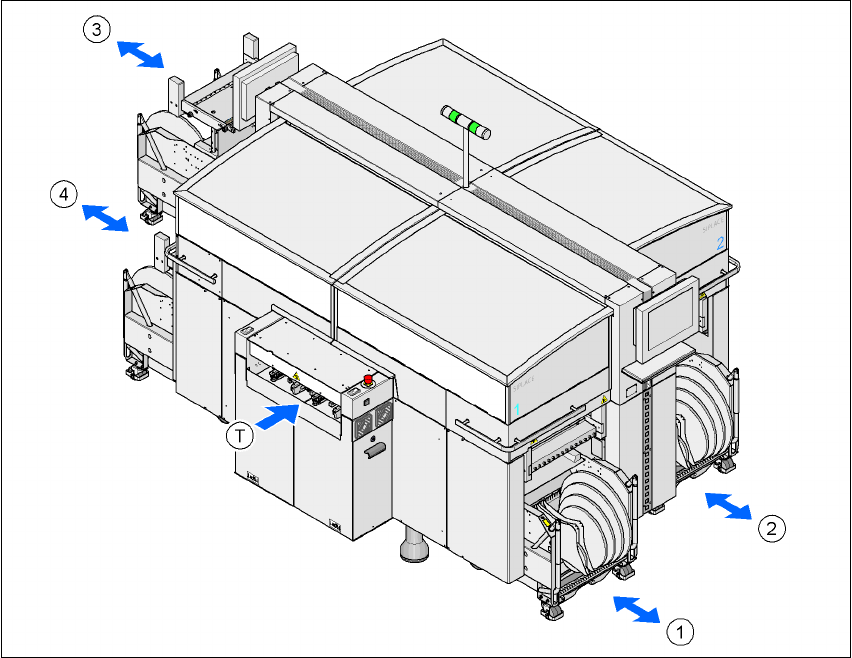

Fig. 6.3 - 1 Placeringssteder
(1) Placeringssted 1
(2) Placeringssted 2
(3) Placeringssted 3
(4) Placeringssted 4
(T) PCB-transportretning
Komponentvognene er selvstændige moduler, der kan klargøres med transportører på en ekstern
klargøringsplads. Skift af komponentvogn kræver derfor kun en kort afbrydelse af produktionspro-
cessen.
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.3 Komponentvogn Softwareversion SR.50x.xx Udgave 01/2006 DK
272
HENVISNING:
På eksterne klargøringspladser har De brug for en ekstern spændingsforsyning til komponent-
vognen (se afsnit 6.3.5 på side 278).
Fig. 6.3 - 2 Komponentvogn med en PCB-transporthøjde på 950 mm
(1) Boringer for PCB-transporthøjderne 830 - 950 mm i føringssøjlerne
(2) Komponentvogn-bord
6
Ved designet har man lagt stor vægt på god ergonomi og sikker betjening:
– Vognene går let.
– Der skal ikke mere sættes kabler i, der forsyner komponentvognen med elektrisk energi og
trykluft. Det gælder også for kommunikationsgrænsefladen.
– Komponentvognen køres hen til og væk fra automaten med en indtrækningsanordning. Dette
er beskrevet i kapitel 5
i afsnit 5.8 fra side 240. Den sløjfes ind i sikkerheds-, forsynings- og
kommunikationskredsen og afbrydes fra den igen. Elektroniske nærhedsafbrydere signalise-
rer, om komponentvognen er blevet kørt korrekt hen til automaten.
