6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.3 Komponentvogn Softwareversion SR.50x.xx Udgave 01/2006 DK
274
6.3.1 Opbygning af komponentvognen
Komponentvognen består hovedsageligt af kørestativet, komponentbordet til optagning af trans-
portørerne, kommunikationsenheden, taperullecontaineren og affaldsbeholderen.

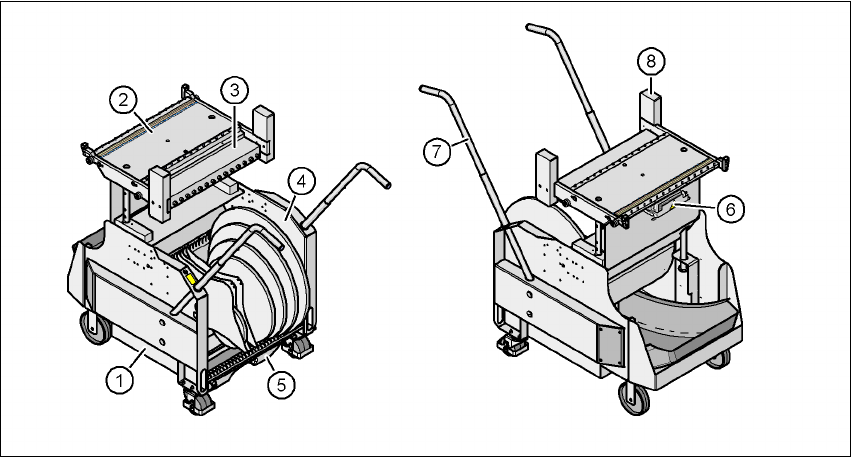

Fig. 6.3 - 3 Komponentvogn: set forfra og bagfra
(1) Stativ
(2) Komponentbord
(3) Kommunikationsenhed
(4) Taperullecontainer
(5) Affaldsbeholder
(6) Grænseflade til strømforsyning, kommunikation, sikkerhedssløjfe og trykluftforsyning for
bulkcase-transportørerne
(7) Greb
(8) Sikkerhedsafdækning
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.3 Komponentvogn
275
Beskrivelse af konstruktionsgrupper 6
Understellet (pos. 1) går let og er nemt at manøvrere.
Grebene (Pos. 7) kan klappes op eller ned.
Komponentbordet (pos. 2) har en kapacitet på maks. 15 placeringssteder transportører med en
bredde på 30 mm. Transportørerne centreres mekanisk på bordet med centreringsstifter og kug-
lekalotter. Via en separat trykluftliste forsynes transportørerne med trykluft.
Under komponent-bordpladen findes grænsefladen for strømforsyningen, kommunikationen og
sikkerhedssløjferne (pos. 6). Trykluftforsyningen for bulkcase-transportørerne føres ligeledes via
denne grænseflade.
HENVISNING VEDR. DRIFTSSIKKERHEDEN
Automaten kan kun arbejde, hvis alle komponentvogne eller Matrix-Tray-Changer er kørt hen til
automaten. Ellers står automaten i NØD-STOP-tilstand. Bestykningsprocessen er afbrudt.
Kommunikationsenheden (pos. 3) forsyner transportørerne med de nødvendige spændinger og
styresignaler.
Taperullecontaineren (pos. 4) rummer i standardudførelsen taperuller med en størrelse på 17"
(432 mm). På undersiden af understellet findes den udtrækbare tapeaffaldsbeholder (pos. 5). Det
skårede tapeaffald ledes via en slisk ned i affaldsbeholderen, der skal tømmes regelmæssigt.
6.3.2 Tekniske data
6
Længde x bredde
727,5 x 592 mm²
751,5 x 592 mm² med affaldsbeholder
Højde
829,5 mm ved 830 mm PCB-transporthøjde
899,5 mm ved 900 mm PCB-transporthøjde
929,5 mm ved 930 mm PCB-transporthøjde
949,5 mm ved 950 mm PCB-transporthøjde
PCB-transporthøjde
830 mm ± 15 mm (standard)
900 mm ± 15 mm (SMEMA)
930 mm ± 15 mm (SMEMA)
950 mm ± 15 mm (SMEMA)
Vægt
Uden transportører
Med transportører på alle placeringssteder
Med trykluftforsyning for bulkcase-transportør
og adapter for 3. taperulle
Ca. 85 kg
Ca. 125 kg
Ca. 150 kg
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.3 Komponentvogn Softwareversion SR.50x.xx Udgave 01/2006 DK
276
6
6.3.3 Mål og tyngdepunkt
6

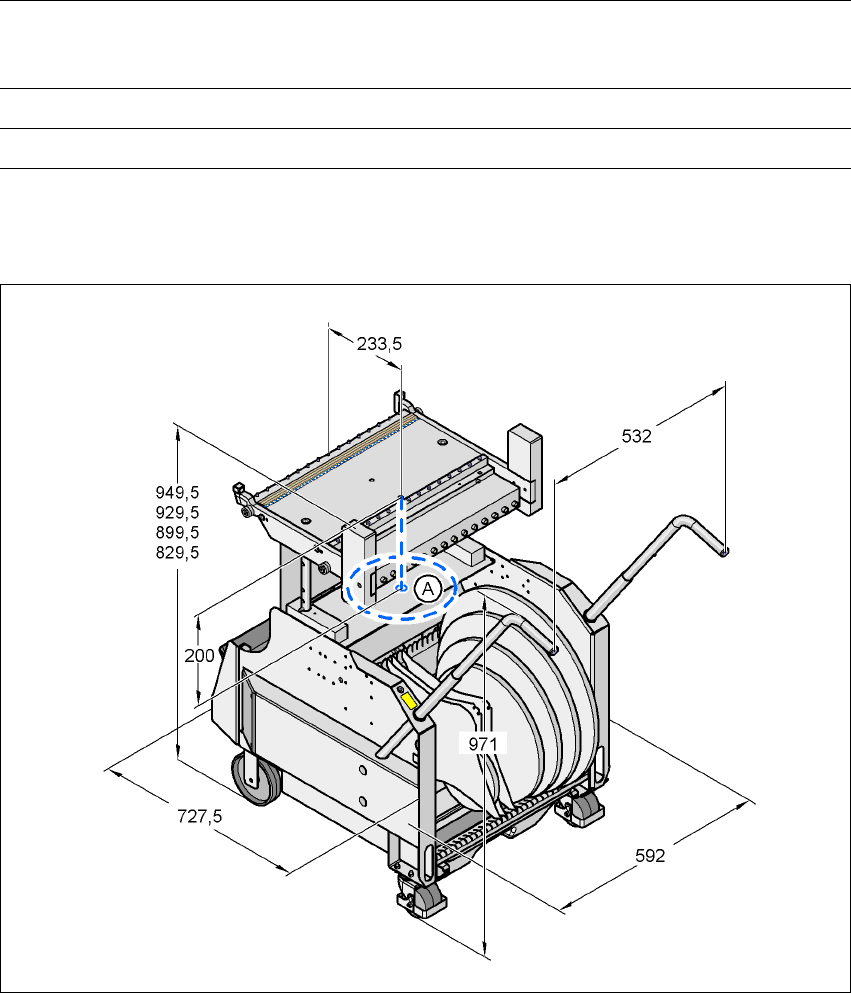

Fig. 6.3 - 4 Mål, alle mål i millimeter
Komponentvognens tyngdepunkt (A) er blevet beregnet på følgende betingelser:
Komponentvognen er indstillet på 830 mm PCB-transporthøjde.
Spolediameter
Standard
Maksimal
Til 432 mm (17")
483 mm (19")
Placeringssteder til transportører Max. 15
Vekseltid for komponentvognen Mindre end 1 min.
