Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.3 Komponentvogn
277
6.3.4 Tapecontainer
Tapecontaineren kan rumme spoler med en diameter på op til 19". Til spoler fra 15" skal der an-
vendes stikakser. Isætning af skilleplader er beskrevet i afsnit 5.3
på side 229.
HENVISNING
Til optimal drift anbefales det at anvende stikakser fra en diameter på 15".
6

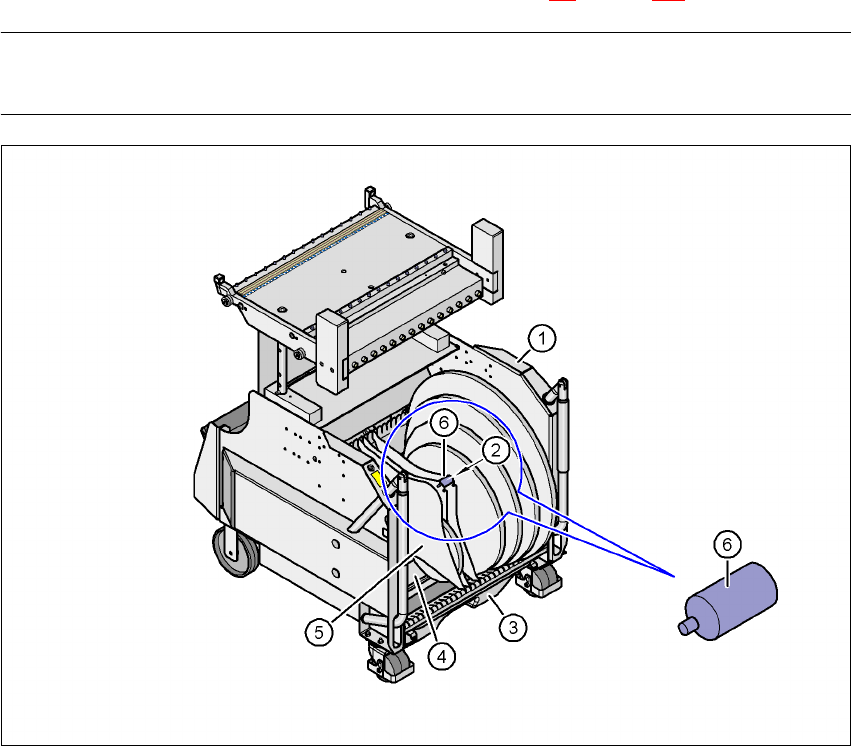

Fig. 6.3 - 5 Komponentvogn med tapecontainer
(1) Komponentvogn
(2) Stikaksernes position
(3) Tapeaffaldsbeholder
(4) Tapecontainer
(5) Skilleplade
(6) Stikakse (forstørret)
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.3 Komponentvogn Softwareversion SR.50x.xx Udgave 01/2006 DK
278
6.3.4.1 Taperullediameter afhængigt af PCB-transporthøjden
6
6.3.5 Eksterne spændingsforsyning for komponentvognen
For at reducere tiden til en klargøringsveksel til et absolut minimum kan komponentvognene klar-
gøres på en ekstern klargøringsplads. Der kan transportørfunktionerne og -transportørindstillin-
gerne kontrolleres, så de er rigtigt forberedt til driften. Hertil tilbyder vi en ekstern strømforsyning.
via et forsyningskabel forsynes komponentvognen med den nødvendige driftsspænding og tryk-
luft.
Tekniske data
Leveringen omfatter et netkabel efter europæisk standard, netkabel efter US-standard og et for-
bindelseskabel mellem spændingsforsyning og komponentvogn.
6.3.6 Trykluftforsyning for bulkcase-transportører
Bulkcase-transportører drives med trykluft. Som option tilbydes derfor en trykluftforsyning til bulk-
case-transportører.
Monteringen er nem. Først fjernes proppen (pos. 1) på tryklufttilslutningen på komponentbordet
(pos. 2). Herefter fastgøres trykluftforsyningen (pos. 3) til komponentbordet (pos. 2) med to skruer
DIN 912, M8x20 (pos. 4). På bagsiden af trykluftforsyningen er der anbragt holdeklemmer
(pos. 5). En fejlfri trykluftforsyning sikres ved at fastgøre bulkcase-transportørerne på komponent-
bordet.
Option – Med holder til 3. taperulle
PCB-transporthøjde for
komponentvogn
Taperullediameter Taperullediameter
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Netspænding 230 V~ ± 5 %
120 V~ ± 5 %
Tryklufttilslutning Max. 1,0 MPa (10 bar)
Udgangstryk Kan reguleres med ventil
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.3 Komponentvogn
279
6
Fig. 6.3 - 6 Trykluftforsyning for bulkcase-transportører
(1) Prop på komponentbord
(2) Komponentbord
(3) Trykluftforsyning for bulkcase-transportører
(4) Skrue DIN 912, M8x20
(5) Holdeklemme
