6.3.7 Holder til taperullen i midten ved 3 x 8 mm - transportører
Transportører af typen 3 x 8 mm S transporterer komponenter i tre transportørspor hen til hente-
positionen. Taperullerne til de to udvendige spor befinder sig mellem skillepladerne i tapecontai-
neren. Taperullen i midten er placeret over de to taperuller for de udvendige spor.
Til taperullerne i midten har De desuden brug for følgende:
– 1 adapterplade til fastholdelse af taperulleholder (pos. 1),
– 1 taperulleholder for hver 2 transportører (pos. 2) og
– 1 afkortet styrevalse (pos. 3) for taperulleholderen i placeringssted 1 på komponentbordet.
Adapterpladen er fastgjort på komponentvognen med fire cylinderskruer, taperulleholderne an-
bringes i de kvadratiske åbninger på adapterpladen.
6
Fig. 6.3 - 7 Holder til taperullen i midten ved 3 x 8 mm - transportører
(1) Adapterplade
(2) Taperulleholder
(3) Styrevalse, afkortet
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.3 Komponentvogn
281
6.3.8 Transportør-fastgørelse
Transportør-fastgørelsen er en ekstra mekanisk sikring. Den forhindrer en tilfældig forskydning af
transportørerne på komponentbordet og udelukker faren for at kollidere med bestykningshovedet.
Transportør-fastgørelsen er fastgjort med skruer på forsiden af komponentbordet. Kløerne fastgør
transportørfødderne. Der er brug for en transportør-fastgørelse for hver komponentvogn.
6

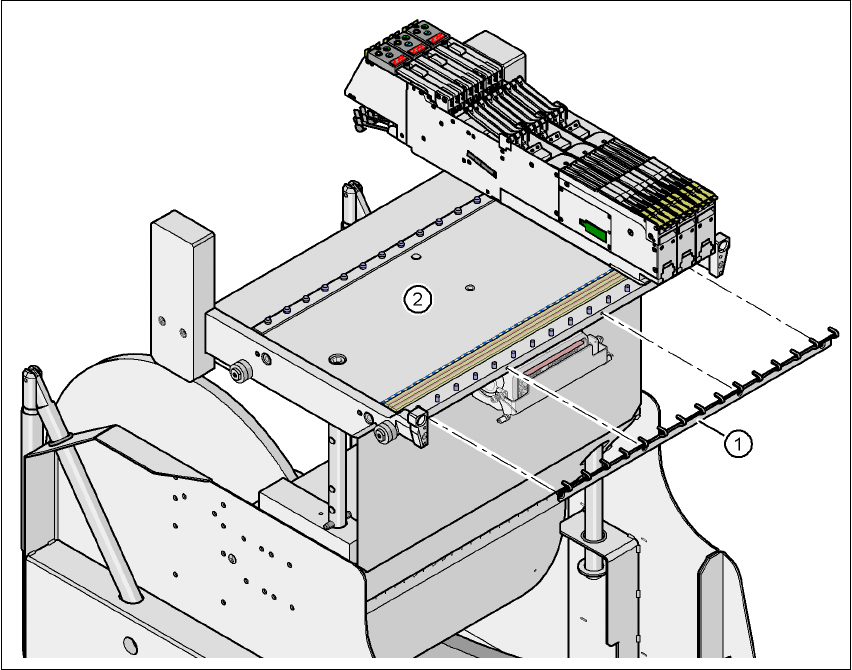

Fig. 6.3 - 8 Transportør-fastgørelse
6
(1) Transportør-fastgørelse
(2) Komponentbord
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.4 Tapeaffaldsslisk SIPLACE HF Softwareversion SR.50x.xx Udgave 01/2006 DK
282
6.4 Tapeaffaldsslisk SIPLACE HF
6

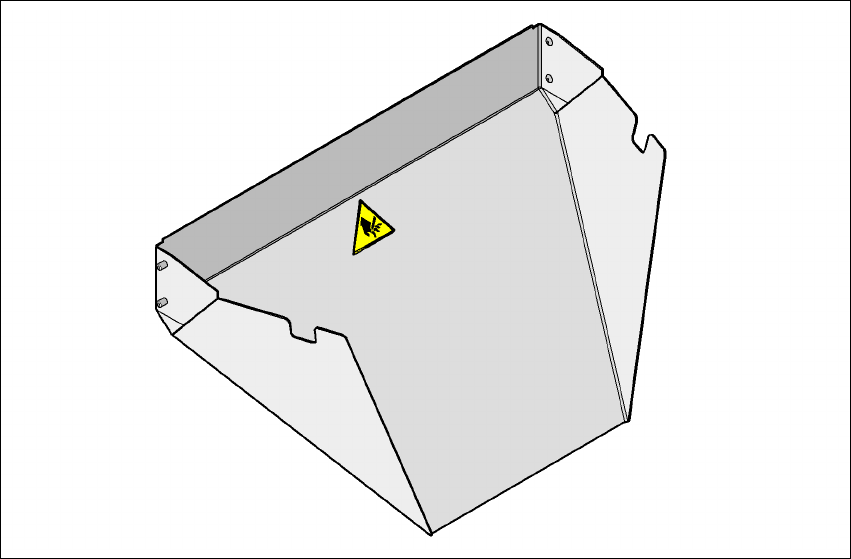

Fig. 6.4 - 1 Tapeaffaldsslisk SIPLACE HF
Tapeaffaldsslisken SIPLACE HF fastgøres i komponent-vognindtræksanordningen. Det tapeaf-
fald, der er blevet skåret i stykker af tapesaksen, glider på tapeaffaldsslisken ind i komponentvog-
nens affaldsbeholder.
