6.5 Tapeførekanal - skilleplade demonteres Softwareversion SR.50x.xx Udgave 01/2006 DK
284
ADVARSEL 6
Æ Sluk for automaten med hovedafbryderen, når skillepladen skal demonteres.
Æ Afbryd automaten fra net- og trykluftforsyningen.
Æ Sikre automaten mod genindkobling, hvillket er beskrevet i afsnit 2.10, side 85.
Æ Vent til saksens driftstryk er faldet til 0 MPa.
Æ Brug robuste beskyttelseshandsker.
Æ Stik ikke fingrene ind i antitapekanalen.
Æ Løsne de to slidsskruer (Pos. 4 i Fig. 6.5 - 1)
Æ Træk skillepladen ud.
HENVISNING
Positioner ikke transportører med lave lommer umiddelbart ved siden af transportører med høje
lommer. Antitapene kan overlappe hinanden og ophobe sig.
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.6 Matrix-Tray-Changer
285
6.6 Matrix-Tray-Changer
Brug af Flatpack-IC spiller en større og større rolle i fremstillingen af flade konstruktionsgrupper.
Disse komponenter stilles i mellemtiden næsten udelukkende klar i flademagasiner. Flademaga-
siner kræver relativ meget plads i sammenligning med komponenttætheden. Desuden skal flade-
magasinerne skiftes hyppigt på grund af den lille komponentkapacitet. Ved manuelt skift er det
nødvendigt at afbryde bestykningsprocessen.
Når der benyttes en Matrix-Tray-Changers, gennemføres lagring og automatisk skift af fladema-
gasinerne uden tab af kostbar tid. Desuden er udvalget af komponenter, der stilles til rådighed,
større, da man kan få tilgang til op til 100 flademagasiner (trays). Denne tilgang er valgfri og kan
programmeres.
6.6.1 Beskrivelse
Med en Matrix-Tray-Changer er det muligt at lagre op til 100 flademagasiner og skifte dem helt
automatisk. Niveauerne (lagerpladser i tårnene) til flademagasinerne er nummereret nedefra og
op i stigende orden.
Tårnene kører i vertikal retning, uafhængigt af hinanden, indtil det valgte magasin ligger i tilfør-
selsaksens adgangsområde. Den vandrette fødeakse transporterer flademagasinet fra tårnet ind
i bestykningshovedets adgangsområde.
Tårn 1 råder over 30 niveauer, på hvilke 2 JEDEC-trays eller en stor tray med en størrelse på 240
x 340 mm² kan gemmes i flademagasinholderne.
Tårn 2 har en kapacitet på 40 niveauer for JEDEC-trays.
I stedet for en komponentvogn kan en Matrix-Tray-Changer køres hen til HF-automaten ved pla-
ceringssted 2 og 4, på HF/3-automaten kun ved placeringssted 2. Indtrækningsanordningen, der
er installeret til komponentvognen, kan erstattes af tilkørselsanordningen for Matrix-Tray-Change-
ren. Det er også muligt at erstatte Matrix-Tray-Changeren med en komponentvogn.
Matrix-Tray-Changer er forsynet med et integreret understel og kan derfor køres hen til andre pla-
ceringssteder. Den udleveres med den printplade-transporthøjde, der er realiseret for HF-automa-
ten; den kan dog i en håndevending tilpasses til printplade-transporthøjderne 830, 900, 930 og
950 mm.
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.6 Matrix-Tray-Changer Softwareversion SR.50x.xx Udgave 01/2006 DK
286
6

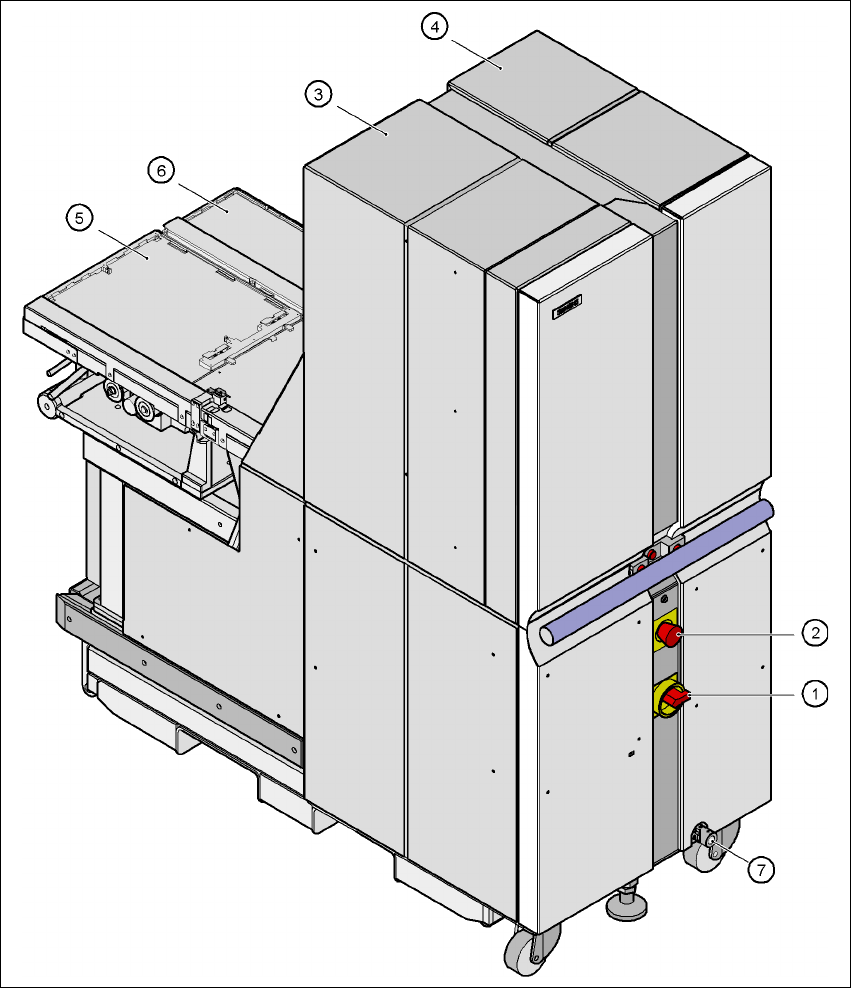

Fig. 6.6 - 1 Matrix-Tray-Changer 2, set bagfra
(1) Hovedafbryder
(2) NØD-STOP
(3) Tårn 1 til hentning af max. 30 flademagasinholdere (op til 60 JEDEC-trays)
(4) Tårn 2 til hentning af max. 40 flademagasinholdere (op til 40 JEDEC-trays)
(5) Tilførselsakse 1
(6) Tilførselsakse 2
(7) Anbringelsespunkt for håndsving til højdeindstilling af Matrix-Tray-Changer 2
