6.6 Matrix-Tray-Changer

Brug af Flatpack-IC spiller en større og større rolle i fremstillingen af flade konstruktionsgrupper.

Disse komponenter stilles i mellemtiden næsten udelukkende klar i flademagasiner. Flademaga-

siner kræver relativ meget plads i sammenligning med komponenttætheden. Desuden skal flade-

magasinerne skiftes hyppigt på grund af den lille komponentkapacitet. Ved manuelt skift er det

nødvendigt at afbryde bestykningsprocessen.

Når der benyttes en Matrix-Tray-Changers, gennemføres lagring og automatisk skift af fladema-

gasinerne uden tab af kostbar tid. Desuden er udvalget af komponenter, der stilles til rådighed,

større, da man kan få tilgang til op til 100 flademagasiner (trays). Denne tilgang er valgfri og kan

programmeres.

6.6.1 Beskrivelse

Med en Matrix-Tray-Changer er det muligt at lagre op til 100 flademagasiner og skifte dem helt

automatisk. Niveauerne (lagerpladser i tårnene) til flademagasinerne er nummereret nedefra og

op i stigende orden.

Tårnene kører i vertikal retning, uafhængigt af hinanden, indtil det valgte magasin ligger i tilfør-

selsaksens adgangsområde. Den vandrette fødeakse transporterer flademagasinet fra tårnet ind

i bestykningshovedets adgangsområde.

Tårn 1 råder over 30 niveauer, på hvilke 2 JEDEC-trays eller en stor tray med en størrelse på 240

x 340 mm² kan gemmes i flademagasinholderne.

Tårn 2 har en kapacitet på 40 niveauer for JEDEC-trays.

I stedet for en komponentvogn kan en Matrix-Tray-Changer køres hen til HF-automaten ved pla-

ceringssted 2 og 4, på HF/3-automaten kun ved placeringssted 2. Indtrækningsanordningen, der

er installeret til komponentvognen, kan erstattes af tilkørselsanordningen for Matrix-Tray-Change-

ren. Det er også muligt at erstatte Matrix-Tray-Changeren med en komponentvogn.

Matrix-Tray-Changer er forsynet med et integreret understel og kan derfor køres hen til andre pla-

ceringssteder. Den udleveres med den printplade-transporthøjde, der er realiseret for HF-automa-

ten; den kan dog i en håndevending tilpasses til printplade-transporthøjderne 830, 900, 930 og

950 mm.

6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie

6.6 Matrix-Tray-Changer Softwareversion SR.50x.xx Udgave 01/2006 DK

286

Fig. 6.6 - 1 Matrix-Tray-Changer 2, set bagfra

(1) Hovedafbryder

(2) NØD-STOP

(3) Tårn 1 til hentning af max. 30 flademagasinholdere (op til 60 JEDEC-trays)

(4) Tårn 2 til hentning af max. 40 flademagasinholdere (op til 40 JEDEC-trays)

(5) Tilførselsakse 1

(6) Tilførselsakse 2

(7) Anbringelsespunkt for håndsving til højdeindstilling af Matrix-Tray-Changer 2

Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering

Softwareversion SR.50x.xx Udgave 01/2006 DK 6.6 Matrix-Tray-Changer

287

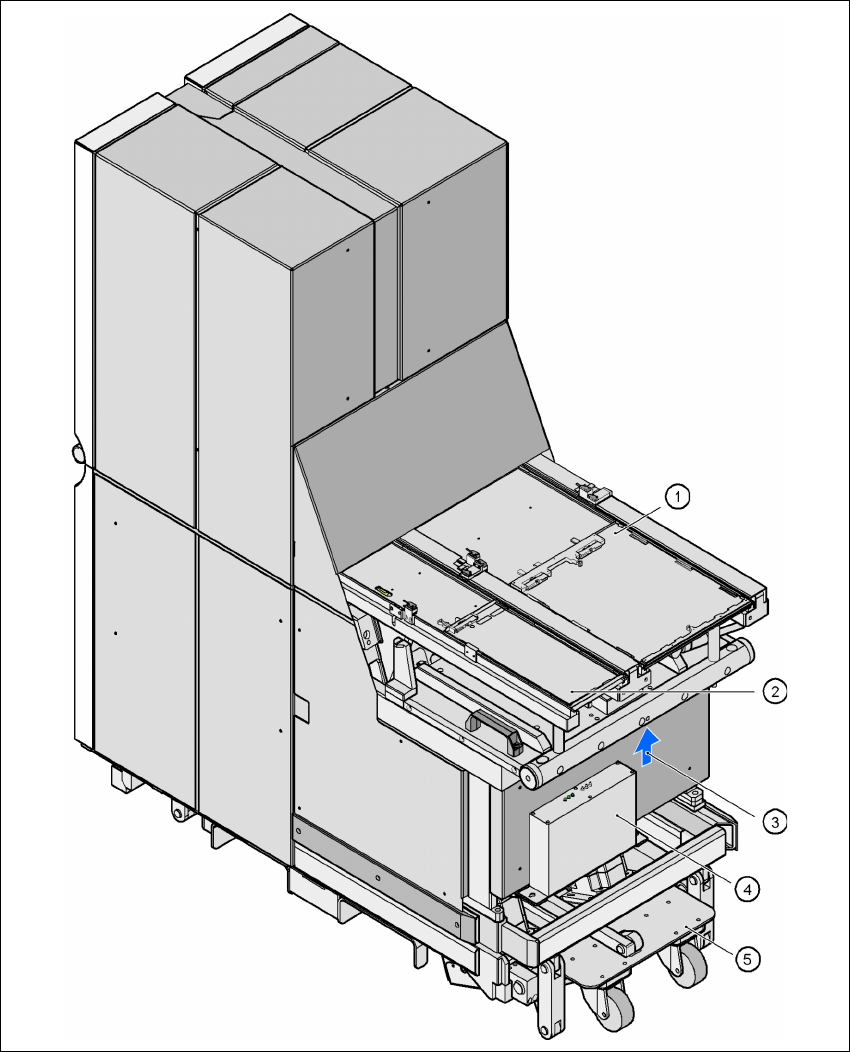

Fig. 6.6 - 2 Matrix-Tray-Changer 2, set forfra

(1) Tilførselsakse 1

(2) Tilførselsakse 2

(3) Grænsefladestik for tilkørsel til bestykningsautomaten

(4) Styreelektronik

(5) Integreret understel
