Driftsvejledning SIPLACE HF -serie 7 Stationsudvidelser Softwareversion SR.50x. xx Udgave 01/2006 DK 7.1 Pipetteveksler 295 7.1.1.5 Funktionsbeskrivel se Pipetter ne sidder i pipe ttegarager og fikser es med en bevæ geli…

100%1 / 374
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.1 Pipetteveksler Softwareversion SR.50x.xx Udgave 01/2006 DK
294
7.1.1.3 Tekniske data
7
7
7.1.1.4 Montering
Pipettevekslerne "Række 1" (se Fig. 7.1 - 2 og 7.1 - 3) er fastgjort på komponentvogn-indtræk-
ningsanordningen. Til pipetteveksleren "Række 2" findes et ekstra montagesæt. Det består af af-
trækningsanordningen og udsmidningsbeholderen til pipetter (se afsnit 7.1.1.9
).
7

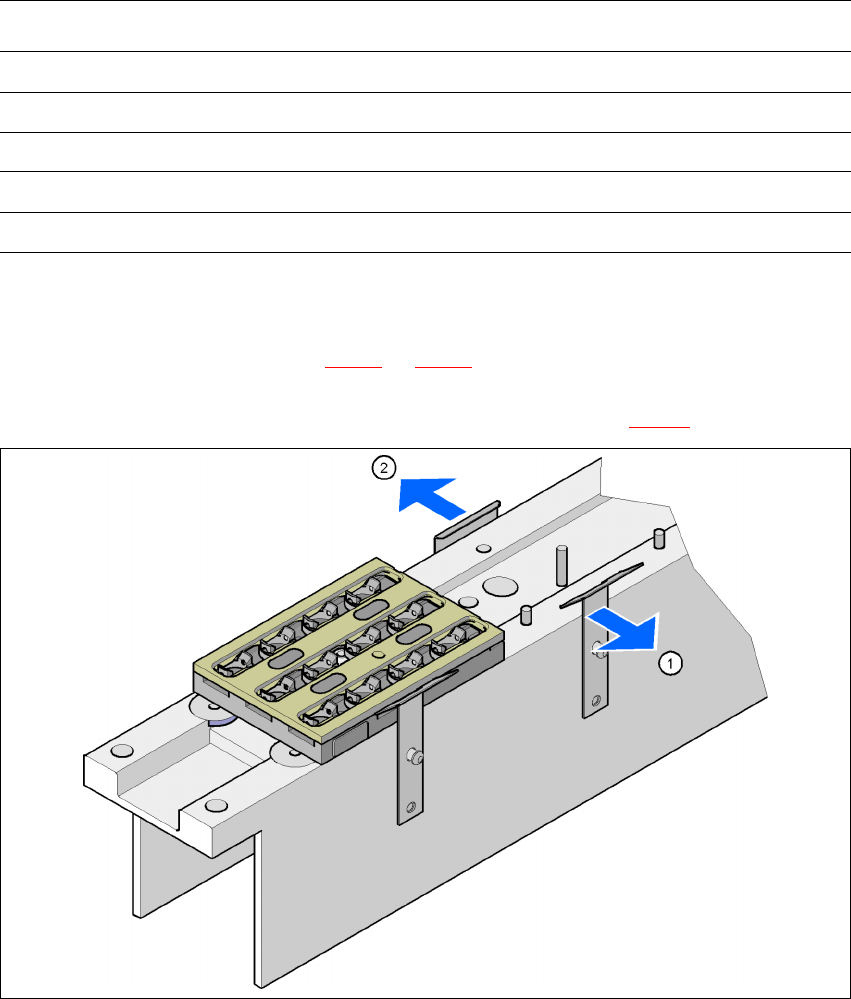

Fig. 7.1 - 4 Monteringsposition
(1) Fjederkrog peger hen imod operatør
(2) Holdeklemme peger hen imod PCB-transport
Æ Indstil pipetteveksleren på en sådan måde, at de bevægelige fjederkroge altid peger hen
imod operatøren, holdeklemmerne altid hen imod PCB-transporten.
Pipetteveksler til 12-segment-Collect&Place-hoved
Mål (længde x bredde x højde) 449 x 62,7 x 77,7 mm³
Antal pipettegarager 60
Pipettetyper 9xx
Tid til at åbne og lukke låsepladen < 200 ms
Tryklufttilslutning 0,48 MPa (4,8 bar)
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.1 Pipetteveksler
295
7.1.1.5 Funktionsbeskrivelse
Pipetterne sidder i pipettegarager og fikseres med en bevægelig låseplade. En pneumatikcylinder
bevæger låsepladen 6 mm. Afhængigt af låsepladens stilling er alle pipetter enten fastklemt eller
frigivet. Når der ikke gennemføres noget pipetteskift, befinder låsepladen sig i position "lukket".
Hvert magasin på pipetteveksleren har et positionsmærke for registrering af positionen. Magasi-
nernes placeringssteder er nummereret for pipettevekslerne "Række 1" fra 1 - 5 og for "Række 2"
fra 6 - 10 (se Fig. 7.1 - 2
og 7.1 - 3). Også de 12 pipettegarager i magasinerne er nummereret.
(se Fig. 7.1 - 5
).
HENVISNING 7
Specialmagasiner kan fremstilles efter samråd med SIEMENS A&D og kendetegnes på en sær-
lig måde.
Hentning af en pipette 7
– Z-aksen på revolverhovedet kører ned.
– Låsepladen (pos. 2 i Fig. 7.1 - 5
) åbner og frigiver pipetterne.
– Pipetten hentes af pinol på revolverhovedet.
– Z-aksen kører op.
Fralægning af en pipette 7
– Låsepladen (pos. 5 i Fig. 7.1 - 5) åbner og frigiver pipetterne.
– Z-aksen på Collect&Place-hovedet kører ned og lægger pipetten fra.
– Låsepladen lukker.
– Z-aksen på revolverhovedet kører op.
Frasortering af defekte pipetter 7
– På frasorteringsanordningen (pos. 4 i Fig. 7.1 - 2 og 7.1 - 3) kører Z-aksen på Collect&Place-
hovedet 14 mm ned, hvorved den defekte pipette transporteres ind i boringen på frasorte-
ringsanordningen.
– Z-aksen kører op igen, og pipetten fjernes fra pinol med fjedertrådene.
– Pipetten falder ned i udsmidningsbeholderen.
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.1 Pipetteveksler Softwareversion SR.50x.xx Udgave 01/2006 DK
296
7
Fig. 7.1 - 5 Magasin og pipettegarager
(1) Positionsmærke
(2) Låseplade
(3) Pipettegarage
(4) Boring til cylinderstift til centrering af magasiner
(5) Boring til cylinderstift til skubbemekanisme
(6) Aflangt hul til cylinderstift til centrering af magasiner
(7) Magasin
