7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie 7.1 Pipetteveksler S oftwareversion SR.50x.xx Udgav e 01/2006 DK 302 7.1.2.2 Position af pipetteveksl erne for C&P6-hoved på HF-automaten I placer ingsste d 1 og…
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.1 Pipetteveksler
301
7.1.2 Pipetteveksler til 6-segment-Collect&Place-hoved
Artikel-nr. 00119662-xx
Denne pipetteveksler kan hente op til 6 magasiner à 6 pipettegarager. Der kan vælges mellem to
magasintyper: Magasiner til pipetter af typen 8xx og magasiner til pipetter af typen 9xx. Magasi-
nerne sidder på en fælles holder. De er centreret med to cylinderstifter og fikseret med klemmer.
7
Fig. 7.1 - 9 Pipetteveksler til 6-segment-Collect&Place-hoved
ADVARSEL 7
Installér kun den tilhørende pipetteveksler til hvert bestykningshoved. Ved blandede konfiguratio-
ner er der fare for hovedcrash!
7.1.2.1 Tekniske data
7
Pipetteveksler til 6-segment-Collect&Place-hoved
Mål (længde x bredde x højde) 448 x 122,5 x 97,7 mm³
Antal pipettegarager 6
Pipettetyper 8xx, 9xx
Tid til at åbne og lukke låsepladen < 200 ms
Tryklufttilslutning 0,48 MPa (4,8 bar)
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.1 Pipetteveksler Softwareversion SR.50x.xx Udgave 01/2006 DK
302
7.1.2.2 Position af pipettevekslerne for C&P6-hoved på HF-automaten
I placeringssted 1 og 3 kan der installeres op til 2 pipettevekslere til 6-segment-Collect&Place-ho-
vedet (pos. 1 og 2 i Fig. 7.1 - 10
). Ved både placeringssted 2 og 4 kan der installeres en pipette-
veksler. Dette giver en samlet kapacitet på 6 pipettevekslere med 36 magasiner og i alt 216
pipettegarager.
7

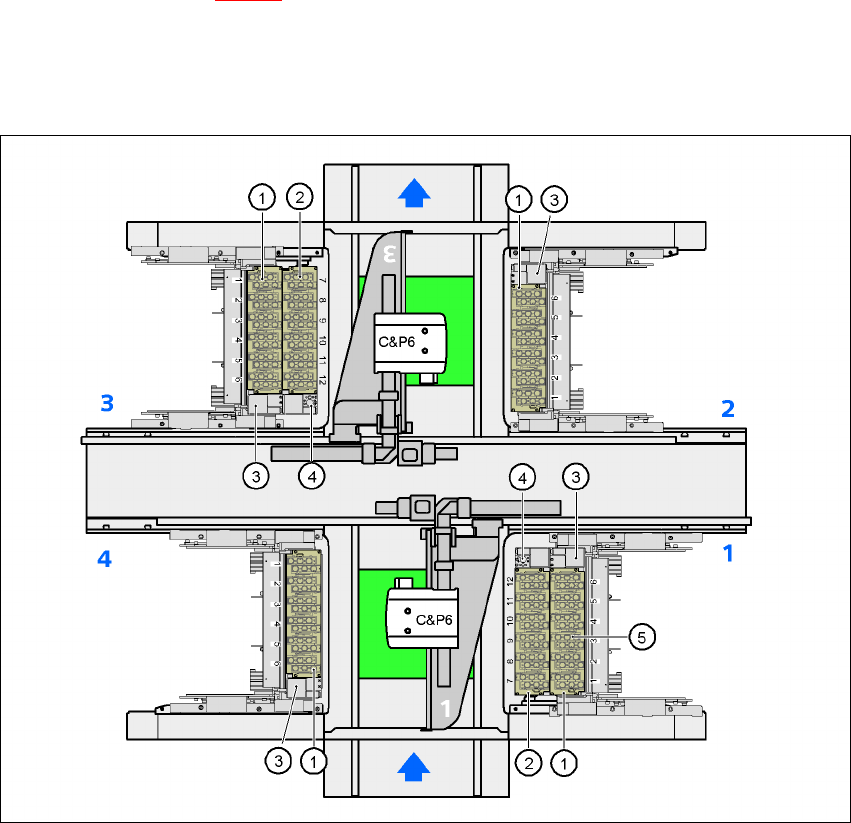

Fig. 7.1 - 10 Position af pipettevekslerne for C&P6-hoved på HF-automaten
(1) Pipetteveksler, "Række 1"
(2) Pipetteveksler, "Række 2"
(3) Udsmidningsbeholder til komponenter
(4) Aftrækningsanordning og udsmidningsbeholder for pipetter
(5) Pipettemagasin
7
7
7
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.1 Pipetteveksler
303
7.1.2.3 Position af pipettevekslerne for C&P6-hoved på HF/3-automaten
I placeringssted 1, 3 og 4 kan der installeres op til 2 pipettevekslere til 6-segment-Collect&Place-
hovedet (pos. 1 og 2 i Fig. 7.1 - 11
). I placeringssted 2 kan der installeres en pipetteveksler. Dette
giver en samlet kapacitet på 7 pipettevekslere med 42 magasiner og i alt 252 pipettegarager.
7
Fig. 7.1 - 11 Position af pipettevekslerne for C&P6-hoved på HF/3-automaten
(1) Pipetteveksler, "Række 1"
(2) Pipetteveksler, "Række 2"
(3) Udsmidningsbeholder til komponenter
(4) Aftrækningsanordning og udsmidningsbeholder for pipetter
(5) Pipettemagasin
