7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie 7.5 Printplade-stregkodelæser Softwareversion SR.50x.xx Udgav e 01/2006 DK 324 7 Fig. 7.5 - 2 1D- og 2D-stregkodelæser Printpl ade-stregkod elæsern e er fastgjort ti…
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.5 Printplade-stregkodelæser
323
7.5 Printplade-stregkodelæser
7.5.1 Oversigt
Artikel-nr. 00119682-xx 1D printkort-stregkodelæser
Artikel-nr. 00119679-xx 2D printkort-stregkodelæser
Artikel-nr. 00119684-xx Monteringssæt, printkort-stregkodelæser
Printplade-stregkodelæseren benyttes til automatisk registrering og dekodering af stregkoder på
printplader. Den sender læseresultatet via en seriel grænseflade hen til transportstyringen og der-
fra via CAN-bussen til maskincontrolleren, hvor resultatet videreforarbejdes.
7
Fig. 7.5 - 1 Printkort-stregkode printcipoversigt
PCB-stregkodelæserne installeres på inputsiden af bestykningsautomaten til PCB-transporten.
Der kan eftermonteres op til fire apparater pr. automat. Stregkodelæserne monteres på en sådan
måde, at stregkodeetiketterne på over- og undersiden af printpladerne kan indscannes ved dob-
belttransportens to transportspor.
Der tilbydes to former for stregkodelæsere:
– 1D-stregkodelæser
Denne stregkodelæser forarbejder stregkode. 7
– 2D-stregkodelæser
Denne stregkodelæser forarbejder Matrixcode. Matrixcode anvendes især, hvis der er
meget lidt plads til stregkodeetiketterne. Desuden scanner 2D-stregkodelæseren tradi-
tionelle stregkoder. 7
Maskinnummer
1
SK-
læser
oppe
Fordeler-
printkort
Transport-
styring,
højre
SK-
læser
nede
2
3
SK-
læser
oppe
Fordeler-
printkort
Transport-
styring,
venstre
SK-
læser
nede
4
Maskin-
controller
Stations-
computer
Siplace Pro-
computer
LANCAN-busV-24V-24
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.5 Printplade-stregkodelæser Softwareversion SR.50x.xx Udgave 01/2006 DK
324
7

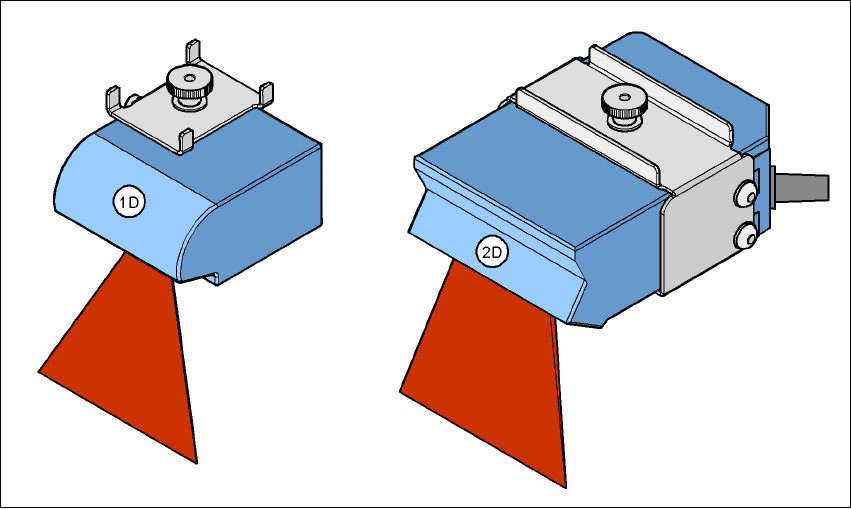

Fig. 7.5 - 2 1D- og 2D-stregkodelæser
Printplade-stregkodelæserne er fastgjort til den øverste og nederste profilskinne med holdere. De
kan positioneres vilkårligt på profilskinnerne og indstilles i forhold til stregkodeetiketterne. Afhæn-
gigt af stregkodestribernes position kan man med et par enkelte håndgreb montere stregkodelæ-
seren således, at stregkodestriberne kan læses på langs eller på tværs af printpladernes
transportretning.
7.5.2 Funktionsbeskrivelse
Printplade-stregkodelæseren SIPLACE understøtter den fleksible fremstilling af SMD-produkter
og øger bestykningssikkerheden. Den erkender alle normale kodearter til industrielle anvendel-
ser.
Laserscanneren indlæser stregkodeetiketten på over- eller undersiden af ethvert indkørt print-
plade, mens det transporteres i indgangsbåndet. På basis af stregkode-informationen vælger
Siplace Pro-computeren i den allerede oprettede stregkode-allokeringsliste automatisk det rigtige
bestykningsprogram og sender dette til stationen. Hvis der er blevet defineret et stregkodefilter,
sammenlignes kun de informationer i stregkoden, der anses som relevante. Denne proces sker
tidsneutralt med bestykningen af et printkort, der allerede findes i automaten. Kører flere printkort
med samme stregkode ind et ad gangen, sendes programmet kun første gang. For alle produkter,
der skal fremstilles ved hjælp af printplade-stregkoden, forudsættes følgende:
– identisk klargøring af komponenter på linjens enkelte maskiner
– alle printplader skal have samme bredde.
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.5 Printplade-stregkodelæser
325
7.5.3 Tekniske data - 1D-stregkodelæser
7
7
7.5.4 Tekniske data - 2D-stregkodelæser
7
Laserdiode Rødt lys
Bølgelængde 670 nm
Laserklasse Klasse 2, efter DIN EN 60825-1: 2001
Scanfrekvens 400 ... 1200 Hz
Opløsning 0,15 mm ... 0,5 mm
Koder Kode 39, Kode 128, Kode 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(andre fås på forespørgsel)
Stregkodelængde
Enkelttransport
Dobbelttransport, asynkron
Dobbelttransport, synkron
Max. 40 tegn
Max. 40 tegn
Max. 2 x 12 tegn
Optisk visning 4 x LED-funktionsvisning
Akustisk visning Summer
Datagrænseflade RS232, RS 422/485
Elektrisk tilslutning 15-polet D-Sub-HD-stik
Driftsspænding 10 V- ... 30 V-
Tæthedsgrad IP65
Laserdiode Rødt lys
Bølgelængde 650 nm
Laserklasse Klasse 2, efter DIN EN 60825-1: 2001
Scanfrekvens 100 ... 15 kHz
Opløsning 0,17 mm ... 0,5 mm
2D-kodetyper Data Matrix ECC 200
2D-stregkodelængde
Enkelttransport
Dobbelttransport, asynkron
Dobbelttransport, synkron
Max. 40 tegn
Max. 40 tegn
Max. 2 x 12 tegn
1D-kodetyper Kode 39, Kode 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(andre fås på forespørgsel)
