Driftsvejledning SIPLACE HF -serie 7 Stationsudvidelser Softwareversion SR.50x. xx Udgave 01/2006 DK 7. 5 Printplade-stregkodelæser 329 7.5.7.3 Printplade ns fremspring ud over maskinen ved dobbelttr ansport 7 Fig. 7.5 -…
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.5 Printplade-stregkodelæser Softwareversion SR.50x.xx Udgave 01/2006 DK
328

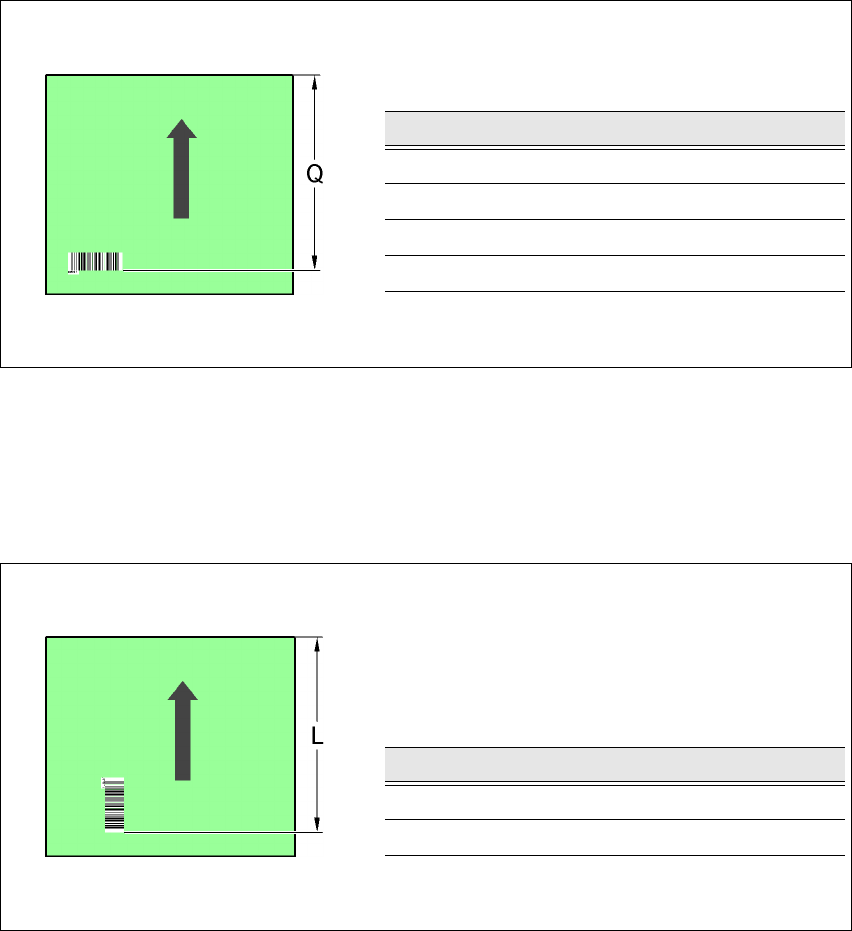

7.5.7 Positionering af stregkode-etiketter på printpladen
7.5.7.1 Positionering langs med PCB-længdesiden -
Læsestråle
på tværs af
transportretningen
7
Fig. 7.5 - 4 Positionering langs med PCB-længdesiden - læsestråle på tværs af transportretningen
7.5.7.2 Positionering langs med PCB-længdesiden -
Læsestråle
på langs af
transportretningen
7
Fig. 7.5 - 5 Positionering langs med PCB-længdesiden - Læsestråle på langs af transportretningen
Printkort-stregkodelæser Q [mm]
2D oppe 390
1D oppe 390
2D nede 430
1D nede 430
Printkort-stregkodelæser L [mm]
1D oppe 320 - 350
1D nede 380 - 410
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.5 Printplade-stregkodelæser
329

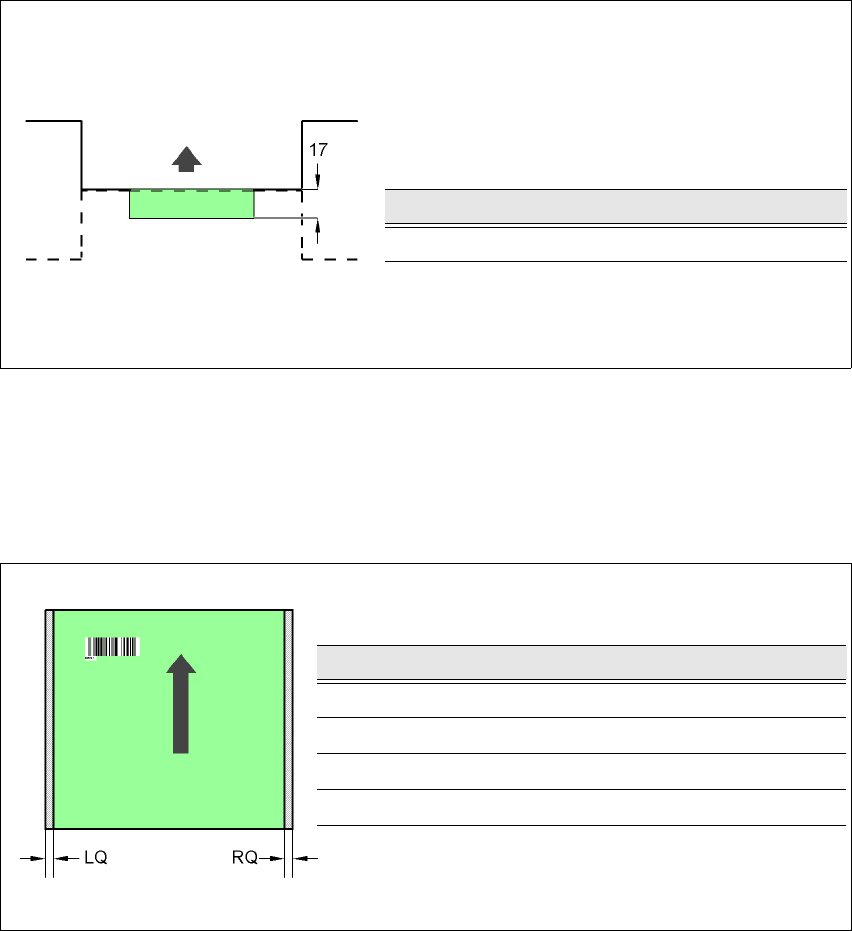

7.5.7.3 Printpladens fremspring ud over maskinen ved dobbelttransport
7
Fig. 7.5 - 6 Printpladens fremspring ud over maskinen ved dobbelttransport
7.5.7.4 Positionering langs med PCB-bredden -
Læsestråle
på tværs af
transportretningen
7
Fig. 7.5 - 7 Positionering langs med PCB-bredden - læsestråle på tværs af transportretningen
Printkort-stregkodelæser Fremspring [mm]
2D oppe ved dobbelttransport 17
Inputside på den efterfølgende maskine
Outputside på den foregående maskine
Printkort-stregkodelæser LQ [mm] RQ [mm]
2D oppe 3 3
1D oppe 3 3
2D nede 5 5
1D nede 5 5
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.5 Printplade-stregkodelæser Softwareversion SR.50x.xx Udgave 01/2006 DK
330

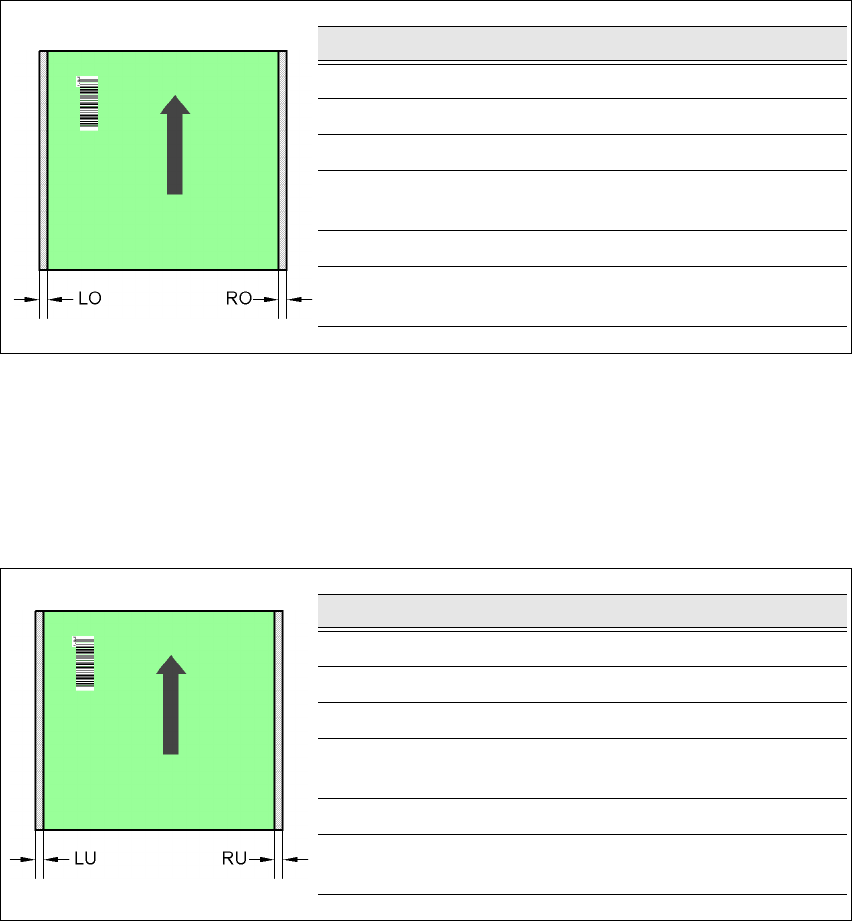

7.5.7.5 Positionering langs med PCB-bredden -
Læsestråle
langs
med transportretningen, PCB-stregkodelæser 1D
oppe
7
Fig. 7.5 - 8 Positionering langs med PCB-bredden - læsestråle langs med transportretningen,
PCB-stregkodelæser 1D oppe
7.5.7.6 Positionering langs med PCB-bredden -
Læsestråle
langs
med transportretningen, PCB-stregkodelæser 1D
nede
7
Fig. 7.5 - 9 Positionering langs med PCB-bredden - læsestråle langs med transportretningen,
PCB-stregkodelæser 1D nede
7
ET Enkelttransport
DT1 Dobbelttransport, spor 1
DT2 Dobbelttransport, spor 2
FE1 Dobbelttransport i funktion Enkelttransport, spor 1
FE2 Dobbelttransport i funktion Enkelttransport, spor 2
PCB-mål/transport LO [mm] RO [mm]
460 mm / ET 3 20
508 mm / ET 3 44
216 mm / DT1 3 24
250 mm / DT1
450 mm / FE1
358
216 mm / DT2 3 3
250 mm / DT2
450 mm / FE2
33
PCB-mål/transport LU [mm] RU [mm]
460 mm / ET 20 3
508 mm / ET 44 3
216 mm / DT1 3 3
250 mm / DT1
450 mm / FE1
33
216 mm / DT2 24 3
250 mm / DT2
450 mm / FE2
58 3
