Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser

Softwareversion SR.50x.xx Udgave 01/2006 DK 7.7 SIPLACE High-Force Head

333

7.7 SIPLACE High-Force Head

Artikel-nr. 00119634-xx High-Force Head til HF-serie (i stedet for et TwinHead)

Dette artikelnummer gælder kun, når der bestilles en ny bestykningsautomat med et High-

Force Head i stedet for et standard-TwinHead. 7

Artikel-nr. 00119753-xx High-Force Upgrade Kit

Brug dette artikelnummer, hvis et standard-TwinHead skal erstattes af et High-Force Head.7

Artikel-nr. 00119654-xx Reconfiguration Kit High-Force Head

Brug dette artikelnummer, hvis et Collect&Place-hoved skal erstattes af et High-Force Head.7

7.7.1 Generelt

SIPLACE High-Force Head er en teknologisk videreudvikling af standard-TwinHead. Det kan for-

arbejde de samme komponenter og tilbyder desuden muligheden for at nå opsætningskræfter på

op til 30 N:

Ellers stemmer de tekniske data for TwinHead og High-Force Head overens (se afsnit 3.7.4.3

side 131

Til SIPLACE High-Force Head kan man bruge alle pipetter og gribere, der også kan bruges til

standard-TwinHead.

Programmerbar påsætningskraft 1 N til 1,8 N ± 0,18 N

1,8 N til 10 N ± 10 %

større end 10 N til 30 N ± 15 %

7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie

7.8 PCB-positionering Softwareversion SR.50x.xx Udgave 01/2006 DK

334

7.8 PCB-positionering

Artikel-nr. 00119677-xx PCB-positionering enkelttransport

Artikel-nr. 00119678-xx PCB-positionering dobbelttransport

7.8.1 Generelt

Printplader, der skal forarbejdes, har undertiden et længde-/breddeforhold på 1:2 eller mere ufor-

delagtigt. Det betyder, at den korte side på PCB-en peger i PCB-transportretning. Under transpor-

ten kan sådanne printplader dreje sig en smule, så pasmærkerne ikke længer ligger i PCB-

kameraets søgevindue. Optionen "PCB-positionering" sørger for, at disse printplader igen positi-

oneres nøjagtigt i stoppositionen.

Forarbejdes printplader med udsparinger i transportretning, kan dette føre til forskellige bearbejd-

ningspositioner på automater med mekanisk stopper (HS-50, S-25 HM, F5 HM) og på automater,

der overvåger denne position med laserfotocelle (HF, HS-60, S-27 HM). Med optionen "PCB-po-

sitionering" sikres det, at printpladerne stoppes i samme position ved alle PCB-transporter. Opti-

onen "PCB-positionering" findes til enkelt- og dobbelttransport.

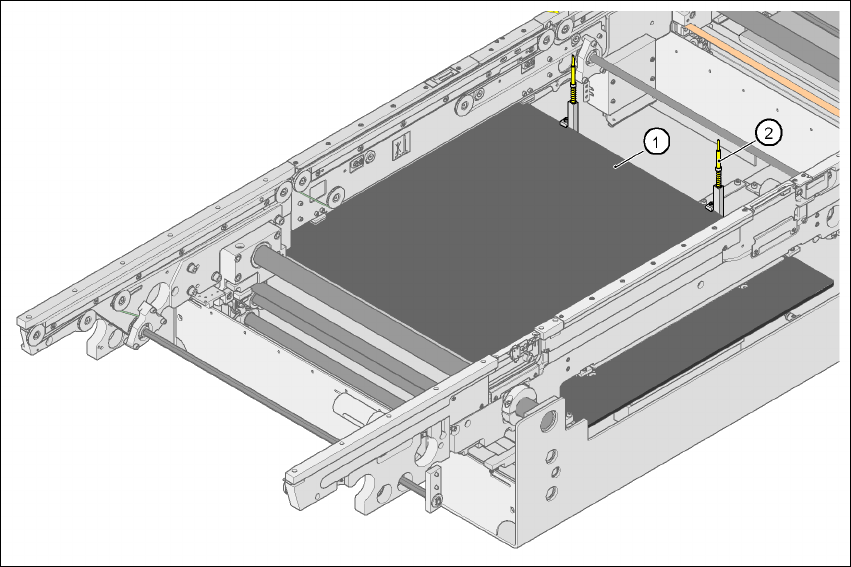

Fig. 7.8 - 1 PCB-positionering

(1) Løftebord

(2) PCB-anslag

Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser

Softwareversion SR.50x.xx Udgave 01/2006 DK 7.8 PCB-positionering

335

7.8.2 Funktionsbeskrivelse

Printpladen transporteres ind i bestykningsområdet, til laserfotocellen udløser stopsignalet for

PCB-transporten. Herefter kører løftebordet med PCB-anslagene i en position opad, i hvilken

printpladen endnu ikke klemmes fast og hvor den endnu kan bevæges af transportbåndene. De

to PCB-anslag befinder sig på printpladens højde, PCB-understøtninger (magnetiske stifter) be-

rører allerede printpladen. De to transportbånd kører printpladen mod PCB-anslagene og retter

dem ud i denne forbindelse. Herefter kører løftebordet i sin øverste slutposition, klemmer printpla-

den fast og løsner denne fra PCB-anslagene for ikke at forringe bestykningsprocessen. Etter be-

stykningsprocessen sænkes løftebord og PCB-positionering ned og printpladen transporteres

videre.
