7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie 7.11 Komponen tsensor Softwareversion SR.50x.xx Udgav e 01/2006 DK 340 7.1 1.1 Funktionsbeskrivel se af komponentsensoren Komponentsen sor (artik el-nr . 001 180 21-…
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.11 Komponentsensor
339
7.11 Komponentsensor
Artikel-nr. 00118021-xx
7
Fig. 7.11 - 1 Bestykningshoved med komponentsensor
(1) Bestykningshoveder
(2) Komponentsensor
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.11 Komponentsensor Softwareversion SR.50x.xx Udgave 01/2006 DK
340
7.11.1 Funktionsbeskrivelse af komponentsensoren
Komponentsensor (artikel-nr. 00118021-01)
Komponentsensoren fastgøres på undersiden af huset til 12-segment-Collect&Place-hovedet (se
Fig. 7.11 - 1
). Den scanner omridset af en komponent og kontrollerer, om en komponent findes på
pipetten. Samtidigt bestemmes komponentens højde. På basis af disse data er det muligt at finde
frem til, om komponenten hæfter i normal position eller på højkant ved pipetten. Det er muligt at
kontrollere komponenters højde, hvis højde ligger mellem 0,1 mm og 4 mm. Ved større kompo-
nenter kontrolleres det kun, om komponenten findes ved pipetten.
Komponentsensoren konfigureres i husform-editoren på SIPLACE Pro-computeren.
Alle pipetterne, også specialpipetter, kan scannes med komponentsensoren.
7.11.2 Målebetingelser
Følgende to betingelser skal være opfyldt for at få en gyldig måling:
– Den tomme pipettespids skal være ramt af lysstrålen under kalibreringsprocessen.
– Pipettespidsen skal sammen med komponenten befinde sig inden for lysstrålen.
– Minimal pipettelængde 13 mm.
– Pipettelængde + komponent-højde + tolerance < 17 mm
Overholdes disse målebetingelser, kan man bestemme tilstedeværelsen eller den manglende til-
stedeværelse af en komponent eller komponent-højden. Den minimale højdedifference er
100 µm.
7

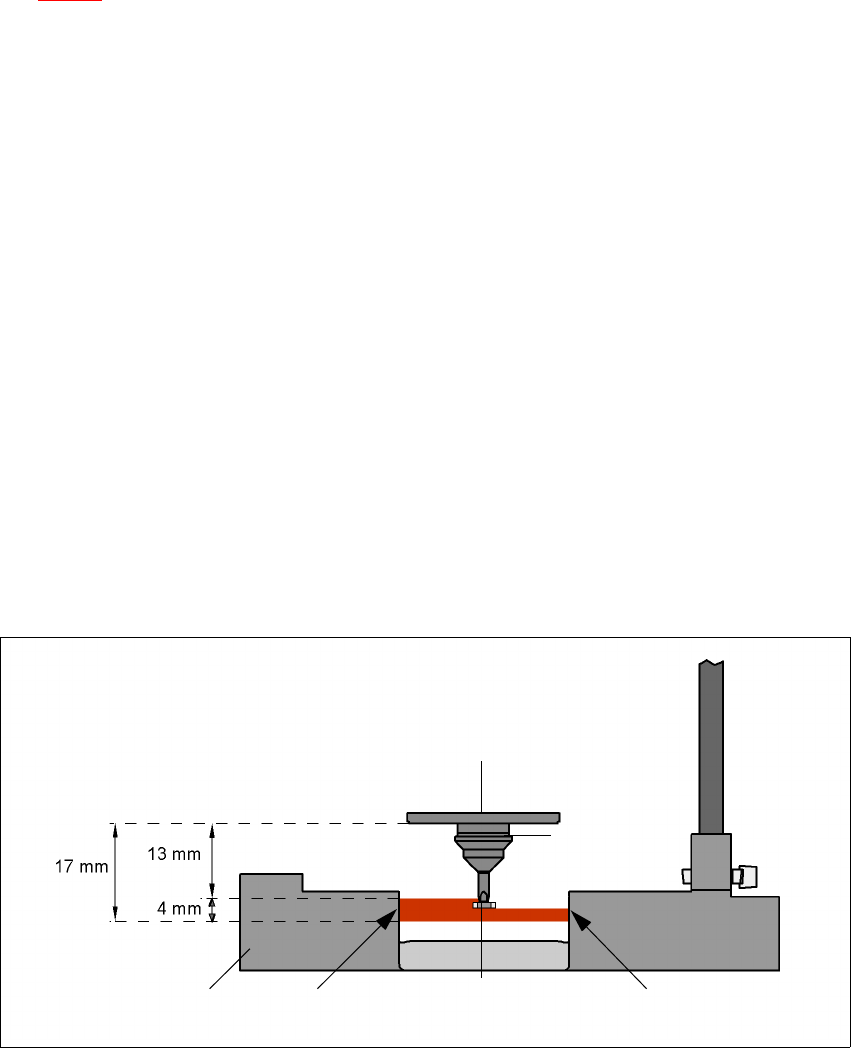

Fig. 7.11 - 2 Komponentsensor, Funktionsprincip
7
7
Inkrementalskive
Komponent
Pipette
IR-LED FototransistorKomponentsensor i tværsnit
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.11 Komponentsensor
341
HENVISNING 7
Når 0201-komponenter bestykkes med pipette 906, er komponentsensoren obligatorisk, da der
ikke kan gennemføres nogen vakuummåling.
Også når andre små komponenter som f.eks. 0402 eller 0603 bestykkes, kan dpm-raten forbed-
res ved at benytte en komponentsensor. Vær i denne forbindelse opmærksom på, at komponen-
ten - når komponentsensoren vælges i husformlisten - også kun kan bestykkes på maskiner, der
er udstyret med komponentsensoren.
Ønsker De at kontrollere komponenter med komponentsensoren, skal denne være konfigureret i
linien. Herefter tilbydes følgende alternativer:
Ny klargøring Klargøringsoptimeringen forbinder automatisk komponentsensoren
med komponenterne, når denne er installeret.
Gammel klargøring Til komponenter, der skal kontrolleres med komponentsensoren, til-
deles et nyt GF-nummer.
Central dataholdning Er ikke alle automater udstyret med komponentsensoren i linien, til-
deles et nyt husformnummer for hver komponent, der skal kontrolle-
res med komponentsensoren.
HENVISNING 7
– Komponentsensoren må kun eftermonteres af serviceteknikere fra SIEMENS AG.
– Rekalibrér 12-segment-C&P-hovedet efter montering af komponentsensoren med SITEST-
programmet.
