Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.2 Advarselsskilte
43
2.2.6 Advarselsskilt W og henvisningsskilt H på strømforsyningen
2

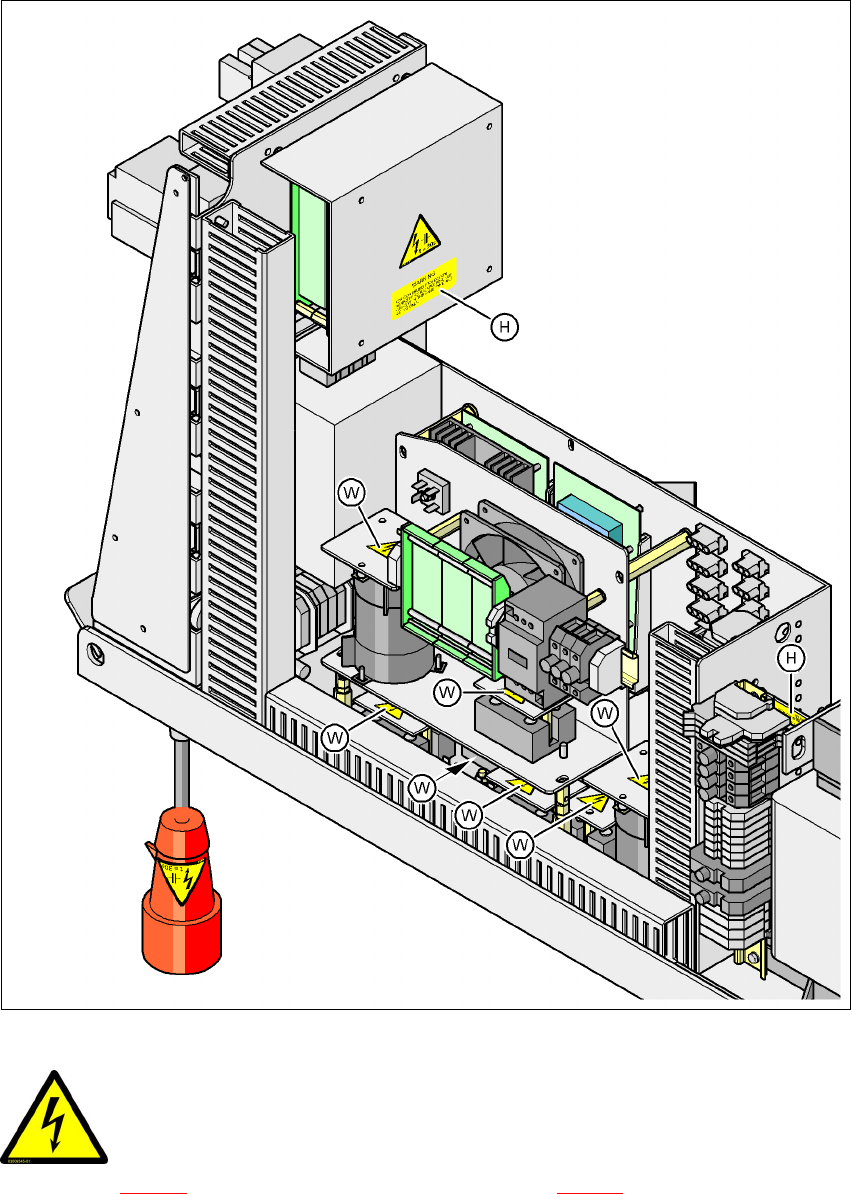

Fig. 2.2 - 9 Advarselsskilt W og henvisningsskilt H på strømforsyningen
2
Pos. W i Fig. 2.2 - 10 (antal pr. strømforsyning: 8) se også Fig. 2.2 - 11
2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie
2.2 Advarselsskilte Softwareversion SR.50x.xx Udgave 01/2006 DK
44
2
Pos. H i Fig. 2.2 - 10 (antal pr. strømforsyning: 2)
2.2.7 Advarselsskilt W på afdækningskappen over strømforsyningen for
servoforstærkeren
2

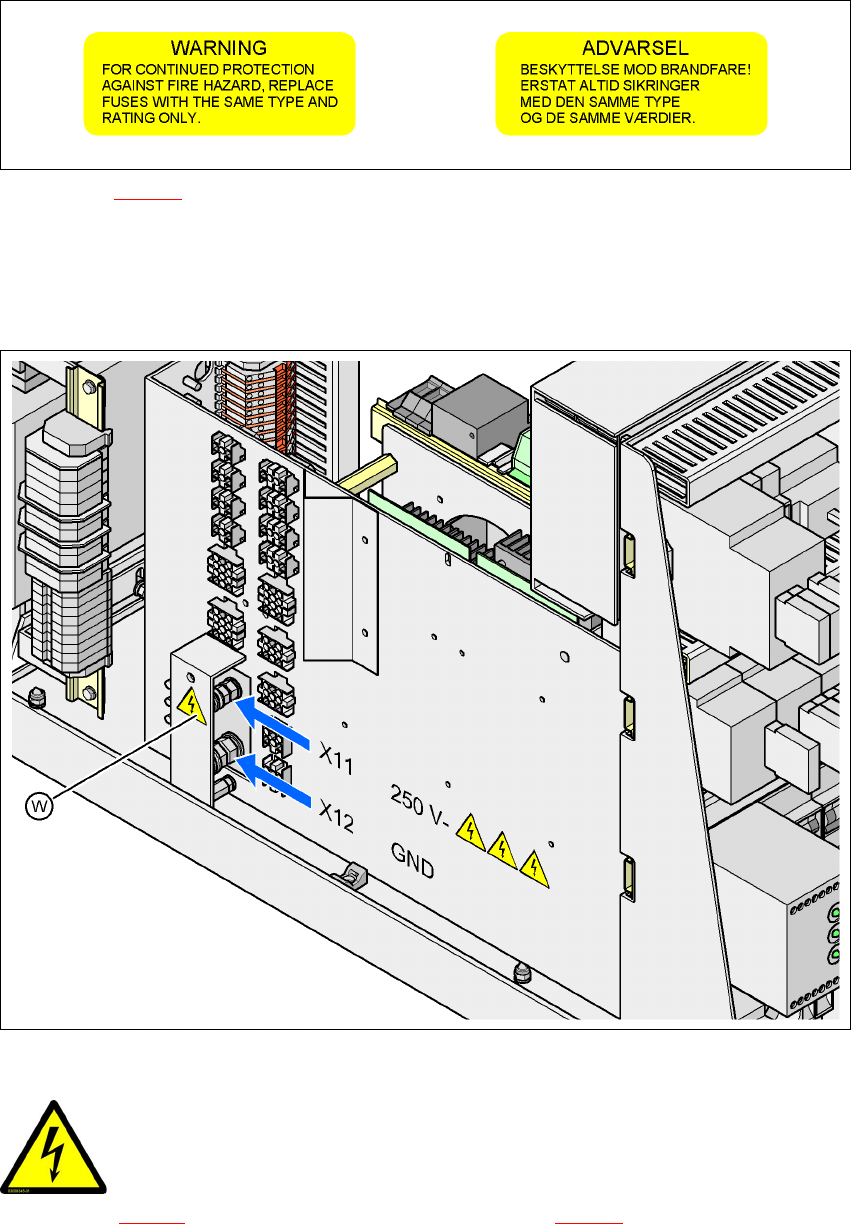

Fig. 2.2 - 10 Advarselsskilt W på afdækningskappen over strømforsyningen for servoforstærkeren
2
Pos. W i Fig. 2.2 - 11 (antal pr. strømforsyning: 8) se også Fig. 2.2 - 10
Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.2 Advarselsskilte
45
2.2.8 Advarselsskilt W207
2
Pos. W207 i Fig. 2.2 - 11 og 2.2 - 12, artikel-nr. 03009346-01
(antal pr. automat: 2 for HF, 3 for HF/3)
2.2.8.1 Advarselsskilt W207 på akseenheden
2

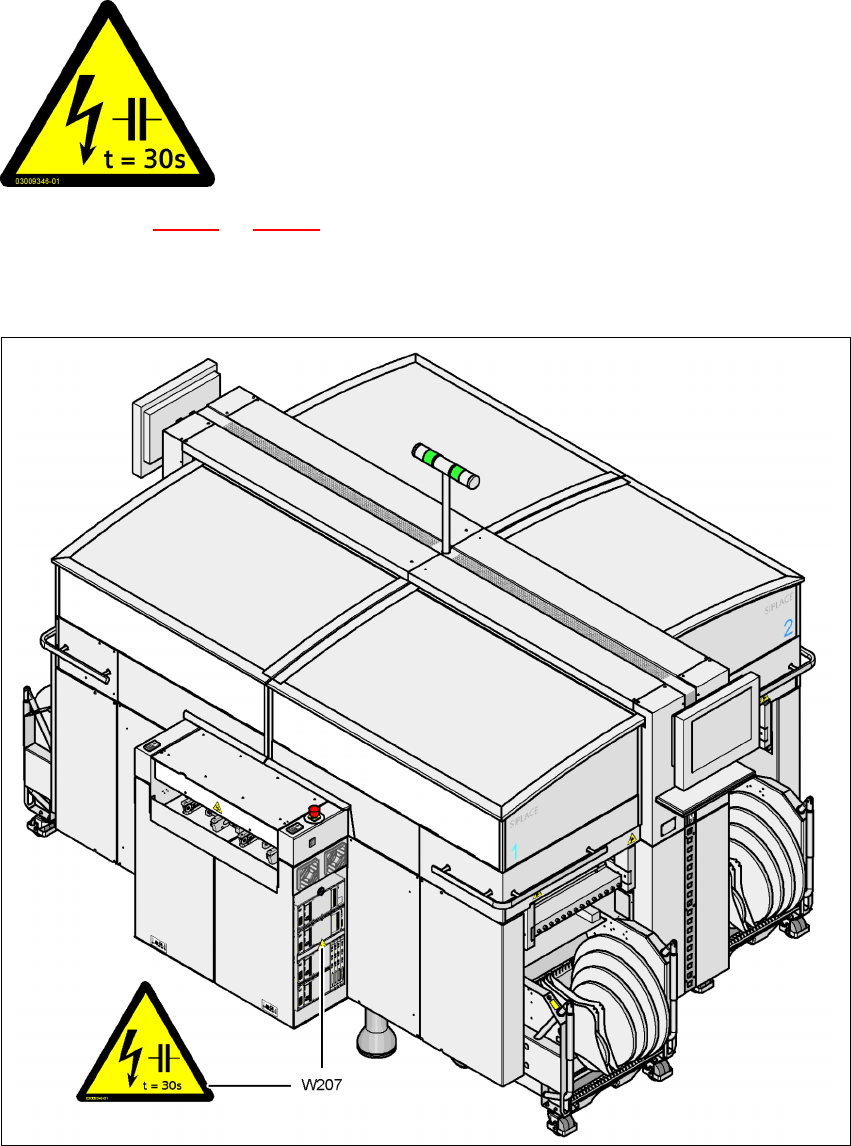

Fig. 2.2 - 11 Advarselsskilt W207 på akseenhedens makrolonskive
Pos. W207, artikel-nr. 03009346-01
2
2
NETSPÆNDING!
Slå hovedafbryderen fra og vent i 30 sekunder, til kondensatorerne
er afladt.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
