Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.3 Laserklassificering
51
2.3 Laserklassificering
2.3.1 Laserklasse 1
2.3.1.1 Klassificering af hele maskinen
2
HENVISNING: 2
Konstruktionsgrupper i laserklasse 1 og 1M mærkes ikke.
2.3.1.2 Klassificering af kamerasystemerne
2
2.3.2 Laserklasse 1M
Betragtes ikke direkte med optiske instrumenter!
2
2
Alle monterede kamerasystemer og den driftsklare maskine hører
til laserklasse 1.
Laserklasserne er fastlagt iht. DIN EN 60825-1: 2001.
2
Følgende kamerasystemer hører til laserklasse 1:
– PCB-multicolor-kamera (type 18)
– Komponent-kamera til SIPLACE TwinHead
Komponent-kamera stationær P&P (type 22) 50 x 40
Komponent-kamera stationær P&P (type 20) 8 x 8
2
Følgende kamerasystemer hører til laserklasse 1M:
– Komponent-kamera 24 x 24 på 12-segment-Collect&Place-hoved
– Komponent-kamera 39 x 39 på 6-segment-Collect&Place-hoved
– DCA-kamera 16 x 16 på 6-segment eller 12-segment-Collect&Place-hoved
2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie
2.4 Sikkerhedsforskrifter i forbindelse med transport af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
52
2.3.3 Laserklasse 2
Følgende konstruktionsgrupper hører til laserklasse 2:
– Laserfotocelle, bestykningsområde 1 i PCB-transporten
– Laserfotocelle, bestykningsområde 2 i PCB-transporten
– Printplade-stregkodelæser
– Koplanaritets-lasermodul
2
2.4 Sikkerhedsforskrifter i forbindelse med transport
af automaten
2
Transportér automaten med en gaffeltruck med følgende specifikation:
Gaffellængde min. 1800 mm
Bærekraft min. 6000 kg
Indvendig gaffelvidde min. 350 mm 2
ADVARSEL
FARE FOR VÆLTNING 2
Overholdes den krævede specifikation for gaffeltrucken ikke, er der fare for, at gaffeltrucken væl-
ter med automaten.
Transport af automaten er beskrevet i kapitel 4, afsnit 4.2, side 159.
2
Laserstråling
Kig ikke ind i strålen!
Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.5 Sikkerhedsforskrifter i forbindelse med drift af automaten
53
2.5 Sikkerhedsforskrifter i forbindelse med drift af
automaten
2.5.1 Sikkerhedsforskrifter i forbindelse med lukning af beskyttelsesskærmene
For at udelukke enhver kvæstelsesrisiko når beskyttelsesskærmene skal lukkes på maskinen skal
ejeren gøre personalet opmærksom på, at beskyttelsesskærmene skal betjenes iht. efterfølgende
vejledning.
VÆR FORSIGTIG
FARE FOR KLEMNING AF HÆNDER
VED UKORREKT LUKNING AF BESKYTTELSESSKÆRMENE 2
2

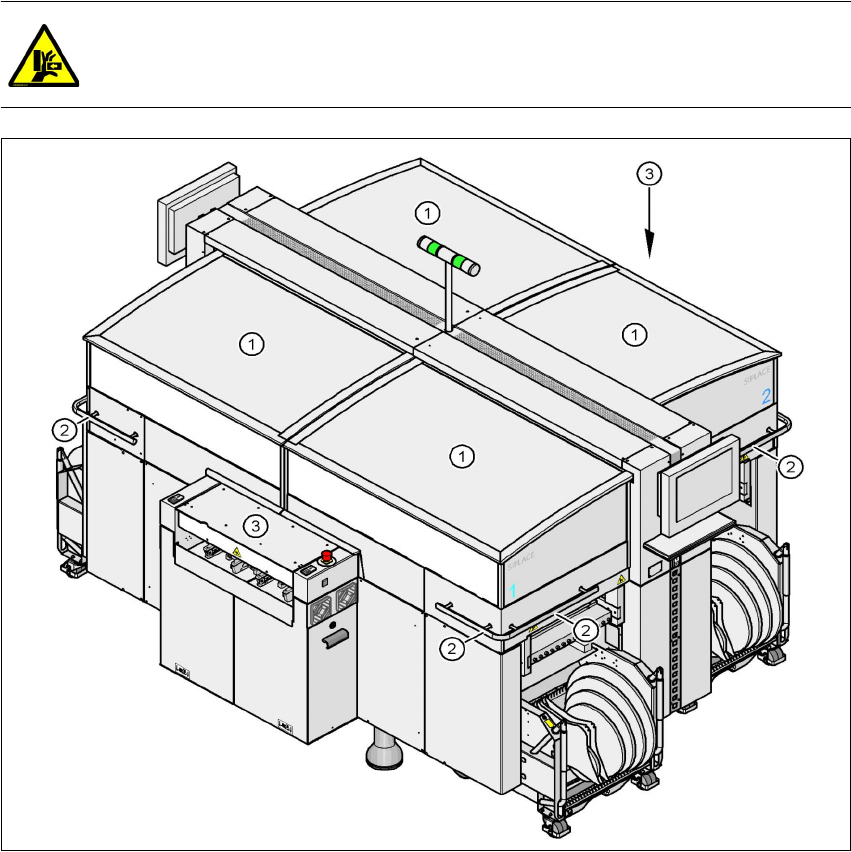

Fig. 2.5 - 1 Sikkerhedsforskrifter i forbindelse med lukning af beskyttelsesskærmene
(1) Beskyttelsesskærme
(2) Grebstænger
(3) Beskyttelsesklapper over printpladetransporten
