Transportørerne er mærket med følgende etiket:
2
VÆR FORSIGTIG
Brug af de godkendte transportører til bestykning af sådanne komponenter er en væsentlig forud-
sætning for at undgå den omtalte risiko. Disse godkendte transportører er:
til konstruktion C/D Art.-nr.: 00141118-01
til konstruktion E Art.-nr.: 00141117-01 2
ADVARSEL 2
Æ Kontrollér og tøm tapeaffaldsbeholderen hver time.
Æ Tøm kun tapeaffaldsbeholderen i egnede samlecontainere på grund af brandrisikoen. Disse
containere må ikke være opstillet i bygninger.
2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie
2.5 Sikkerhedsforskrifter i forbindelse med drift af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
56
2.5.3 Sikkerhedsforskrifter i forbindelse med fjernelse af pipetter på
Collect&Place-hoveder
VÆR FORSIGTIG
PIPETTERNE ER SPIDSE - FINGRENE KAN NEMT BLIVE KVÆSTET 2
Pas på fingrene, når pipetterne fjernes, når ved Collect&Place-hovederne pipetterne på hente-/
bestykningspositionen (pos. 2 i Fig. 2.5 - 2) fjernes fra pinolrøret.
Pipetterne fjernes manuelt fra pinolrøret på følgende måde:
Æ Bevæg pinolrøret, som pipetten skal fjernes fra, til udtagningsstedet (pos. 1).
Æ Træk pipetten af pinolrøret her.
2

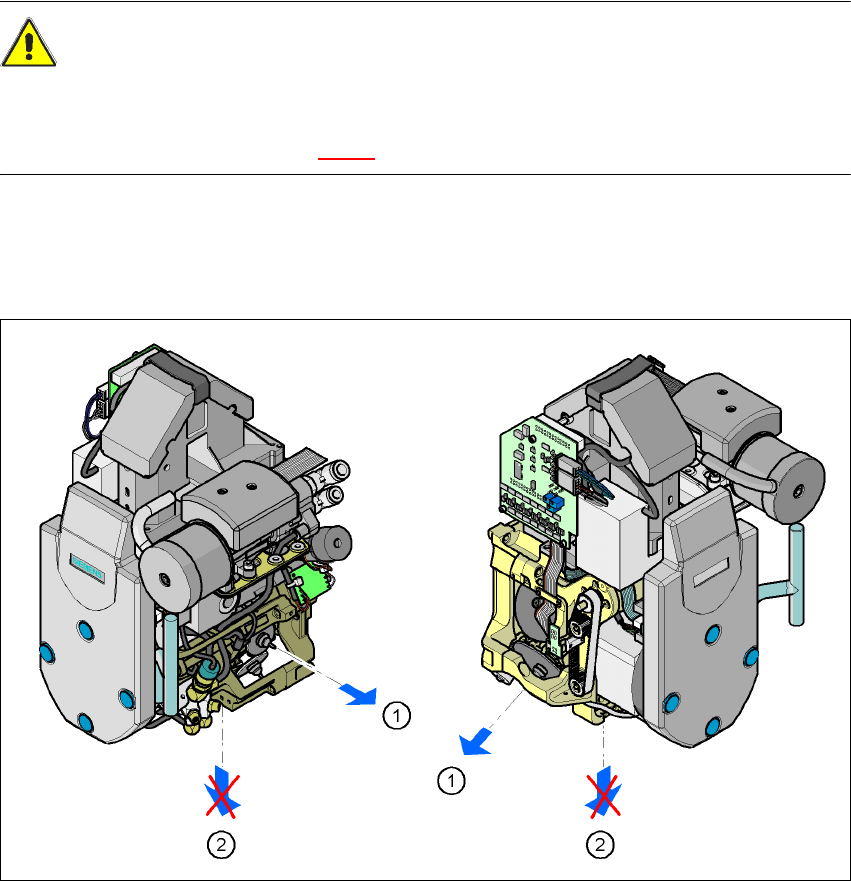

Fig. 2.5 - 2 Pinolrørets position ved manuel skift af pipette
2
(1) Udtagningsposition for pinolrør og pipetter
(2) Hente- og bestykningsposition
Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.5 Sikkerhedsforskrifter i forbindelse med drift af automaten
57
2.5.4 Sikkerhedsforskrifter i forbindelse med manuel forskydning af Z-aksen
på TwinHead
VÆR FORSIGTIG
FARE FOR AT KOMME I KLEMME PÅ TWINHEAD 2
De må under ingen omstændigheder bevæge Z-aksen nedad ved at holde hånden på bufferen
på returenheden. Fingrene kan blive kvæstet, når bufferen svipper tilbage, da cylinderens fjeder-
kraft er meget stærk. Dette gælder også for den indvendige del af TwinHead, når stempelstan-
gen svipper tilbage i sin udgangsposition.
2

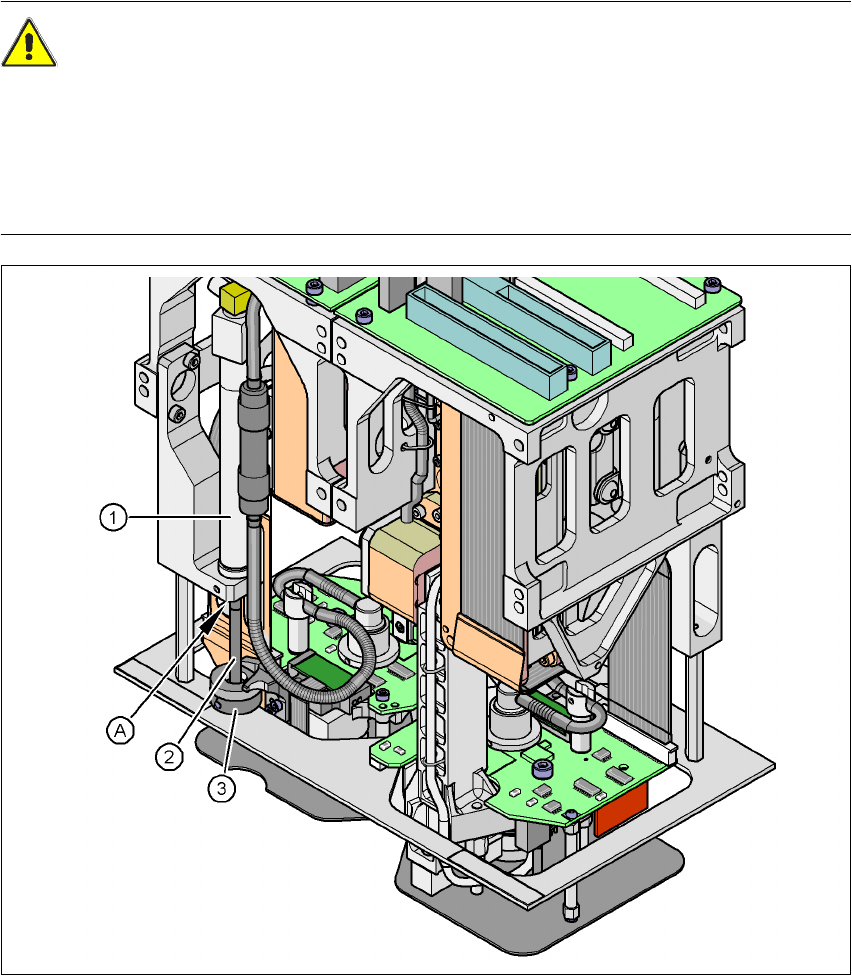

Fig. 2.5 - 3 Fare for at komme i klemme på grund af returenheden på TwinHead
(1) Returenhed, trykluftcylinder
(2) Stempelstang
(3) Buffer til returenhed
(A) Sted hvor fingrene kan komme i klemme
