2.6 Sikkerhedsudstyr
2.6.1 Beskyttelsesskærme og beskyttelsesklapper
2

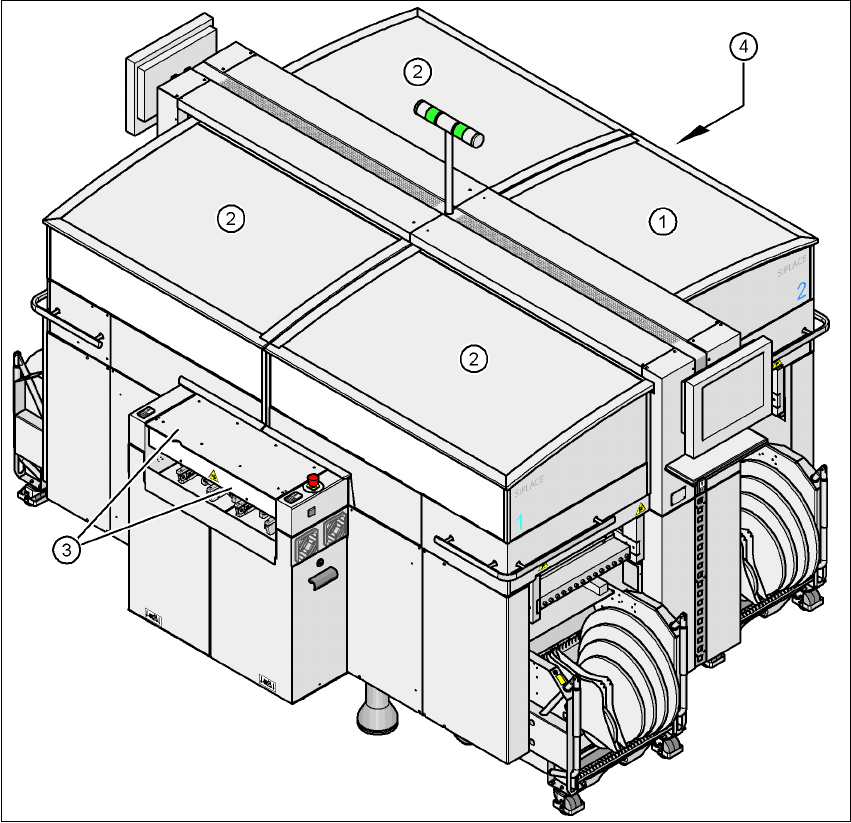

Fig. 2.6 - 1 Beskyttelsesskærme
Portalernes bevægelsesområde er beskyttet af fire beskyttelsesskærme, der kan svinges op.
Sideplader skal forhindre, at operatøren kan få adgang til automatens indre fra siden. Afdæknin-
(1) Beskyttelsesskærm, kort
(2) Beskyttelsesskærm, lang
(3) Afdækningsklap og sikkerhedsafdækning ved indleveringsbånd
(4) Afdækningsklap og sikkerhedsafdækning ved udleveringsbånd
2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie
2.6 Sikkerhedsudstyr Softwareversion SR.50x.xx Udgave 01/2006 DK
62
gerne (der kan klappes op) over ind- og udgangsbåndet på printkorttransporten og sikkerhedsaf-
dækningen på ind- og udgangsbåndet gør det muligt at få adgang til printkorttransporten.
Funktion 2
Svinges en af beskyttelsesskærmene op eller løftes en af beskyttelsesklapperne på printplade-
transporten, afbrydes strømforsyningen til portalakserne med det samme. Portalakserne bliver
stående. På skærmen ses meldingen "Luk afdækning" ("Close the cover").
Æ Luk beskyttelsesskærmene og tryk på en af startknapperne (pos. 1 i Fig. 2.6 - 2) for at fort-
sætte bestykningen.
2
Fig. 2.6 - 2 Startknappernes (hvid) position på automaten
(1) Startknap (hvid) på automaten
Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.6 Sikkerhedsudstyr
63
2.6.2 Kontakter og knapper på automaten
2.6.2.1 Position af kontakter og knapper på automaten
2
Fig. 2.6 - 3 Position af kontakter og knapper - set fra PCB-outputsiden
(1) Hovedafbryder
(2) Stopknap (sort) på betjeningsfeltet på strømforsyningens side
(3) Startknap (hvid) på betjeningsfeltet på strømforsyningens side
(4) Komponenttæller på betjeningsfeltet på strømforsyningens side
(5) NØD-STOP trykknap på outputsiden
(6) Startknap (hvid) på outputsiden
(7) Stopknap (sort) på outputsiden
(8) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 2
(9) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 3
(T) PCB-transportretning
