2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie 2.6 Sikkerhedsudstyr S oftwareversion SR.50x.xx Udgav e 01/2006 DK 68 2.6.3 Position a f beskytt elsessik kerhedskombinat ion og ser vicestikdåse 2 Fig. 2.6 - 6 Po siti…

Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.6 Sikkerhedsudstyr
67
NØD-STOP-trykknap, kan gå i indgreb, med beskyttelsesanordning (EN 418)
(pos. 5 i Fig. 2.6 - 3
og pos. 1 i Fig. 2.6 - 4) 2
NØD-STOP-trykknappen har en rød knap, der bliver siddende i den position, den får, når den ak-
tiveres. Når NØD-STOP-trykknappen aktiveres, åbner omskifterkontakten til NØD-STOP-kredsen
- beskyttelsessikkerhedskombinationen (BSK K6) udløses. Mellemspændingen (250 V-) for por-
talakserne og mellemkredsspændingen (145 V-) for stjerneakserne slukkes. Servoforstærkerne til
DP- eller Z-akserne forsynes fortsæt med 40 V-. Meldekontakten til den NØD-STOP-trykknap åb-
ner og på skærmen fremkommer meldingen "NØD-STOP aktiveret" ("NOT-HALT-betätigt"). Kon-
struktionsgrupperne
– printkort-transport
– printkort-klemning
– Breddejustering
– printkort-stopper og
– tapesaks
deaktiveres.
HENVISNING
Bestykningen afbrydes og kan fortsættes eller afbrydes, når maskinen er funktionsdygtig igen. 2
Knap i forbindelse med til- og frakørsel af komponentvognen 2
På automatens in- og outside findes to knapper, der anvendes til at køre komponentvognen hen
til og væk fra automaten.
– Knap (pos. 6 i Fig. 2.6 - 4
) i forbindelse med til- og frakørsel af komponentvognen i placerings-
sted 1
– Knap (pos. 8 i Fig. 2.6 - 3
) i forbindelse med til- og frakørsel af komponentvognen i placerings-
sted 2
– Knap (pos. 9 i Fig. 2.6 - 3
) i forbindelse med til- og frakørsel af komponentvognen i placerings-
sted 3
– Knap (pos. 7 i Fig. 2.6 - 4
) i forbindelse med til- og frakørsel af komponentvognen i placerings-
sted 4
Komponentvognene kan kun køres hen til automaten, når beskyttelsesskærmene er lukket.
beskyttelseskontakter 1, 2, 3 og 4 (pos. 1, 2, 3 og 4 i Fig. 2.6 - 5) og beskyttelseskontakter til
beskyttelsesklapperne på PCB-transportens in- og output side (pos. 5 og 6 i Fig. 2.6 - 5
) 2
Kontrollér disse kontakter for at finde ud af, om beskyttelsesskærmene og beskyttelsesklapperne
er lukket. Er de lukket, er NØD-STOP kontakten og meldekontakten lukket. Åbnes en af skær-
mene eller klapperne, åbnes NØD-STOP kontakten og meldekontakten. Enkelte komponenter de-
aktiveres eller forbliver aktiveret (se Fig. 2.6 - 8
, på side 72).

2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie
2.6 Sikkerhedsudstyr Softwareversion SR.50x.xx Udgave 01/2006 DK
68
2.6.3 Position af beskyttelsessikkerhedskombination og servicestikdåse
2

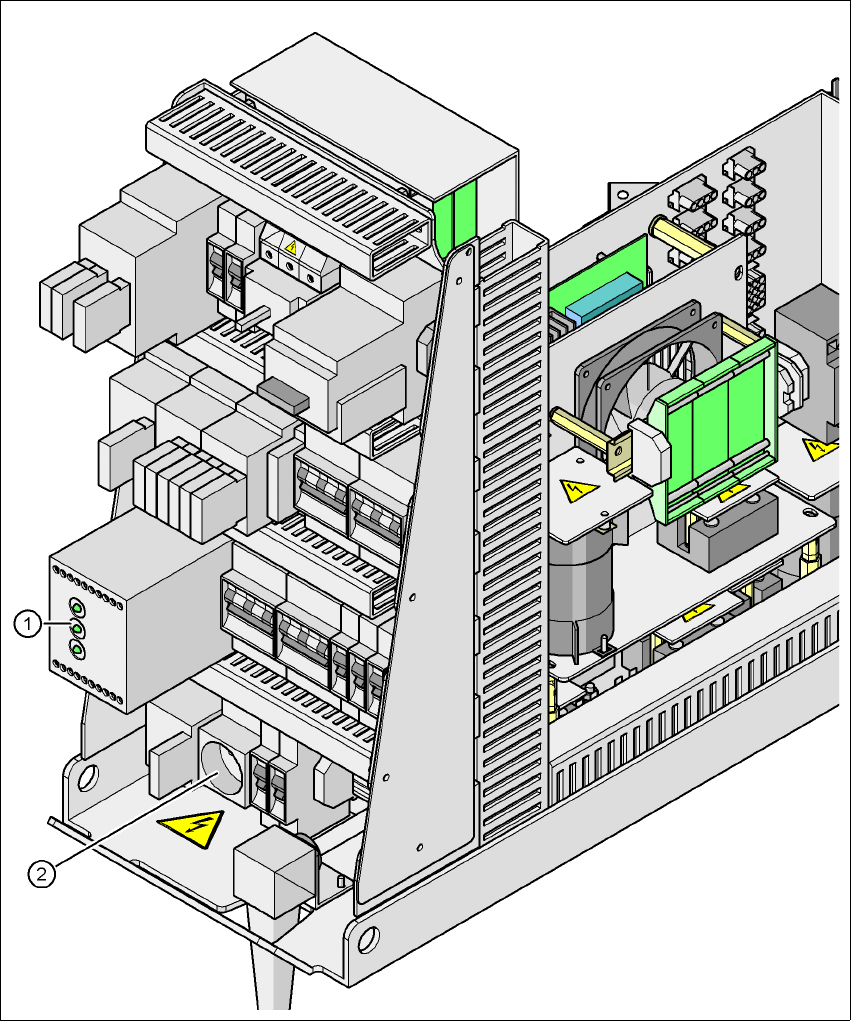

Fig. 2.6 - 6 Position af beskyttelsessikkerhedskombination og servicestikdåse
(1) Beskyttelsessikkerhedskombination
(2) Servicestikdåse

Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.6 Sikkerhedsudstyr
69
Beskyttelsessikkerhedskombination 3TK2806 (pos. 1 i Fig. 2.6 - 6) 2
Beskyttelsessikkerhedskombinationen er anbragt i strømforsyningsmodulet. Den anvendes til at
overvåge NØD-STOP-kredsløb og beskyttelsesanordninger.
Tre betingelser skal være opfyldt for at aktivere beskyttelsessikkerhedskombinationen:
– Signalet "Softwarefrigivelse" skal være sendt.
– NØD-STOP-sløjfen skal være lukket.
– Startknappen skal være aktiveret.
På forsiden af beskyttelsessikkerhedskombinationen findes tre grønne LED-lamper til visning af
driften (se Fig. 2.6 - 7
, på side 70):
– LED-lampen "net" viser, at der er spænding på.
– LED-lamperne "Kanal 1" og "Kanal 2" lyser, når der trykkes på startknappen, NØD-STOP-
sløjfen er lukket og meldekredsen ikke signaliserer nogen fejlstatus.
Servicestikdåse (pos. 2 i Fig. 2.6 - 6) 2
Servicestikdåsen er anbragt i strømforsyningsmodulet og sikret med afdækningskappen. Den kan
kun benyttes, når automaten har en 5-leder-forbindelse (L1, L2, L3, N og PE) til forsyningsnettet.
Ved en 4-leder-tilslutning - f.eks. uden N - kan stikdåsen ikke benyttes.
ADVARSEL 2
Overhold også sikkerhedsforskrifterne vedr. livsfarlige spændinger, også når automaten er luk-
ket! (Se afsnit 2.1.5 fra side 29)
