2.8 Spærring af tryklufttilførsel og trykfald

Automatens driftstryk er fast indstillet på 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Trykluftenhedens po-

sition fremgår af pos. 1 i Fig. 2.8 - 1

. De kan afbryde tryklufttilførslen til automaten med afspær-

ringshanen (pos. 2 i Fig. 2.8 - 1

Æ Løsne låsen på afdækningskappen med maskinnøglen.

Æ Løft afdækningskappen af (se Fig. 2.8 - 1).

Æ Drej grebet på afspærringshanen (pos. 1 i Fig. 2.8 - 1) fra vertikal til horisontal position.

Æ Sig på driftstrykmanometeret (pos. 5 i Fig. 2.8 - 1). Når automaten er tændt, reduceres trykket

til 0 MPa (0 bar) i løbet af 1 minut.

VÆR FORSIGTIG

Når maskinen er tændt, må tryklufttilførslen maks. afbrydes i 30 minutter vha. afspærringshanen.

Hvis De har brug for mere tid til udførelse af vedligeholdelses- og servicearbejde på det pneuma-

tiske system, bliver De nødt til at slukke automaten med hovedafbryderen og afbryde trykluftfor-

syningen til automaten.

Stift X11, X13_1 og X13_4

målt mod X12 (GND)

Restspænding når hovedafbryderen

er slået fra Afladetider

X11 < 10 V- < 7 sec

X13_1 < 10 V- < 50 sec

X13_4 < 10 V- < 2 sec

Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed

Softwareversion SR.50x.xx Udgave 01/2006 DK 2.8 Spærring af tryklufttilførsel og trykfald

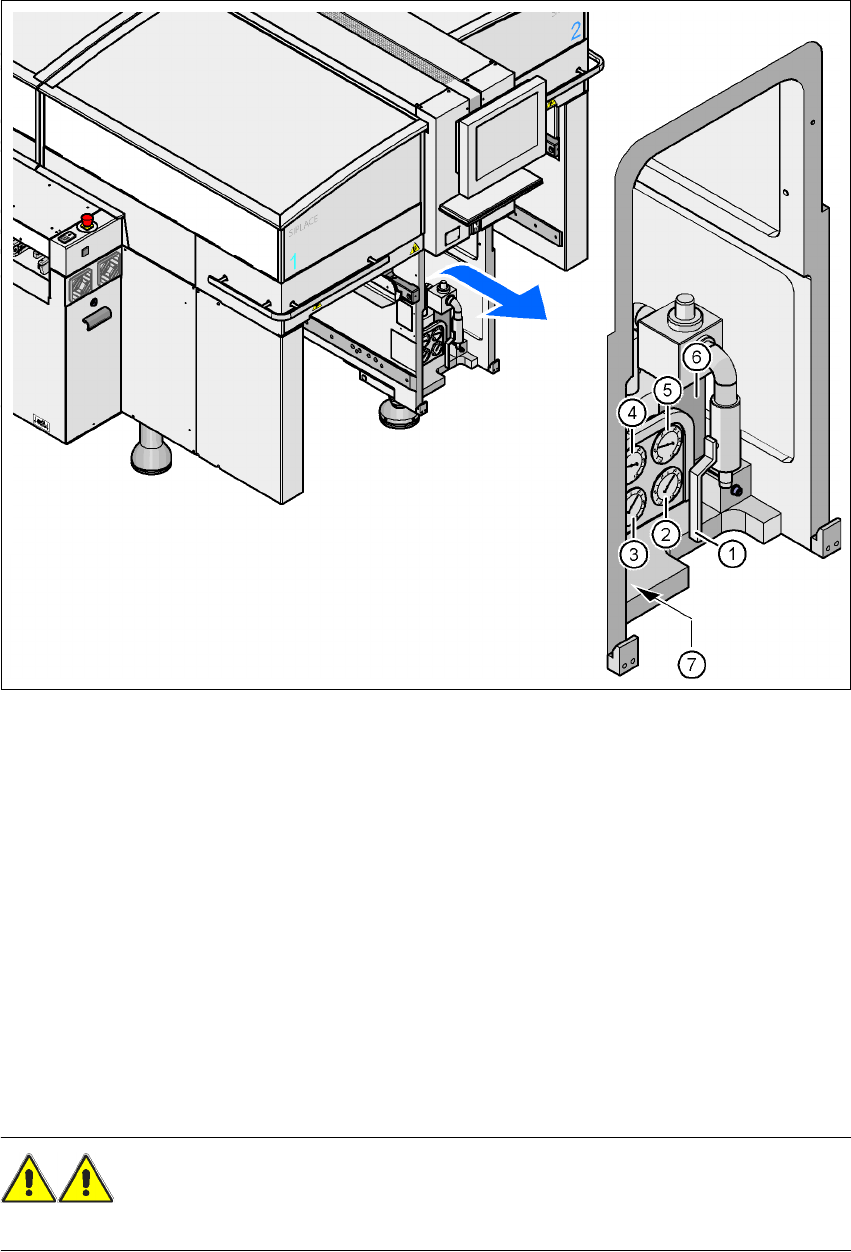

Fig. 2.8 - 1 Trykluftenhed på automaten

(1) Afspærringshane

(2) Manometer til visning af forsyningstryk til maskinkomponenterne

Indstillet tryk: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)

(3) Manometer til visning af forsyningstryk til portalfordelerne

Indstillet tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)

(4) Manometer til visning af forsyningstryk til bulkcase-transportørerne

Indstillet tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)

(5) Manometer til indgangstryk

Indstillet tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)

(6) Trykluftfilter

(7) Unbracoskrue til fastgørelse af pneumatikmodulet

ADVARSEL

Løsne aldrig trykluftledningerne, når de er under tryk. Fare for kvæstelser! 2

2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie

2.9 Automatens energitilstand når hovedafbryderen er slået fra Softwareversion SR.50x.xx Udgave 01/2006 DK

2.9 Automatens energitilstand når hovedafbryderen er

slået fra

Fig. 2.9 - 1 Position af strømforsyningen på automaten

ADVARSEL

Automaten forsynes med 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ hhv. 3 x 415 V~ ± 5 %,

50/60 Hz netspænding. Dele på dette anlæg fører derfor livsfarlige spændinger - også selv om

hovedafbryderen er slået fra. Ukorrekt håndtering af denne automat kan derfor medføre livsfarlige

eller alvorlige kvæstelser samt alvorlig tingskade. 2

Æ Overhold gældende uheldsforebyggende forskrifter og DIN-forskrifter (især DIN EN 60 204,

del 1).

Æ Afdækningskappen over strømforsynigsmodulet må kun åbnes af kvalificeret og skolet per-

sonale.

(1) Hovedafbryder
