Driftsvejledning SIPLACE HF -serie 2 Driftssikkerhed Softwareversion SR.50x.xx Udgave 01/2006 DK 2.9 Automat ens energitilstand når hovedafbryderen er slået fra 79 2 Fig. 2.9 - 2 Position af hov edafbryder og servicest i…
2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie
2.9 Automatens energitilstand når hovedafbryderen er slået fra Softwareversion SR.50x.xx Udgave 01/2006 DK
78
2.9 Automatens energitilstand når hovedafbryderen er
slået fra
2

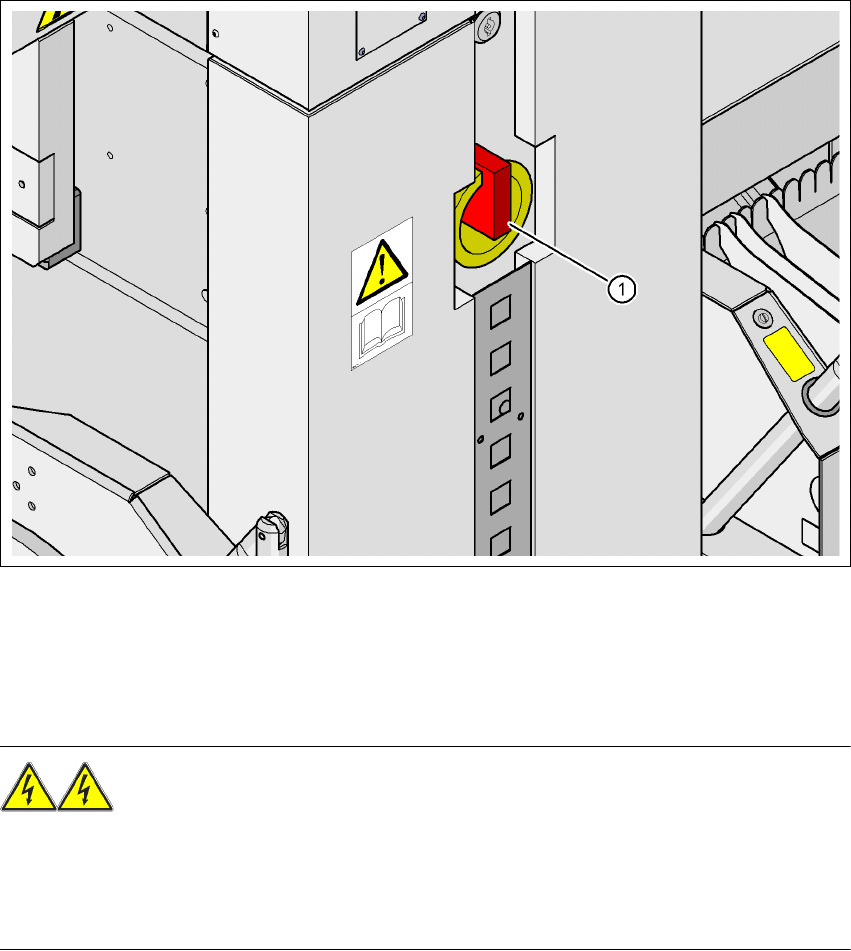

Fig. 2.9 - 1 Position af strømforsyningen på automaten
2
ADVARSEL
Automaten forsynes med 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ hhv. 3 x 415 V~ ± 5 %,
50/60 Hz netspænding. Dele på dette anlæg fører derfor livsfarlige spændinger - også selv om
hovedafbryderen er slået fra. Ukorrekt håndtering af denne automat kan derfor medføre livsfarlige
eller alvorlige kvæstelser samt alvorlig tingskade. 2
Æ Overhold gældende uheldsforebyggende forskrifter og DIN-forskrifter (især DIN EN 60 204,
del 1).
Æ Afdækningskappen over strømforsynigsmodulet må kun åbnes af kvalificeret og skolet per-
sonale.
(1) Hovedafbryder
Driftsvejledning SIPLACE HF-serie 2 Driftssikkerhed
Softwareversion SR.50x.xx Udgave 01/2006 DK 2.9 Automatens energitilstand når hovedafbryderen er slået fra
79
2

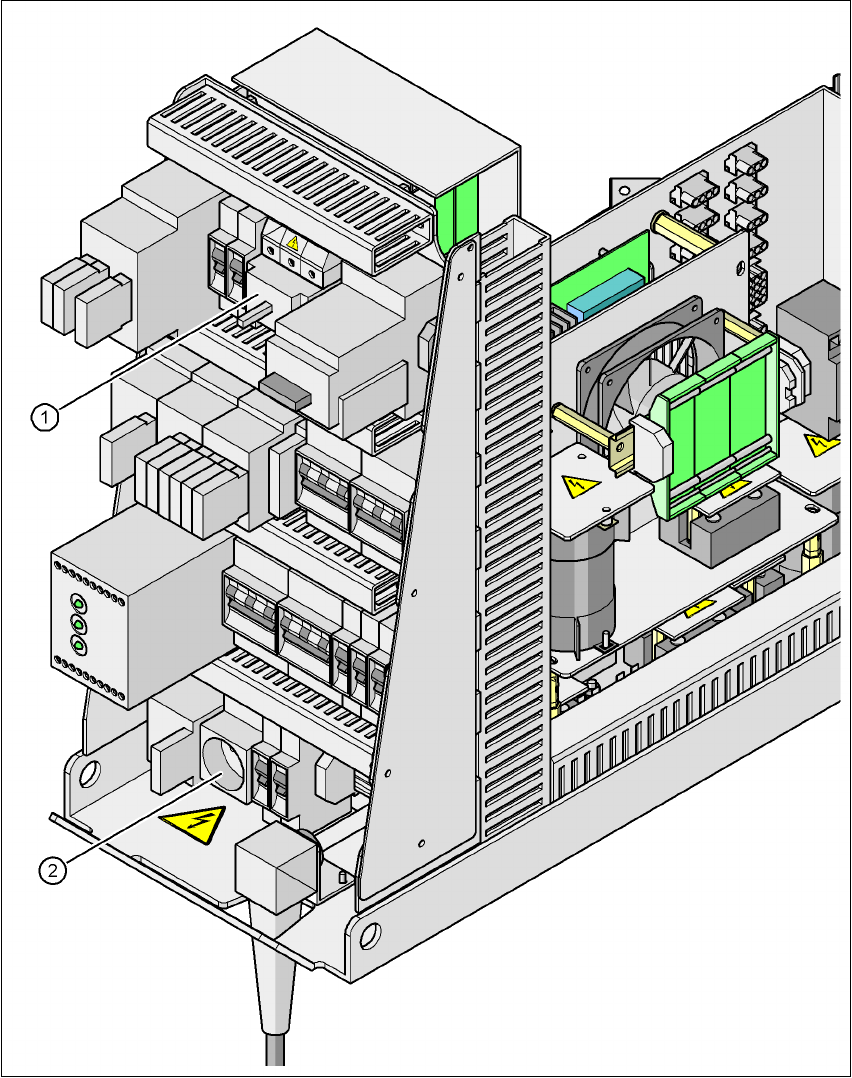

Fig. 2.9 - 2 Position af hovedafbryder og servicestikdåse
(1) Hovedafbryder
(2) Servicestikdåse
2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie
2.9 Automatens energitilstand når hovedafbryderen er slået fra Softwareversion SR.50x.xx Udgave 01/2006 DK
80
2

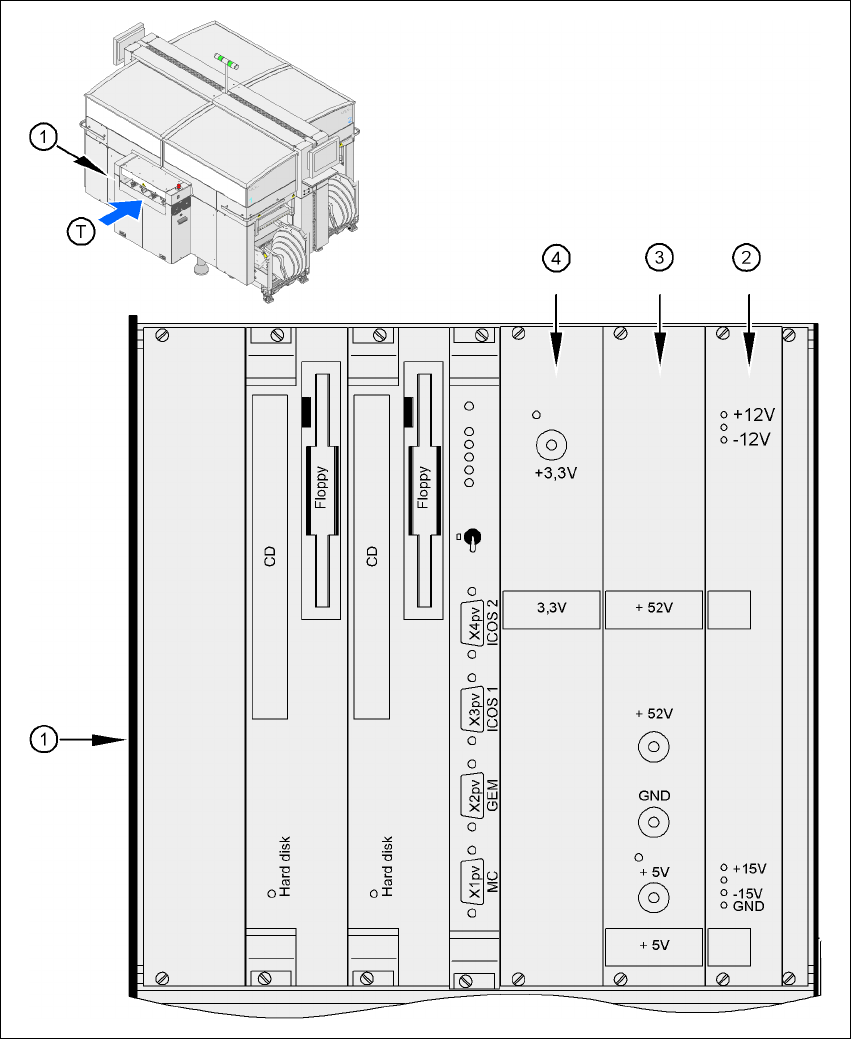

Fig. 2.9 - 3 Computerenhedens position
2
(1) Computerenhed (øverste del)
(2) Strømforsyningsmodul ±12V-/±15V-
(3) Strømforsyningsmodul + 5 V-/+ 52 V-
(4) Strømforsyningsmodul + 3,3 V-
(T) Printplade-transportretning
