Konstruktionsgrupper må ikke komme i kontakt med opladbare og højisolerende stoffer som f.eks.

kunststoffolie, isolerende bordplader eller tøj fremstillet af kunstfibre.

Konstruktionsgrupper må kun lægges fra på ledende underlag (bord med ESD-underlag, ledende

ESD-skumstof, ESD-emballagepose, ESD-transportbeholder).

Konstruktionsgrupper må ikke komme i nærheden af skærmterminaler, monitorer eller fjernsyn.

Afstanden til skærmen skal være mindst > 10 cm.

2.11.4 Måling og ændring af ESD-konstruktionsgrupper

På konstruktionsgrupperne må der kun måles på følgende betingelser:

– måleudstyret er jordforbundet (f.eks. via jordledning) eller

– målehovedet aflades kort før måling gennemføres med potentialfrit måleudstyr (f.eks. berø-

ring af metalblankt styrehus).

Æ Benyt altid en jordforbundet loddekolbe til loddearbejde.

2.11.5 Forsendelse af ESD-konstruktionsgrupper

Æ Konstruktionsgrupper og komponenter skal principielt altid opbevares og forsendes i ledende

emballage (f.eks. metalliserede kunststofkartoner eller metalbokse).

Hvis emballagen ikke er ledende, skal konstruktionsgrupperne pakkes ind i et ledende mate-

riale, før de lægges i emballagen. Til dette formål kan man f.eks. benytte ledende skum-

gummi, ESD-pose, almindelig alufolie eller papir - under ingen omstændigheder

kunststofposer eller -folier). 2

Æ Ved konstruktionsgrupper med indbyggede batterier skal man være opmærksom på, at den

ledende emballage ikke kommer til at berøre batteritilslutningerne eller kortslutter. Tilslutnin-

gerne kan evt. tildækkes med isoleringsbånd eller isoleringsmateriale.

2 Driftssikkerhed Driftsvejledning SIPLACE HF-serie

2.11 ESD-bestemmelser Softwareversion SR.50x.xx Udgave 01/2006 DK

Driftsvejledning SIPLACE HF-serie 3 Tekniske data

Softwareversion SR.50x.xx Udgave 01/2006 DK 3.1 Maskinbeskrivelse

3 Tekniske data

3.1 Maskinbeskrivelse

3.1.1 Oversigt

SMD-bestykningssystemerne til SIPLACE HF-serien udmærker sig ved høj fleksibilitet i konfigu-

rationen, høj bestykningskapacitet og super præcision. Automaterne dækker et komponentspek-

trum fra 0201 til 125 x 10 mm², hvis bestykningskapaciteten er høj. 3

Systemet kan bestykke på to forskellige måder: 3

– Collect&Place-processen med revolverhoveder til komponenter fra størrelse 0201 til

Finepitch

– Pick&Place-processen med SIPLACE TwinHead til Finepitch- og OSC-komponenter

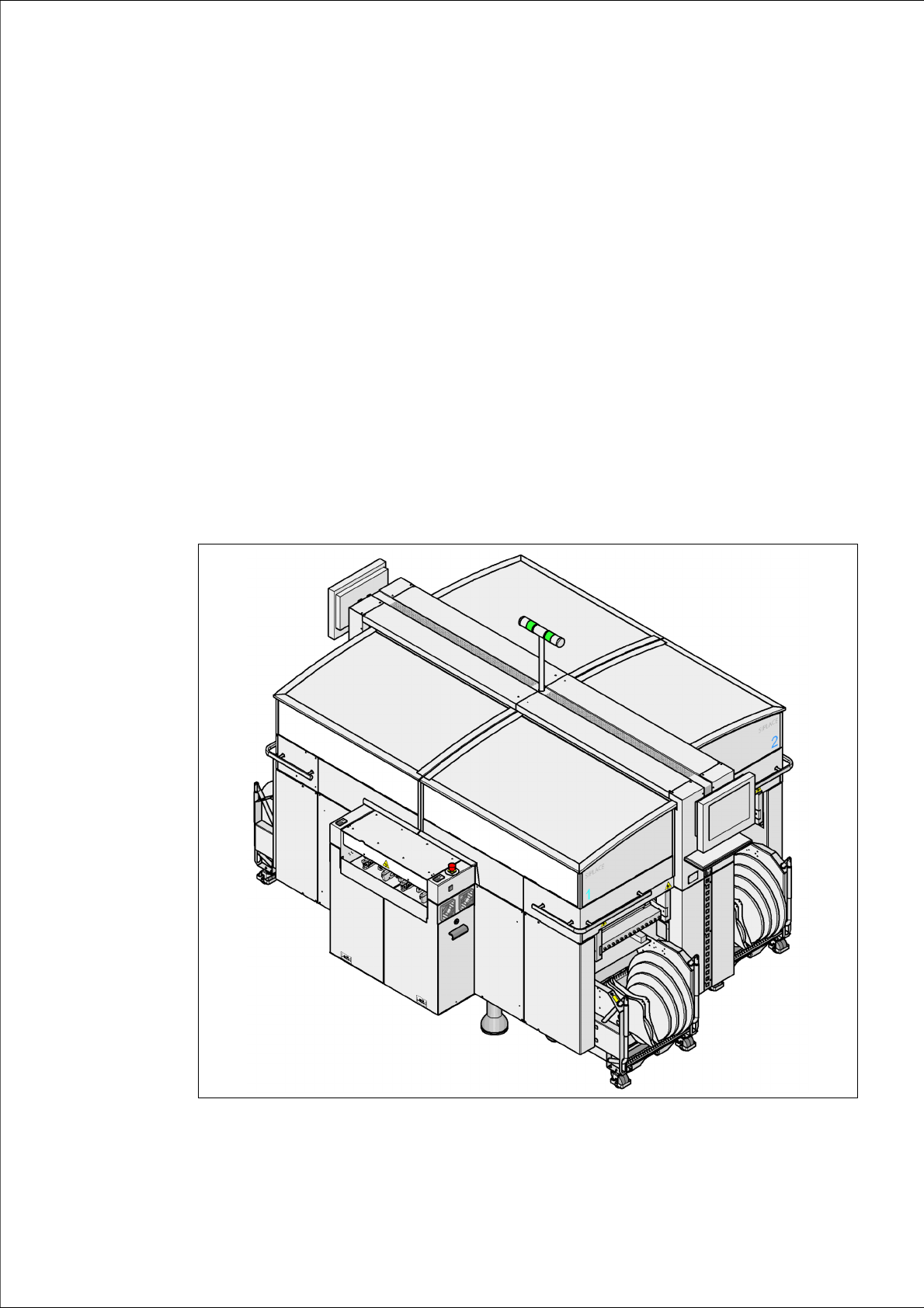

Fig. 3.1 - 1 HF/3-bestykningsautomat, samlet oversigt
