2.11 下侧导齿轮 Page 2-38 6. 在 L 侧用十字螺丝刀， 在 R 侧用一字螺丝 刀拆卸齿轮固定螺钉。 ∗ 螺钉是紧固在一起的。 7. 拆卸齿轮。 INT F-C-P EA02-A02-00
2.11 下侧导齿轮
Page 2-37
3.
拆卸导杆和弹簧。
4.
拆卸 L 侧的齿轮盘固定螺钉 (2 处) 后，
拆卸齿轮盘。
5.
拆卸 R 侧的固定螺钉 (2 处) 后，拆卸齿
轮压紧盖。
•
拆卸下的齿轮压紧盖状态
下一页
R 侧
齿轮压紧盖
L 侧
齿轮盘
INTF-C-PEA02-A02-00
2.11 下侧导齿轮
Page 2-38
6.
在 L 侧用十字螺丝刀，在 R 侧用一字螺丝
刀拆卸齿轮固定螺钉。
∗
螺钉是紧固在一起的。
7.
拆卸齿轮。
INTF-C-PEA02-A02-00

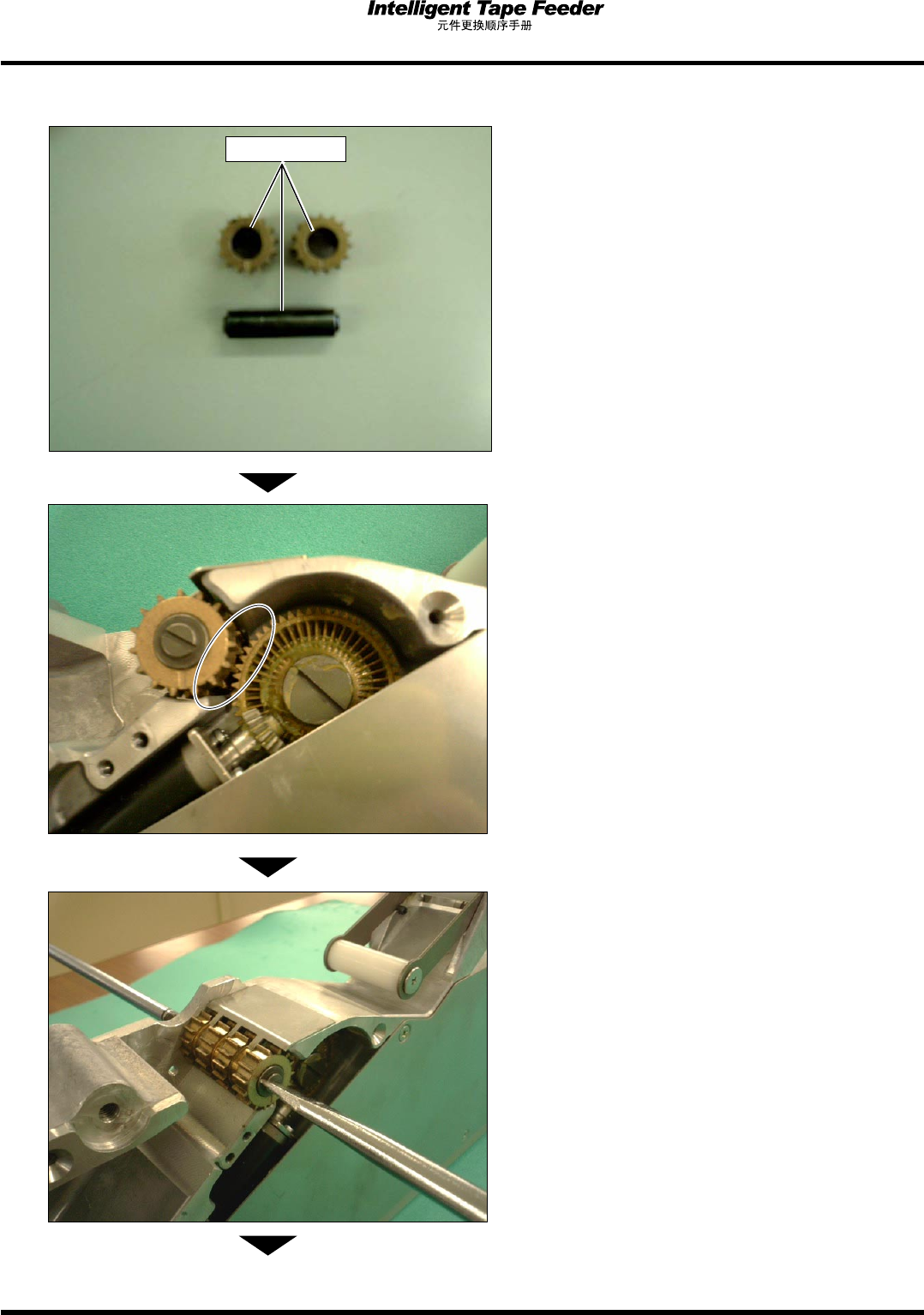

2.11 下侧导齿轮
Page 2-39
安装
1.
更换新齿轮后，在平移面上薄薄地涂敷润
滑脂。
∗
请使用如下润滑脂。
MP 润滑脂 2S
(型号: N510006423AA)
2.
组装时，使齿轮齿相吻合，并组装。
3.
在 L 侧用十字螺丝刀，在 R 侧用一字螺丝
刀紧固齿轮固定螺钉。
∗
螺钉是紧固在一起的。
下一页
INTF-232P
平移面
INTF-C-PEA02-A02-00
