2.11 下侧导齿轮 Page 2-41 6. 确认齿轮盘的前端和齿轮圆的位置关系是 否适当。 ∗ 以目视确认从齿根圆中有没有突出齿轮盘的前 端边缘。 ∗ 请在把齿轮盘轻轻压到齿轮槽部的状态下紧固 螺钉。 齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的 前端边缘从齿根圆突出，有可能压紧胶带将会 致使导入动作变得异常。 ( 好的例子 ) I NT F-212P ( 不好的例子 ) I NT F-213P ∗ 前端边缘突出时，请放松齿轮盘固定螺钉…
2.11 下侧导齿轮
Page 2-40

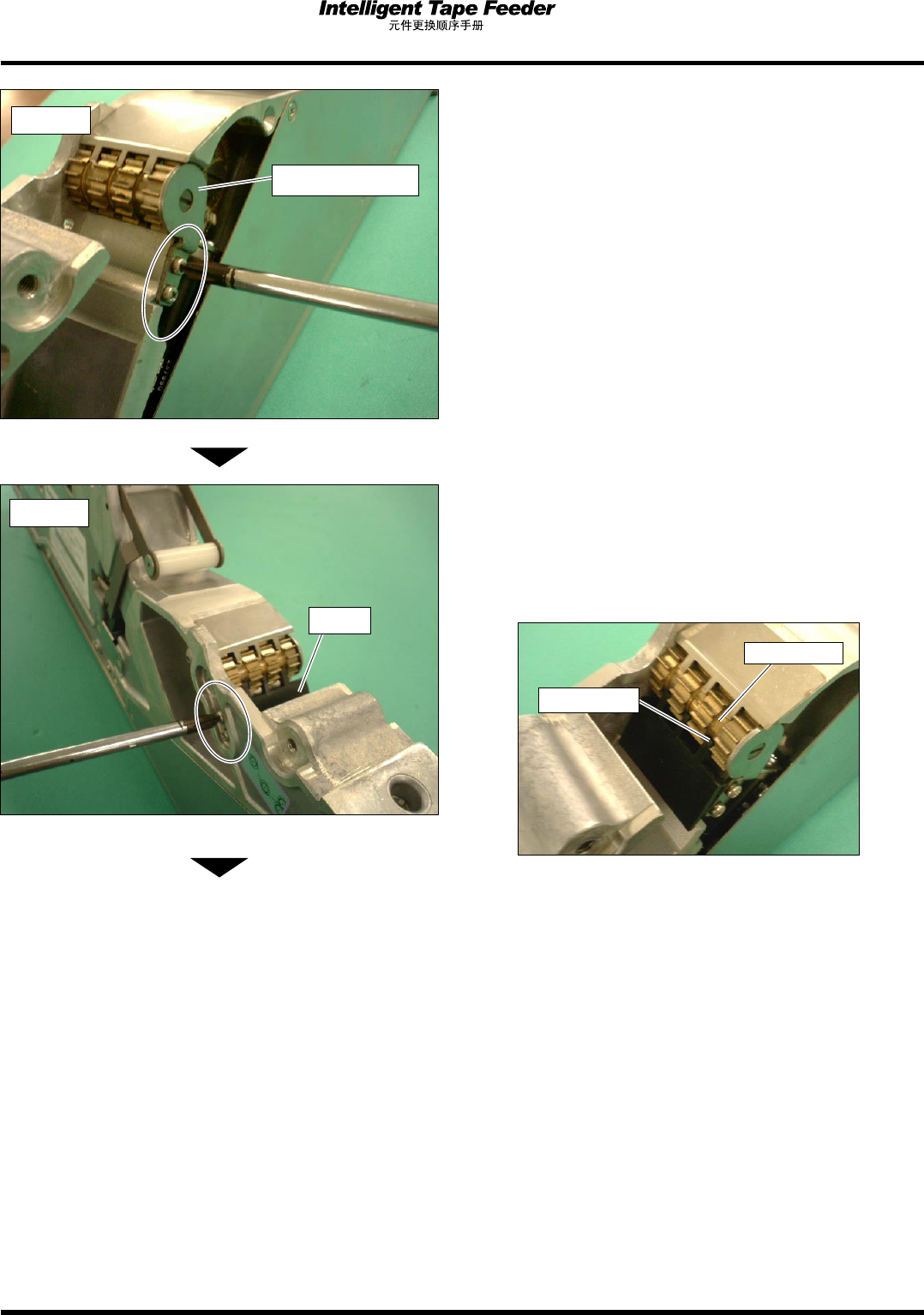

4.
安装好 R 侧的齿轮压紧盖之后，用固定螺
钉 (2 处) 紧固。
5.
安装好齿轮盘之后，用 L 侧的齿轮盘固定
螺钉 (2 处) 紧固。
∗
组装时，请使齿轮盘的凸钩插入到齿轮槽之间。
下一页
R 侧
齿轮压紧盖
L 侧
齿轮盘
齿轮槽
齿轮盘凸钩
INTF-C-PEA02-A02-00
2.11 下侧导齿轮
Page 2-41

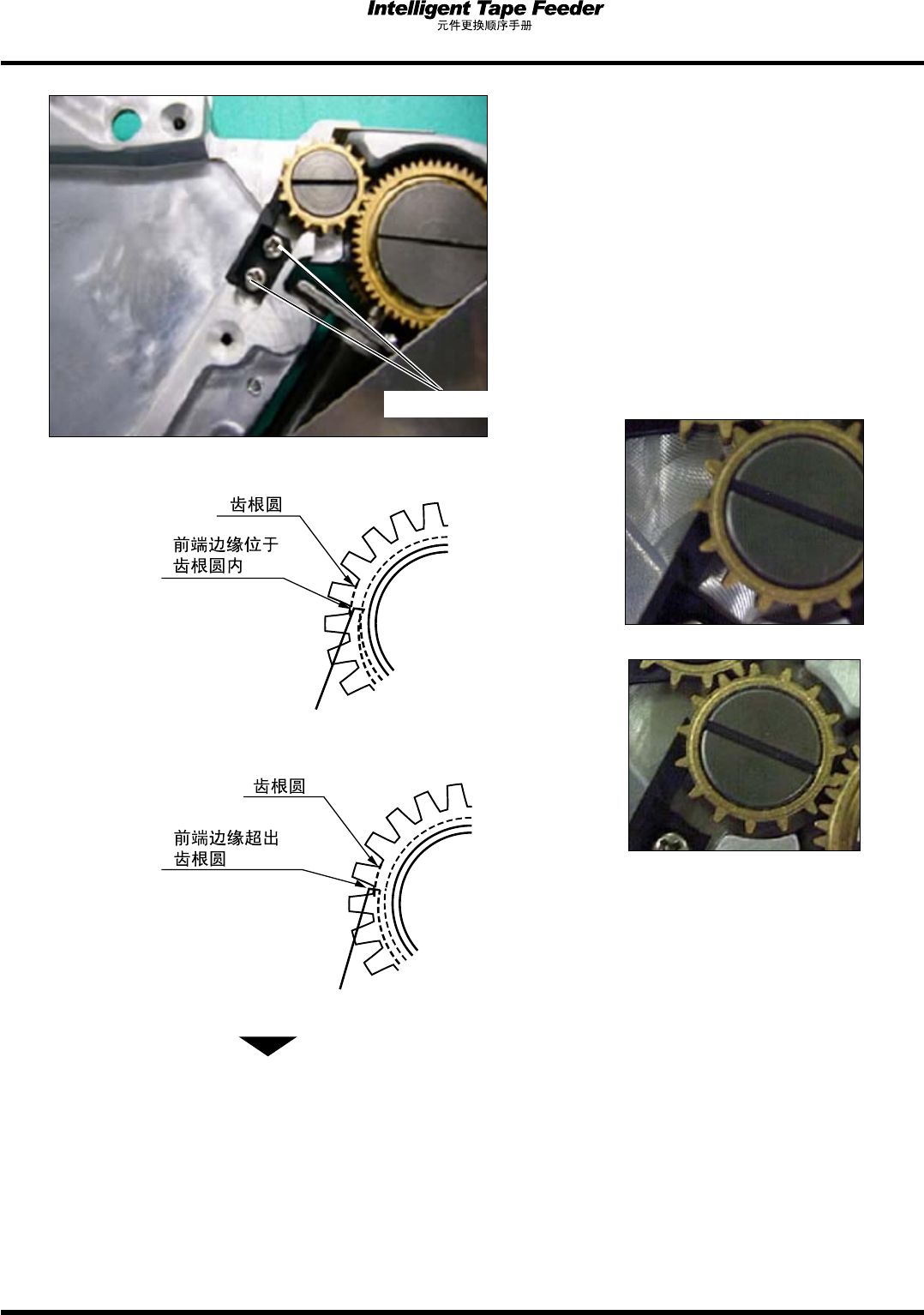

6.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
∗
以目视确认从齿根圆中有没有突出齿轮盘的前
端边缘。
∗
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的
前端边缘从齿根圆突出，有可能压紧胶带将会
致使导入动作变得异常。
(好的例子)
INTF-212P
(不好的例子)
INTF-213P
∗
前端边缘突出时，请放松齿轮盘固定螺钉，调
整齿轮盘的位置之后重新再紧固。然后进行检
查。
下一页
(好的例子)
INTF-108C
(不好的例子)
INTF-107C
INTF-C-PEA02-A02-00
INTF-168P
齿轮盘固定螺钉
2.11 下侧导齿轮
Page 2-42
L 侧

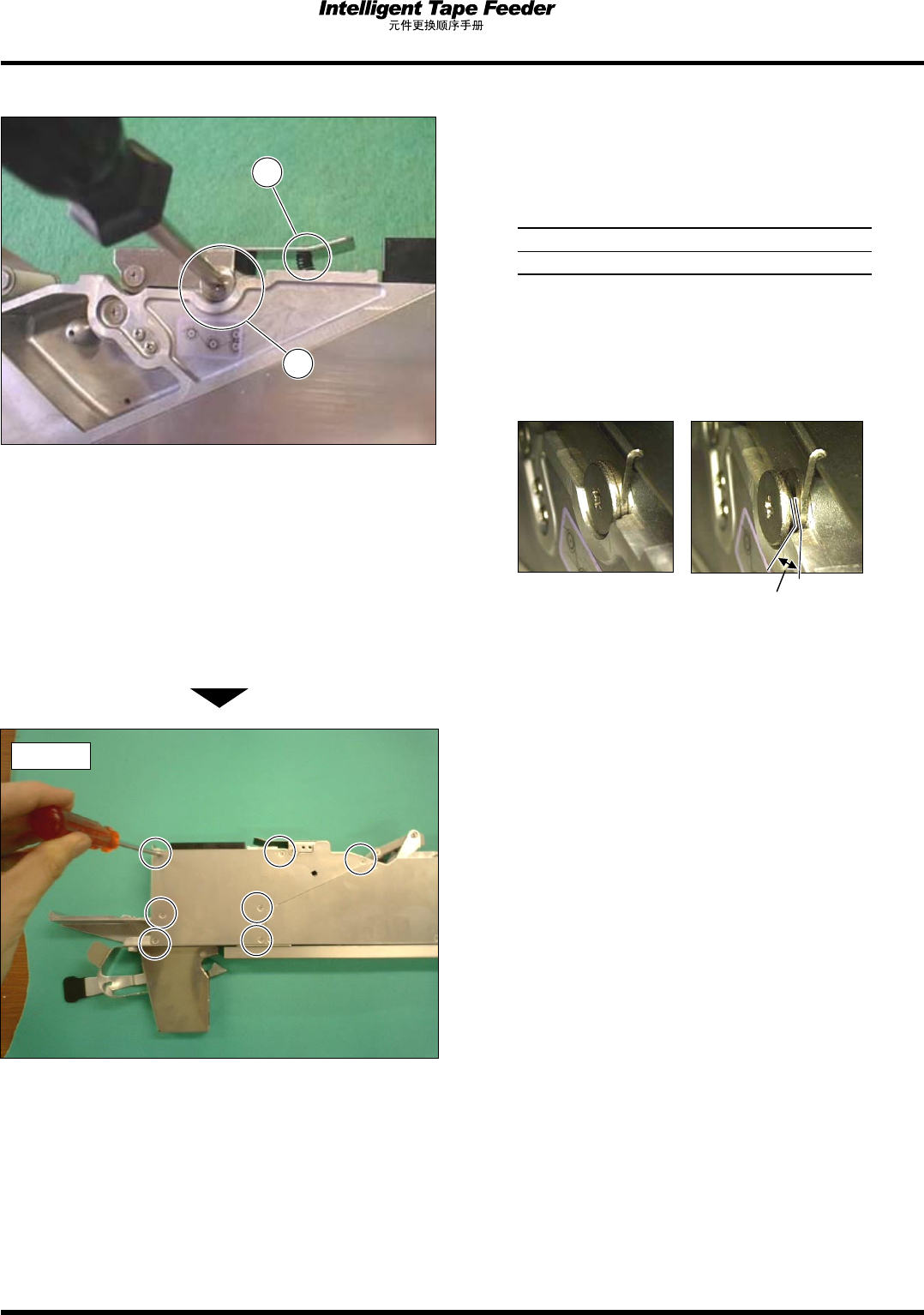

7.
用固定螺钉暂时拧紧导杆
。
8.
安装好弹簧
之后，正式拧紧固定螺钉。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，导杆的动作将会变得不
顺畅。
(好的例子) (不好的例子)
照片 a 照片 b
INTF-226P
INTF-227P
间隙
9.
安装好盖之后，用
{
部分的固定螺钉紧固。
R 侧
INTF-203P
2
1
INTF-C-PEA02-A02-00
