1.4 压紧胶带盖 Page 1-10 L 侧 2. 拔出 L 侧 /R 侧的压紧胶带盖 。 • 压紧胶带盖可容易拔出。 R 侧 3. 拆卸磁性固定定位螺钉 。 定位螺钉的位置 4. 拆卸磁铁 。 I NT F-162P I NT F-163P 1 1 I NT F-164P 2 I NT F-165P 2 I NT F-166P 3 INT F-C-P EA01-A01-00
1.4 压紧胶带盖
Page 1-9
1.4
压紧胶带盖
压紧胶带盖压紧胶带盖
压紧胶带盖
使用工具 十字螺丝刀 (位号码 1)、六角扳手 (1 mm)
拆卸
要拆卸的盖 (L 侧)
要拆卸的盖 (R 侧)
L 侧
1.
将 L 侧/R 侧
{
部分的螺钉全部拆卸后，拆
卸盖。(LR 各有 10 处)
L 侧
∗
L 侧，请以盖 A 和 B 重叠的部分
为支点，扳
起盖，并拆卸。
R 侧
下一页
INTF-160P
INTF-161P
INTF-081E
INTF-160P
A
B
1
INTF-082E
INTF-C-PEA01-A01-00
1.4 压紧胶带盖
Page 1-10
L 侧

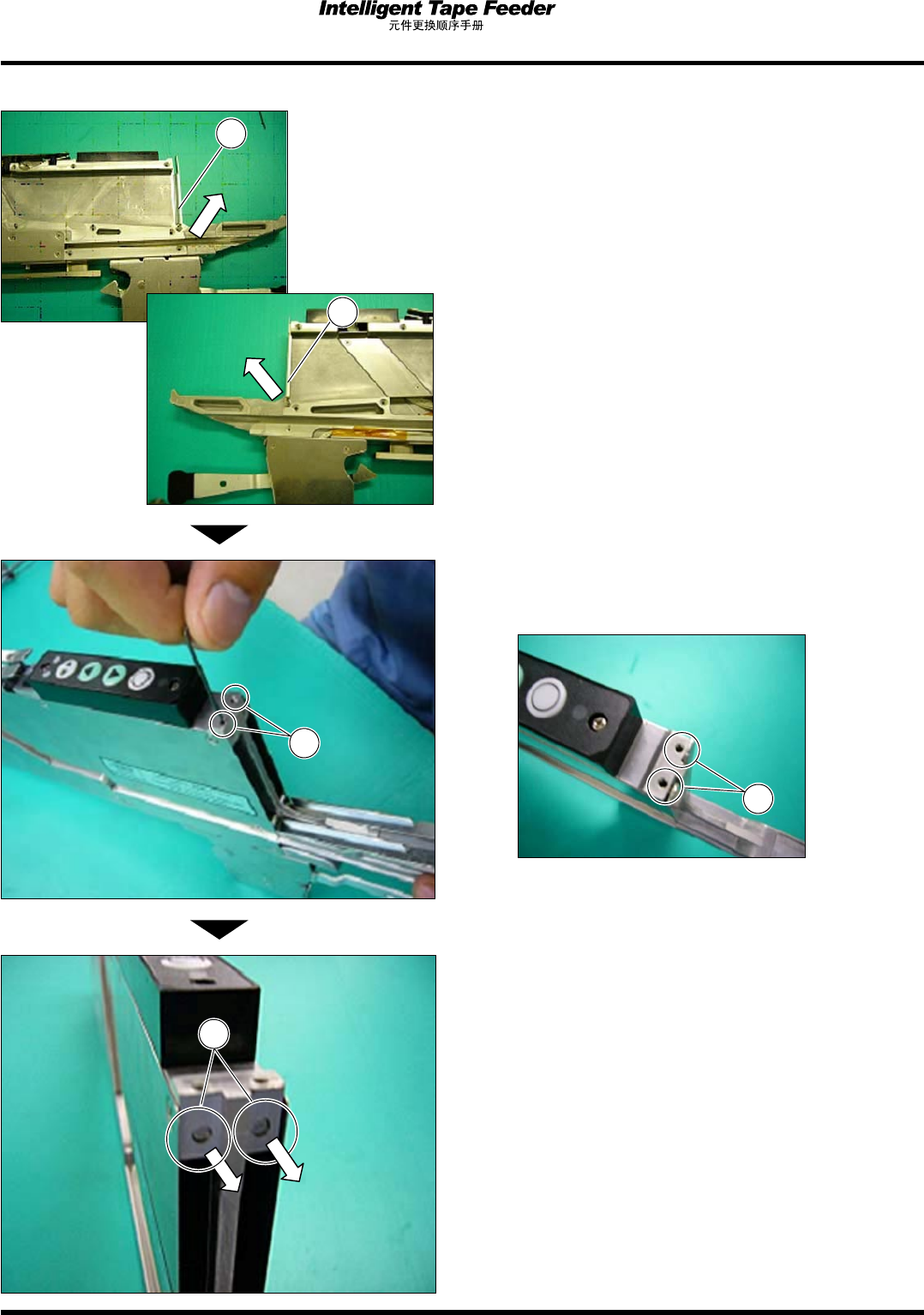

2.
拔出 L 侧/R 侧的压紧胶带盖
。
•
压紧胶带盖可容易拔出。
R 侧
3.
拆卸磁性固定定位螺钉
。
定位螺钉的位置
4.
拆卸磁铁
。
INTF-162P
INTF-163P
1
1
INTF-164P
2
INTF-165P
2
INTF-166P
3
INTF-C-PEA01-A01-00
1.4 压紧胶带盖
Page 1-11
安装
1.
安装磁铁
。
2.
安装磁性固定定位螺钉
。
拧紧扭矩
40 N
cm (
±
5 N
cm)
L 侧
3.
将 L 侧/R 侧的压紧胶带盖
插进。
R侧
下一页
INTF-162P
INTF-163P
3
3
INTF-166P
1
INTF-164P
2
INTF-C-PEA01-A01-00
