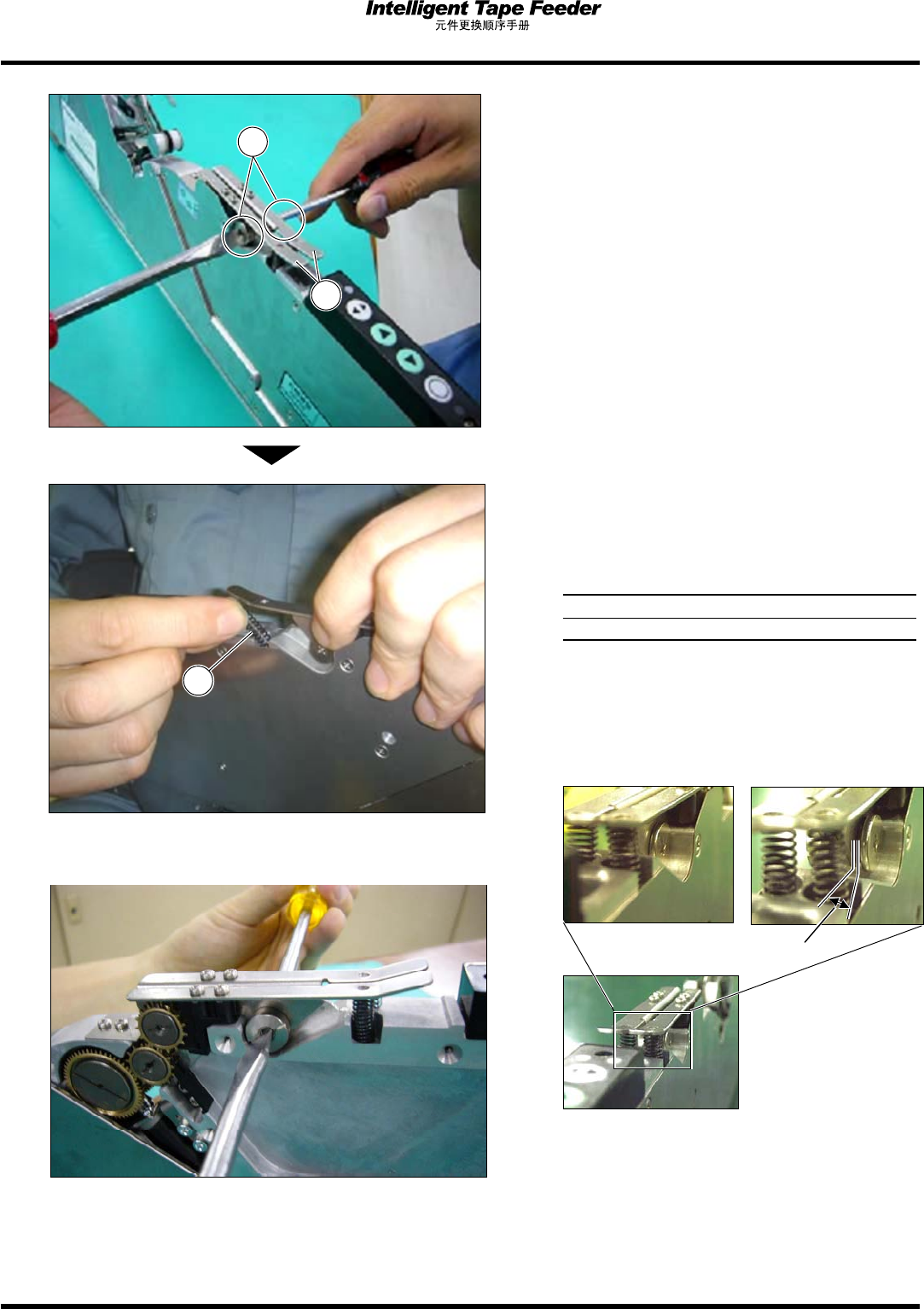

1.6 上侧齿轮盘
Page 1-21
5.
安装好 R 侧/L 侧的导杆
之后，暂时拧紧
固定螺钉
。
6.
将 R 侧/L 侧的弹簧
放入。
7.
将固定螺钉正式拧紧后使其固定。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，导杆的动作将会变得不
顺畅。
L 侧
(好的例子) (不好的例子)
照片 a 照片 b
INTF-218P
INTF-219P
间隙
INTF-217P
INTF-170P
4
5
INTF-174P
6
INTF-C-PEA01-A02-00

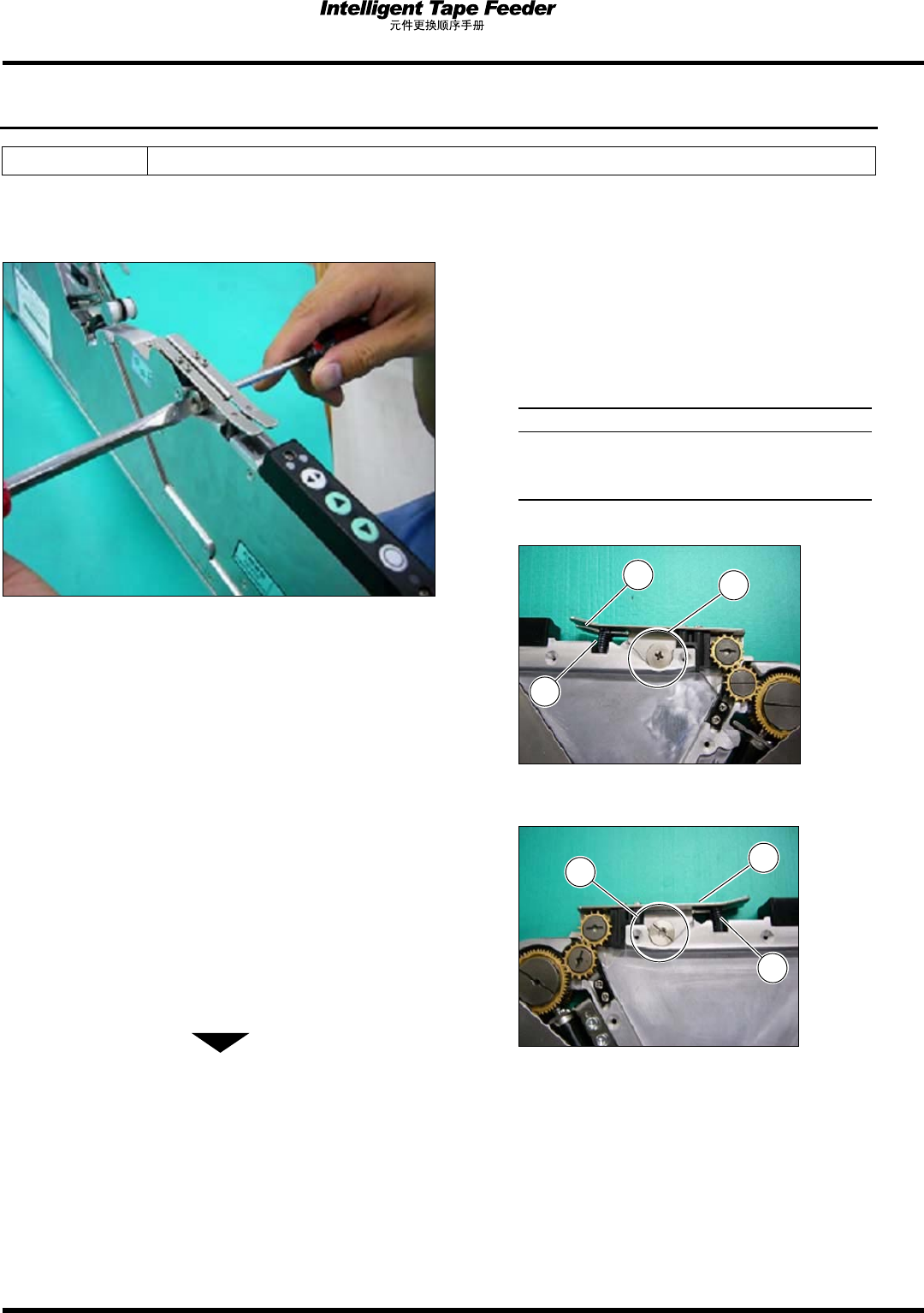

1.7 导杆部弹簧
Page 1-22
1.7
导杆部弹簧
导杆部弹簧导杆部弹簧
导杆部弹簧
使用工具 十字螺丝刀 (位号码 2) 、一字螺丝刀
拆卸
L 侧 R侧
1.
在 L 侧用一字螺丝刀，在 R 侧用十字螺丝
刀拆卸固定螺钉
。
•
螺钉是紧固在一起的。
∗
拆卸固定螺钉
时，请注意不要使弹簧
弹出。
名称
固定螺钉
弹簧
导杆
R 侧
L 侧
下一页
INTF-171P
1
3
2
INTF-172P
3
2
1
INTF-C-PEA01-A02-00
INTF-170P

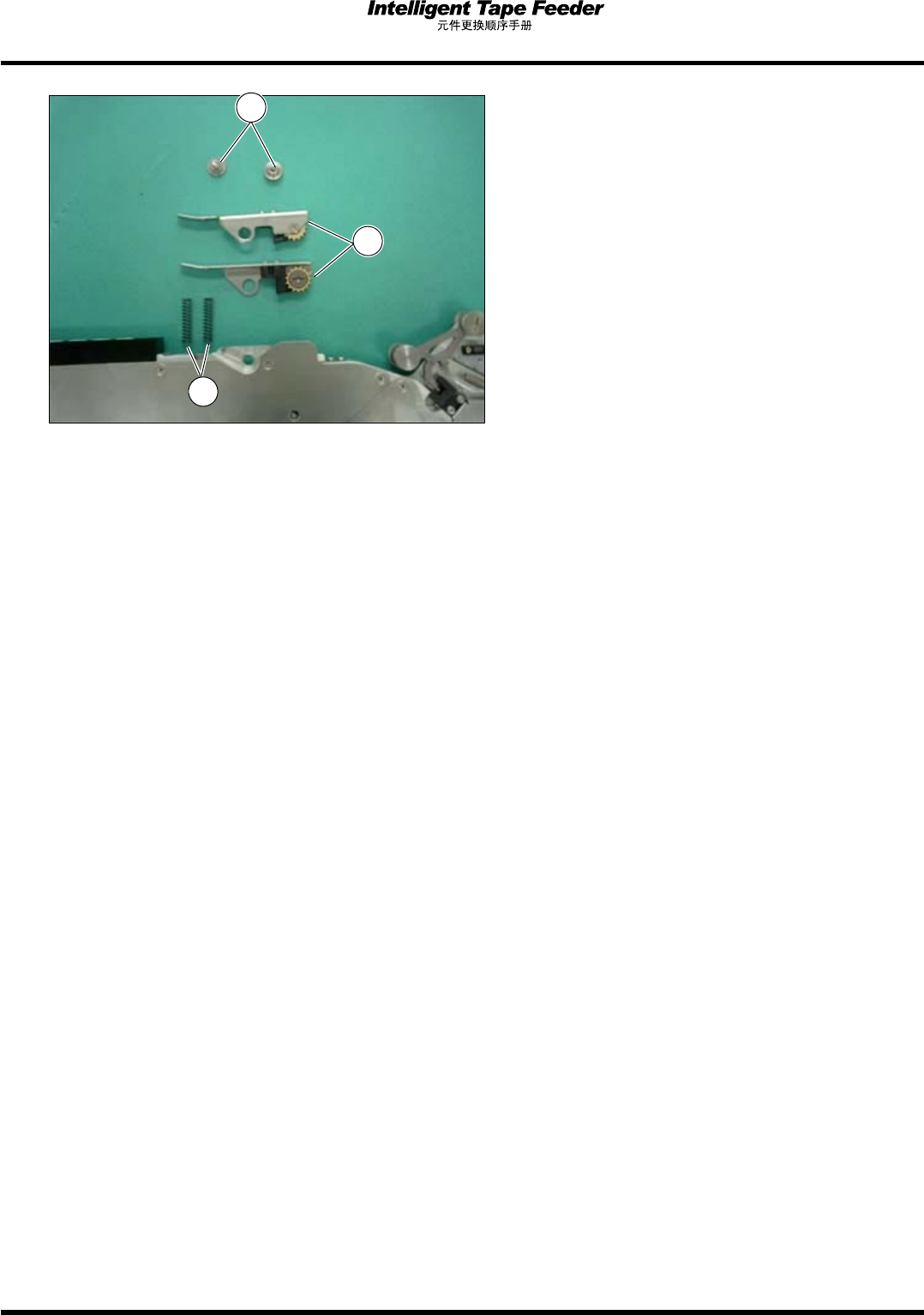

1.7 导杆部弹簧
Page 1-23
2.
拆卸导杆
和弹簧
。
INTF-173P
1
3
2
INTF-C-PEA01-A02-00
