1.8 下侧导齿轮 Page 1-32 8. 安装好 L 侧 /R 侧的盖之后， 将 { 部分的螺 钉全部固定。 (LR 各有 10 处 ) 拧紧扭矩 40 N cm ( ± 5 N cm) R 侧 L 侧 • 安装 L 侧的盖 B 时，请在挂住部分 插进盖 A 下面的状态下安装。 ∗ 拧紧螺钉时，请将各螺钉慢慢拧紧，以避免发 生盖浮起的现象 。 I NT F-160P I NT F-161P I NT F-160P A…
1.8 下侧导齿轮
Page 1-31
5.
安装好 R 侧/L 侧的导杆
之后，暂时拧紧
固定螺钉
。
6.
将 R 侧/L 侧的弹簧
放入。
7.
将固定螺钉正式拧紧后使其固定。
拧紧扭矩
100 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，导杆的动作将会变得不
顺畅。
L 侧
下一页
(好的例子) (不好的例子)
照片 a 照片 b
INTF-218P
INTF-219P
间隙
INTF-217P
INTF-170P
1
2
INTF-174P
3
INTF-C-PEA01-A03-00
1.8 下侧导齿轮
Page 1-32
8.
安装好 L 侧/R 侧的盖之后，将
{
部分的螺
钉全部固定。
(LR 各有 10 处)
拧紧扭矩
40 N
cm (
±
5 N
cm)
R 侧
L 侧
•
安装 L 侧的盖 B 时，请在挂住部分
插进盖 A
下面的状态下安装。
∗
拧紧螺钉时，请将各螺钉慢慢拧紧，以避免发
生盖浮起的现象
。
INTF-160P
INTF-161P
INTF-160P
A
B
1
INTF-083E
INTF-209P
2
INTF-C-PEA01-A03-00

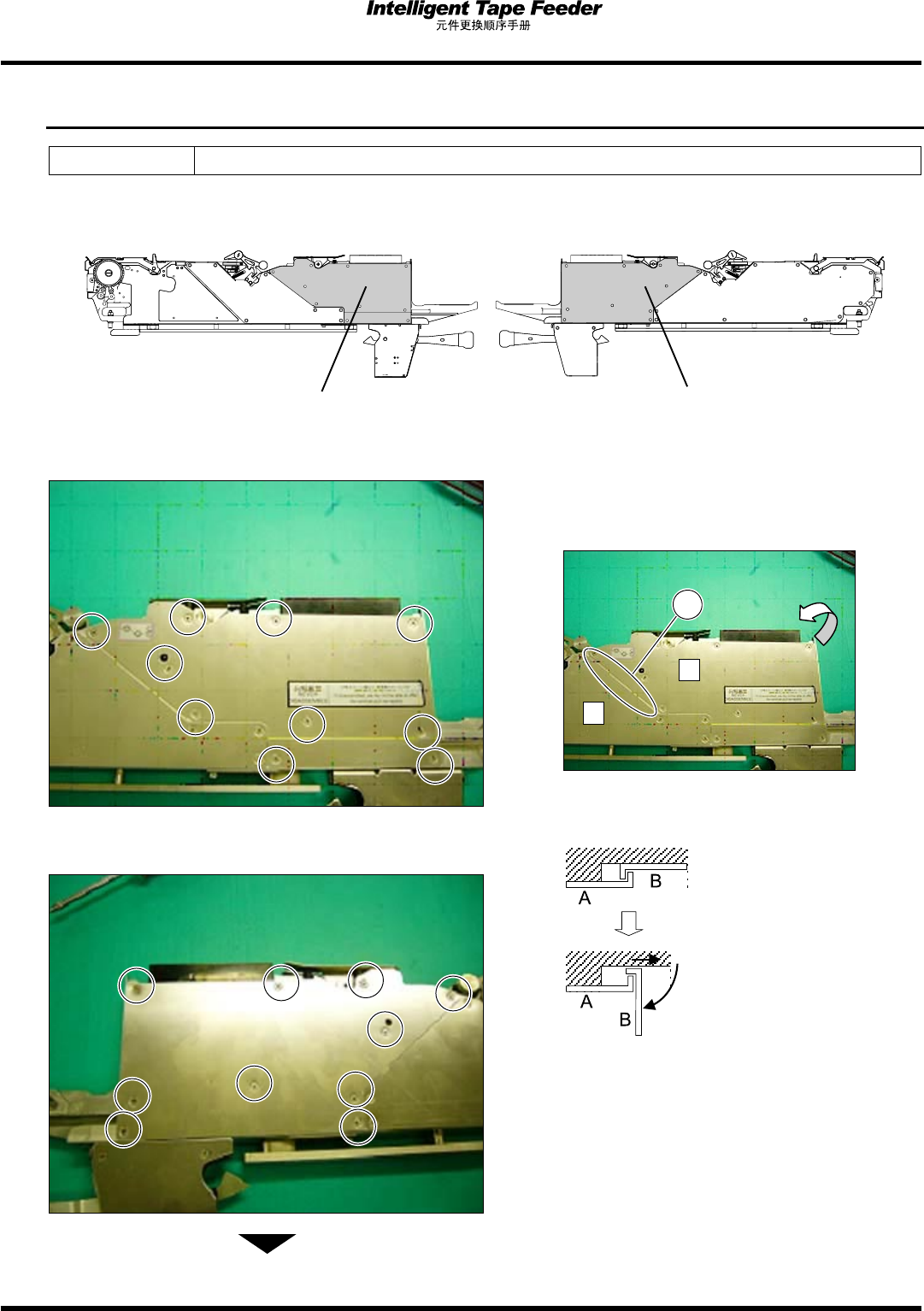

1.9 下侧齿轮盘
Page 1-33
1.9
下侧齿轮盘
下侧齿轮盘下侧齿轮盘
下侧齿轮盘
使用工具 十字螺丝刀 (位号码 1)
拆卸
要拆卸的盖 (L 侧)
要拆卸的盖 (R 侧)
L 侧
1.
将 L 侧/R 侧
{
部分的螺钉全部拆卸后，拆
卸盖。(LR 各有 10 处)
L 侧
∗
L 侧，请以盖 A 和 B 重叠的部分
为支点，扳
起盖，并拆卸。
R 侧
下一页
INTF-082E
INTF-160P
INTF-161P
INTF-160P
A
B
1
INTF-081E
