1.9 下侧齿轮盘 Page 1-35 安装 L 侧 R 侧 1. 安装好齿轮盘 之后，用齿轮盘固定螺钉 紧固。 拧紧扭矩 40 N cm ( ± 5 N cm) 名称 齿轮 2. 确认齿轮盘的前端和齿轮圆的位置关系是 否适当。 ∗ 请以目视确认从齿根圆中有没有突出齿轮盘的 前端边缘。 ∗ 请在把齿轮盘轻轻压到齿轮槽部的状态下紧固 螺钉。 齿轮盘的凸钩前 端离开 齿轮槽 部时， 齿轮盘的 前 端边缘从齿根圆 突出…
1.9 下侧齿轮盘
Page 1-34
L 侧
2.
将齿轮盘固定螺钉
全部拆卸后，拆卸齿
轮盘
。
R 侧
拆卸下齿轮盘的状态 (R 侧)
INTF-169P
2
INTF-084E
INTF-167P
1
INTF-168P
1
INTF-C-PEA01-A03-00

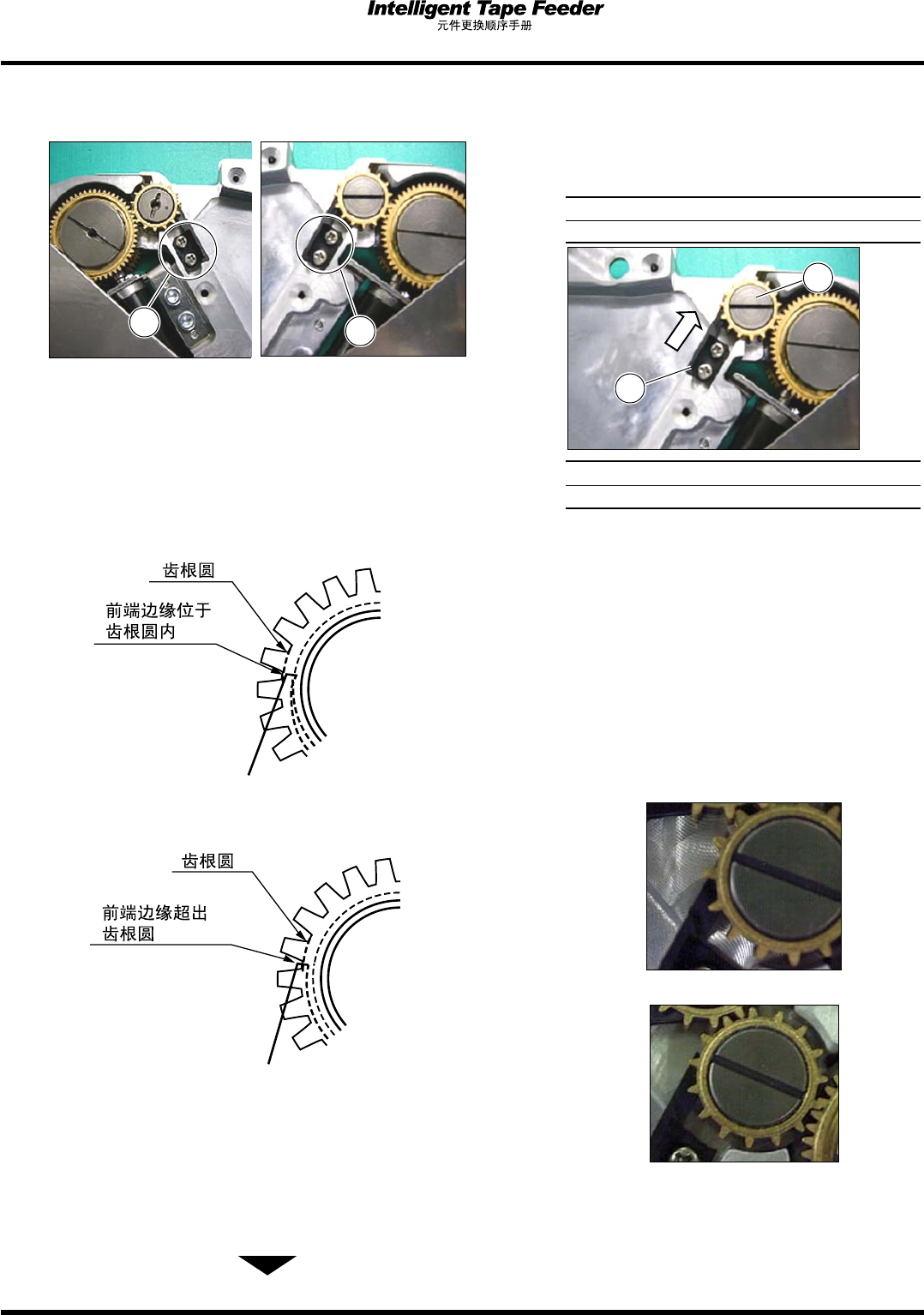

1.9 下侧齿轮盘
Page 1-35
安装
L 侧 R侧
1.
安装好齿轮盘
之后，用齿轮盘固定螺钉
紧固。
拧紧扭矩
40 N
cm (
±
5 N
cm)
名称
齿轮
2.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
∗
请以目视确认从齿根圆中有没有突出齿轮盘的
前端边缘。
∗
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的前
端边缘从齿根圆突出，有可能压紧胶带将会致使
导入动作变得异常。
(好的例子)
INTF-212P
(不好的例子)
INTF-213P
∗
前端边缘突出时，请放松齿轮盘固定螺钉，调
整齿轮盘的位置之后重新再紧固。然后进行检
查。
下一页
INTF-168P
2
INTF-167P
2
INTF-168P
1
3
INTF-C-PEA01-A03-00
(好的例子)
INTF-108C
(不好的例子)
INTF-107C
1.9 下侧齿轮盘
Page 1-36
L 侧
3.
安装好 L 侧/R 侧的盖之后，将
{
部分的螺
钉全部固定。
(LR 各有 10 处)
拧紧扭矩
40 N
cm (
±
5 N
cm)
R 侧
L 侧
•
安装 L 侧的盖 B 时，请在挂住部分
插进盖 A
下面的状态下安装。
∗
拧紧螺钉时，请将各螺钉慢慢拧紧，以避免发
生盖浮起的现象
。
INTF-160P
INTF-161P
INTF-160P
A
B
1
INTF-083E
INTF-209P
2
INTF-C-PEA01-A03-00
