Feeder 维修手册 - 第70页
1.12 张力 U 传感器 Page 1-58 6. 拔出连接器。 ∗ 拔出连接器时不要拉配线，而应抓住连接器部 分，将其拔出。 • L 侧传感器 → CN5: S/LPH R 侧传感器 → CN4: RPH ∗ 在作业时应采取静电对 策。 另外， 请注 意断线。 7. 拆卸 L 侧 /R 侧传感器。 INTF- C-PEA01-A04-00
1.12
张力
U
传感器
Page 1-57

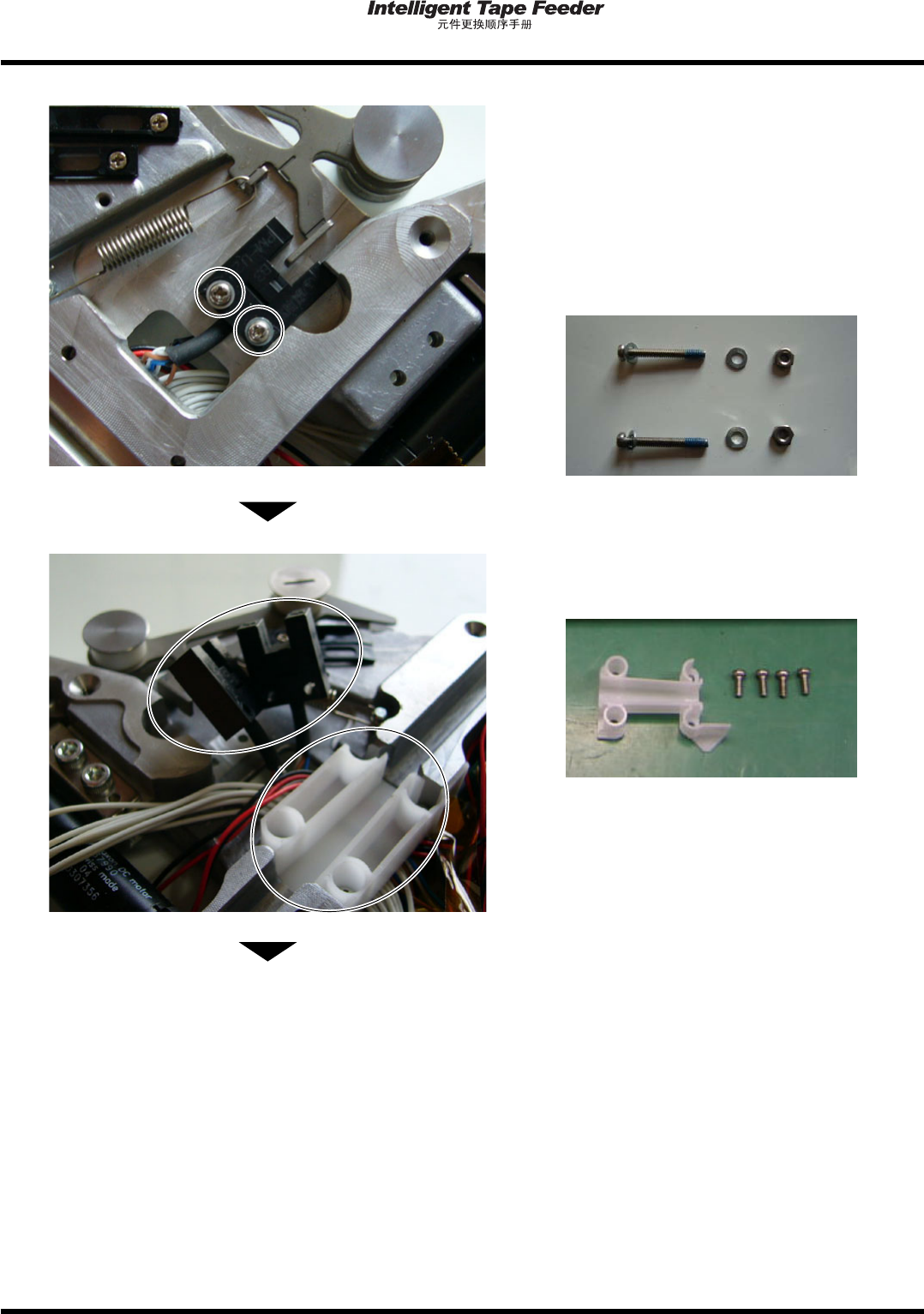

3.
拧松螺钉和螺母，拆卸传感器。
•
W
类型时，传感器是用螺钉和螺母紧固在一起
的。
•
M2
×
16: 2
个
(W
类型
)
M2
×
8: 2
个
(S
类型
)
M2
螺母
: 2
个
M2
垫圈
: 4
个
4.
拆卸螺钉
(
小盘头螺丝
)
后，拆卸配线盖。
•
M2.5
×
6: 4
个
5.
将
L
侧传感器穿到
R
侧。
下一页
L
侧
INTF-C-PEA01-A04-00
1.12
张力
U
传感器
Page 1-58

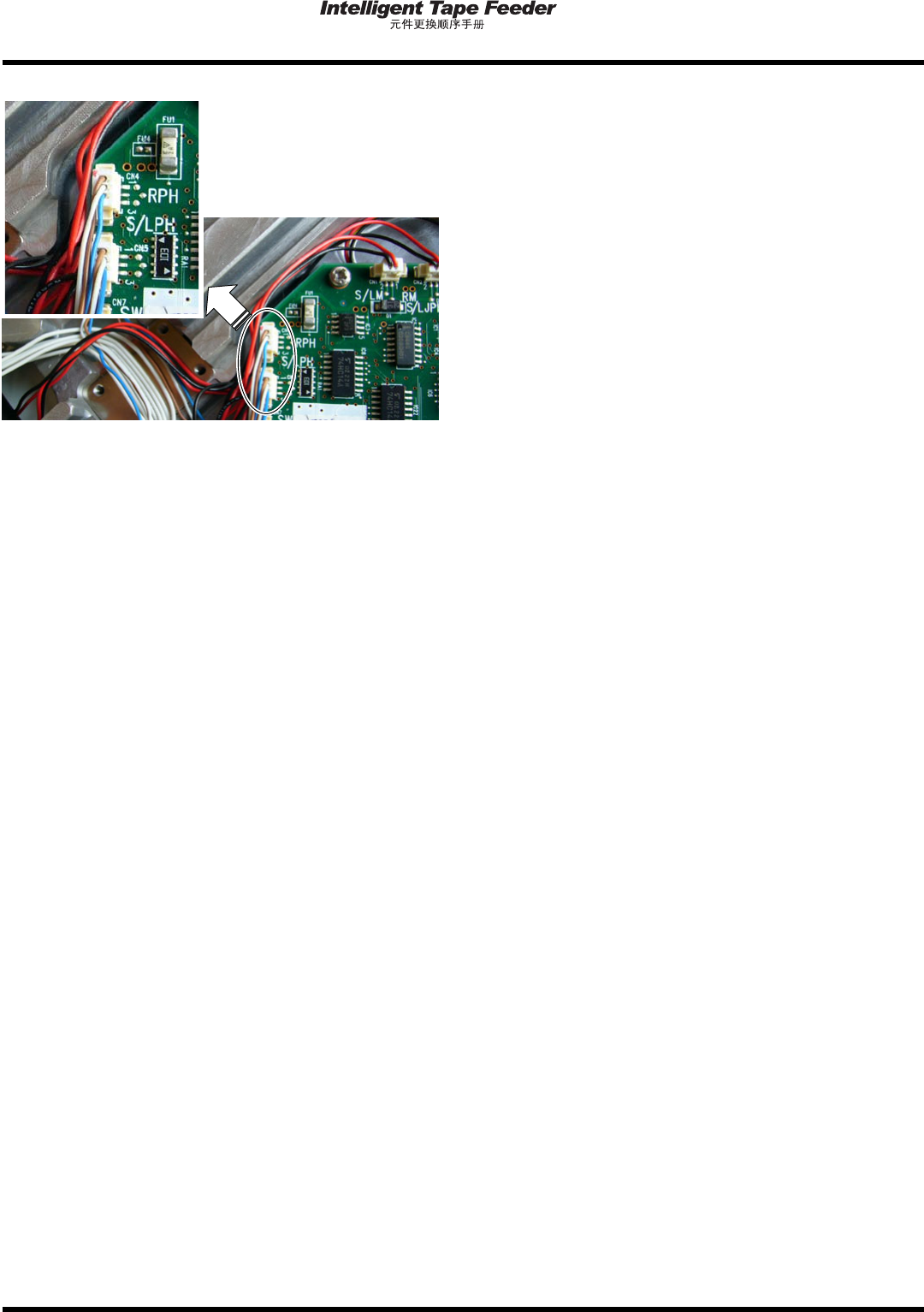

6.
拔出连接器。
∗
拔出连接器时不要拉配线，而应抓住连接器部
分，将其拔出。
•
L
侧传感器
→
CN5: S/LPH
R
侧传感器
→
CN4: RPH
∗
在作业时应采取静电对策。另外，请注意断线。
7.
拆卸
L
侧
/R
侧传感器。
INTF-C-PEA01-A04-00
1.12
张力
U
传感器
Page 1-59

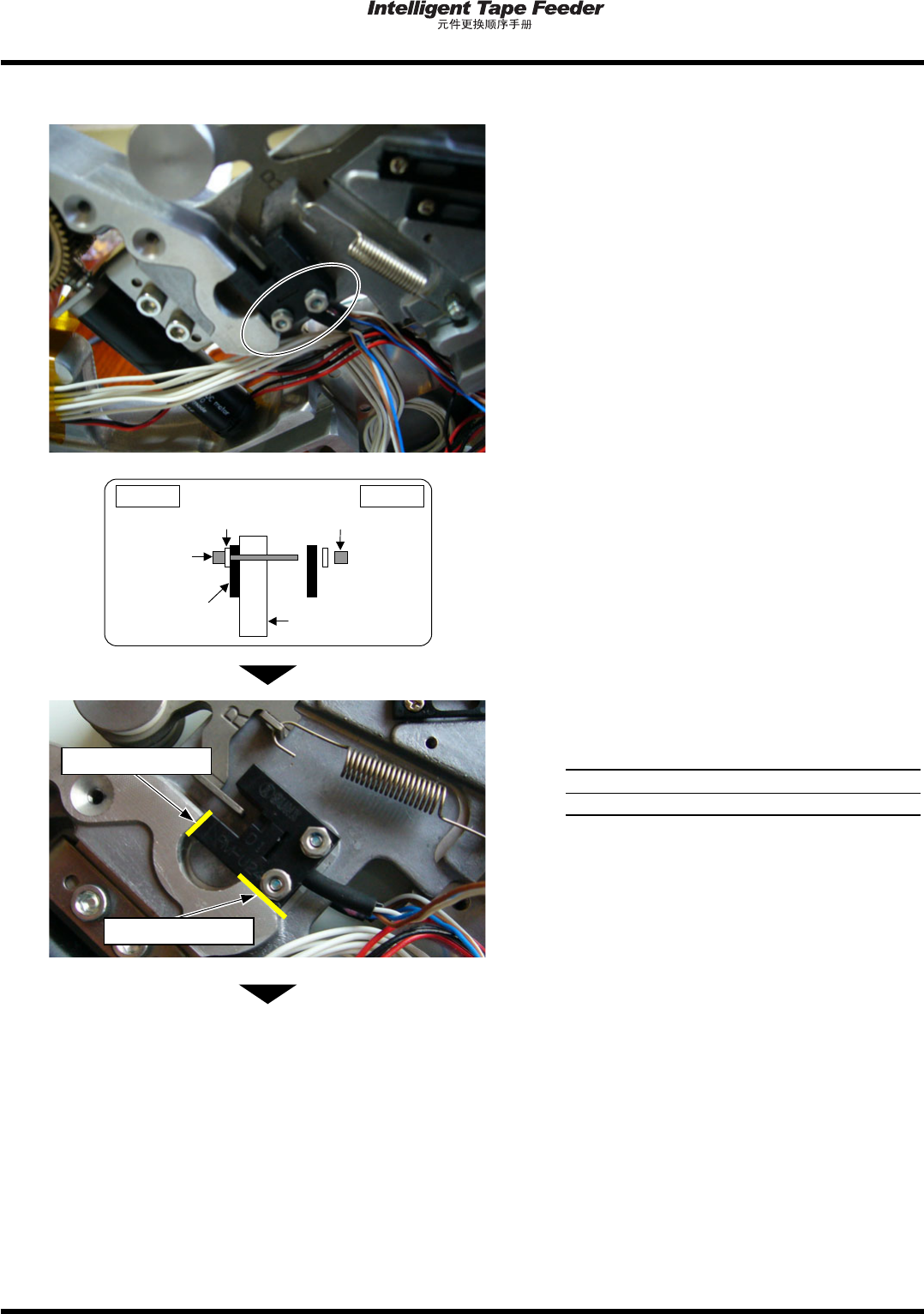

安装
1.
将
L
侧传感器的连接器从框架的配线孔穿
到
R
侧。
2.
将螺钉
(
+
垫圈
)
穿过
L
侧传感器的安装
孔。
3.
将
R
侧传感器安装在螺钉端部
(R
侧
)
后，
用螺母
(
+
垫圈
)
暂时固定住。
•
M2
×
16: 2
个
(W
类型
)
M2
×
8: 2
个
(S
类型
)
M2
螺母
: 2
个
M2
垫圈
: 4
个
∗
请在接触到传感器的一面上安装垫圈。
4.
在
L/R
两侧上，都将传感器碰到框架面
、
的状态下，用螺钉和螺母固定住。
拧紧扭矩
15 N•cm (0/
−
3 N•cm)
下一页
框架面
框架面
螺钉
传感器
垫圈
框架
螺母
L
侧
R
侧
INTF-C-PEA01-A04-00
