1.13 操作按钮 Page 1-63 1.13 操作按钮 使用工具 十字螺丝刀 ( 位号码 1) 、 Kapton® 胶带 (W 7 mm) ∗ “Kapton®” 为美国 DU PONT 公司的注册商标。 要求 本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。 作业时为了保护基板，用接地母线方法等，请务必采取静电对策。 为了避免在安装时因卡住配线而导致短路和断线的发生，请密切注意。 拆卸 1. 将 R 侧的 { 部…
1.12
张力
U
传感器
Page 1-62
11.
安装好
L
侧的盖后，将
{
部分的螺钉全部
紧固。
(7
处
)
安装步骤
1)
安装
L
侧盖
(
前
)
。
2)
将
L
侧盖
(
前
)
用
7
根螺钉暂时固定后，按
照编号顺序拧紧。
3)
确认盖没有浮起。
拧紧扭矩
40 N•cm (
±
5 N•cm)
12.
安装好
R
侧的盖后，将
{
部分的螺钉全部
紧固。
(11
处
)
安装步骤
1)
安装
R
侧盖
(
前
)
。
2)
将
R
侧盖
(
前
)
用
11
根螺钉暂时固定后，按
照编号顺序拧紧。
3)
确认盖没有浮起。
拧紧扭矩
40 N•cm (
±
5 N•cm)
13.
放置在平台上，确认没有盖隆起的现象。
∗
没有平台时，请利用直尺等确认。
∗
若有隆起，作为原因可考虑到配线的卡住。
5
6
4
7
2
3
1
L
侧
(
前
)
R
侧
(
前
)
11
1
10
9
7
3
5
8
4
6
2
L
侧
(
前
)
的检查
R
侧
(
前
)
的检查
INTF-C-PEA01-A04-00
1.13
操作按钮
Page 1-63
1.13
操作按钮
使用工具
十字螺丝刀
(
位号码
1)
、
Kapton®
胶带
(W 7 mm)
∗
“Kapton®”
为美国
DU PONT
公司的注册商标。
要求
本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。
作业时为了保护基板，用接地母线方法等，请务必采取静电对策。
为了避免在安装时因卡住配线而导致短路和断线的发生，请密切注意。
拆卸
1.
将
R
侧的
{
部分的螺钉全部拆卸后，拆卸
盖。
(21
处
)
∗
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
2.
拆卸压紧胶带的盖
。
下一页
R
侧
(
前
)
R
侧
(
后
)
1
INTF-C-PEA01-A04-00
1.13
操作按钮
Page 1-64
3.

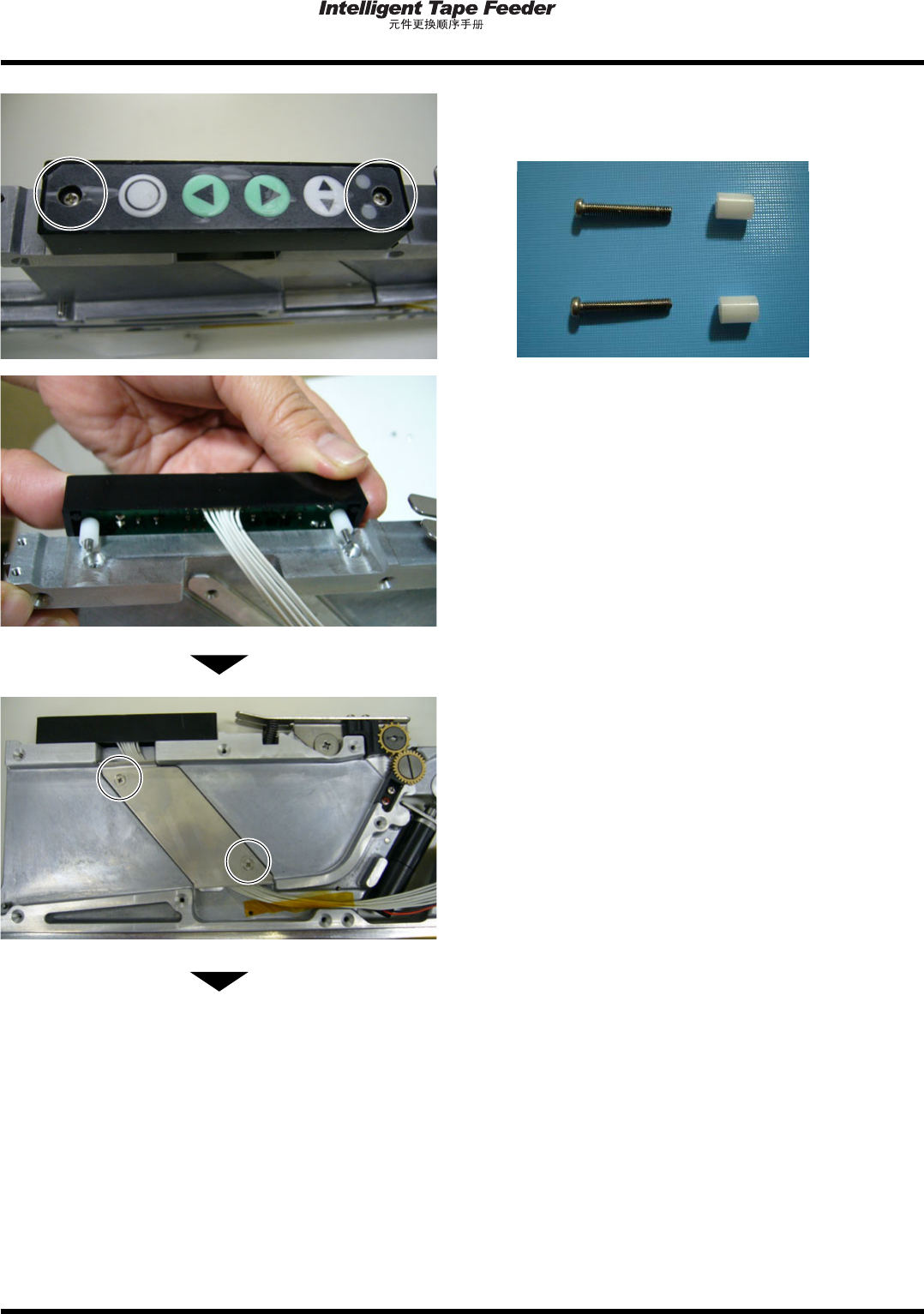

拆卸螺钉后，拆卸操作按钮和衬套。
(2
处
)
•
M2.5
×
18: 2
个
/
衬套
: 2
个
4.
拆卸螺钉后，拆卸盖板。
(2
处
)
•
小平头螺丝
M2.5
×
4
下一页
INTF-C-PEA01-A04-00
