2.2 压紧编带盖 Page 2-6 2. 紧固两侧螺钉 。 拧紧扭矩 80 N cm ( ± 10 N cm) L 侧 R 侧 名称 压紧编带盖 ∗ L 侧 /R 侧两侧的间隙都要紧固 ( 如照片 a) 。 紧固状态如照片 b 时，压紧编带盖的动作将会 变得不顺畅。 ( 好的例子 ) ( 不好的例子 ) 照片 a 照片 b I NT F-222P I NT F-223P 间隙 I NT F-183P I NT F-18…
2.2 压紧编带盖
Page 2-5
安装
1.
安装压紧编带盖
。
下一页
INTF-088E
1
INTF-C-PEA02-A01-00
2.2 压紧编带盖
Page 2-6
2.
紧固两侧螺钉
。
拧紧扭矩
80 N
cm (
±
10 N
cm)
L 侧
R 侧
名称
压紧编带盖
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，压紧编带盖的动作将会
变得不顺畅。
(好的例子) (不好的例子)
照片 a 照片 b
INTF-222P
INTF-223P
间隙
INTF-183P
INTF-184P
1
2
INTF-185P
1
2
INTF-C-PEA02-A01-00

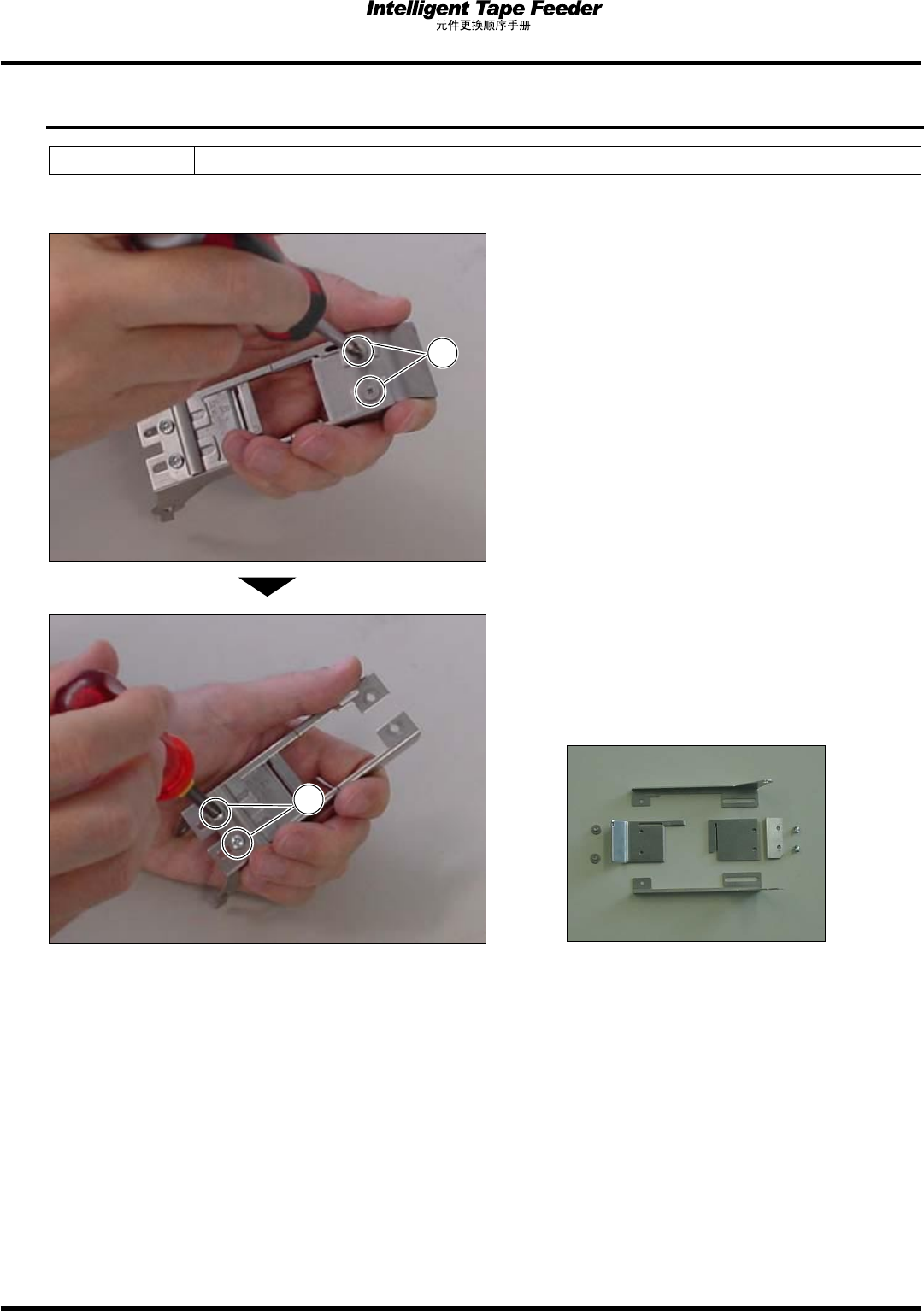

2.3 前侧板、进给间距变更板
Page 2-7
2.3
前侧板
前侧板前侧板
前侧板、
、、
、进给间距变更板
进给间距变更板进给间距变更板
进给间距变更板
使用工具 十字螺丝刀 (位号码 1、位号码 2)
拆卸
1.
用十字螺丝刀拆卸前侧固定螺钉
。
2.
用十字螺丝刀拆卸进给间距变更板螺钉
。
•
拆卸前侧固定螺钉和进给间距变更板螺钉的状
态
INTF-C-PEA02-A01-00
INTF-241P
INTF-239P
1
INTF-240P
2
