2.4 编带导轨 Page 2-11 安装 1. 安装好编带导轨 之后，关闭压紧编带盖 。 2. 紧固编带导轨的固定螺钉 (2 处 ) 。 拧紧扭矩 40 N cm ( ± 5 N cm) ∗ 通常在压紧编带盖 关闭后进行作业，但根据 供料器宽度 ， 也有 在打开的状态 下作业 的情况。 I NT F-215P 1 2 I NT F-086E I NT F-214P 1 2 INT F-C-P EA02-A0…
2.4 编带导轨
Page 2-10
2.4
编带导轨
编带导轨编带导轨
编带导轨
2.4.1
吸着下部
吸着下部吸着下部
吸着下部
使用工具 十字螺丝刀 (位号码 1)
拆卸
1.
拆卸编带导轨的固定螺钉
(2 处)。
•
通常在压紧编带盖
关闭的状态下进行作业，
但根据供料器的宽度，也有在打开的状态下作
业的情况。
2.
打开压紧编带盖
后，拆卸编带导轨
。
INTF-086E
INTF-214P
1
2
INTF-215P
3
2
INTF-C-PEA02-A01-00
2.4 编带导轨
Page 2-11
安装
1.
安装好编带导轨
之后，关闭压紧编带盖
。
2.
紧固编带导轨的固定螺钉
(2 处)。
拧紧扭矩
40 N
cm (
±
5 N
cm)
∗
通常在压紧编带盖
关闭后进行作业，但根据
供料器宽度，也有在打开的状态下作业的情况。
INTF-215P
1
2
INTF-086E
INTF-214P
1
2
INTF-C-PEA02-A01-00

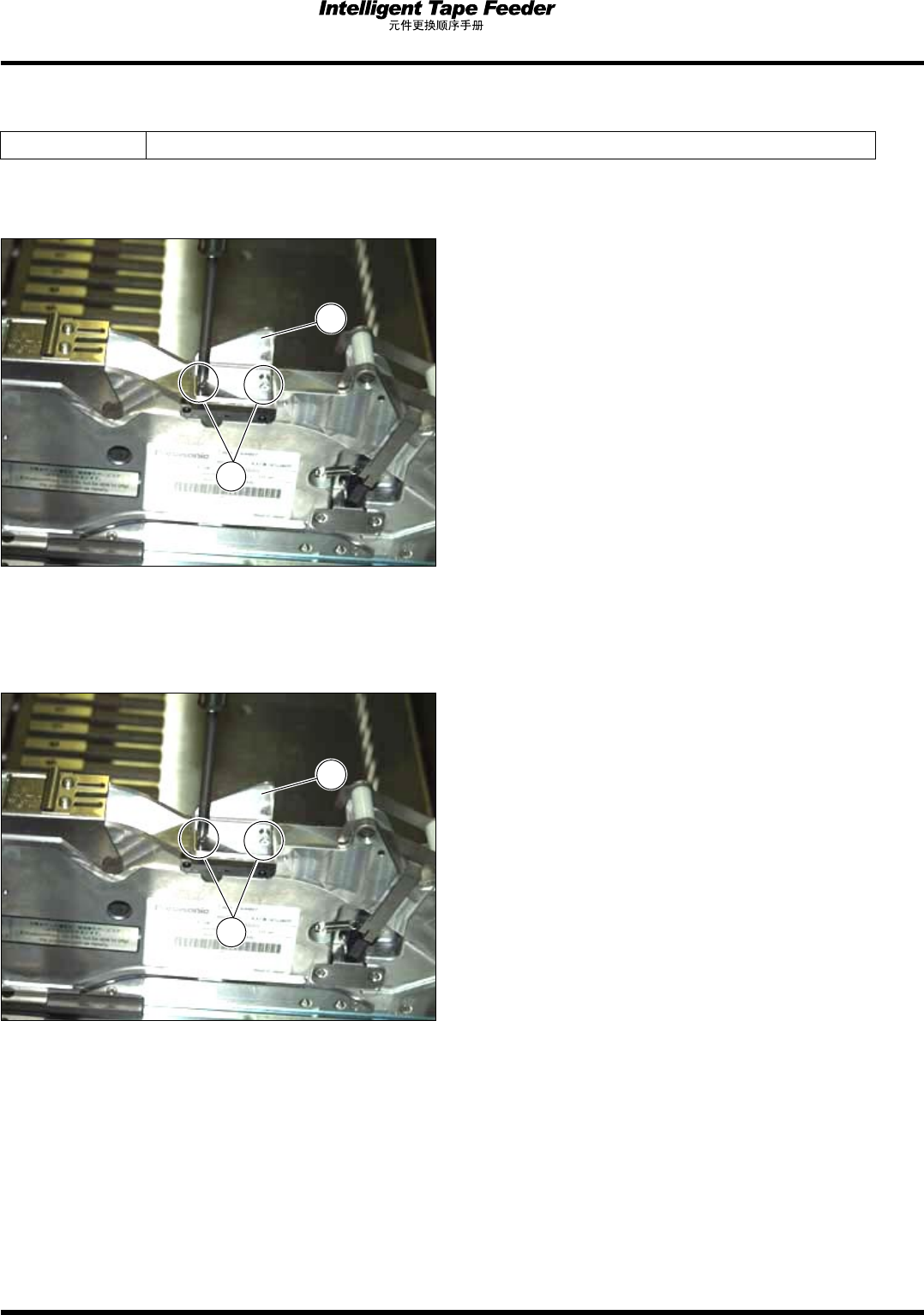

2.4 编带导轨
Page 2-12
2.4.2
载体编带搬送导轨
载体编带搬送导轨载体编带搬送导轨
载体编带搬送导轨
使用工具 十字螺丝刀 (位号码 1)
拆卸
1.
拆卸编带导轨的固定螺钉
(2 处) 后，拆
卸编带导轨
。
安装
1.
安装好编带导轨
之后，用固定螺钉
(2
处) 紧固。
INTF-216P
2
1
INTF-216P
2
1
INTF-C-PEA02-A01-00
