2.5 张力调整器
Page 2-13
2.5
张力调整器
张力调整器张力调整器
张力调整器
使用工具 十字螺丝刀 (位号码 1、位号码 2)、一字螺丝刀、无线电钳子

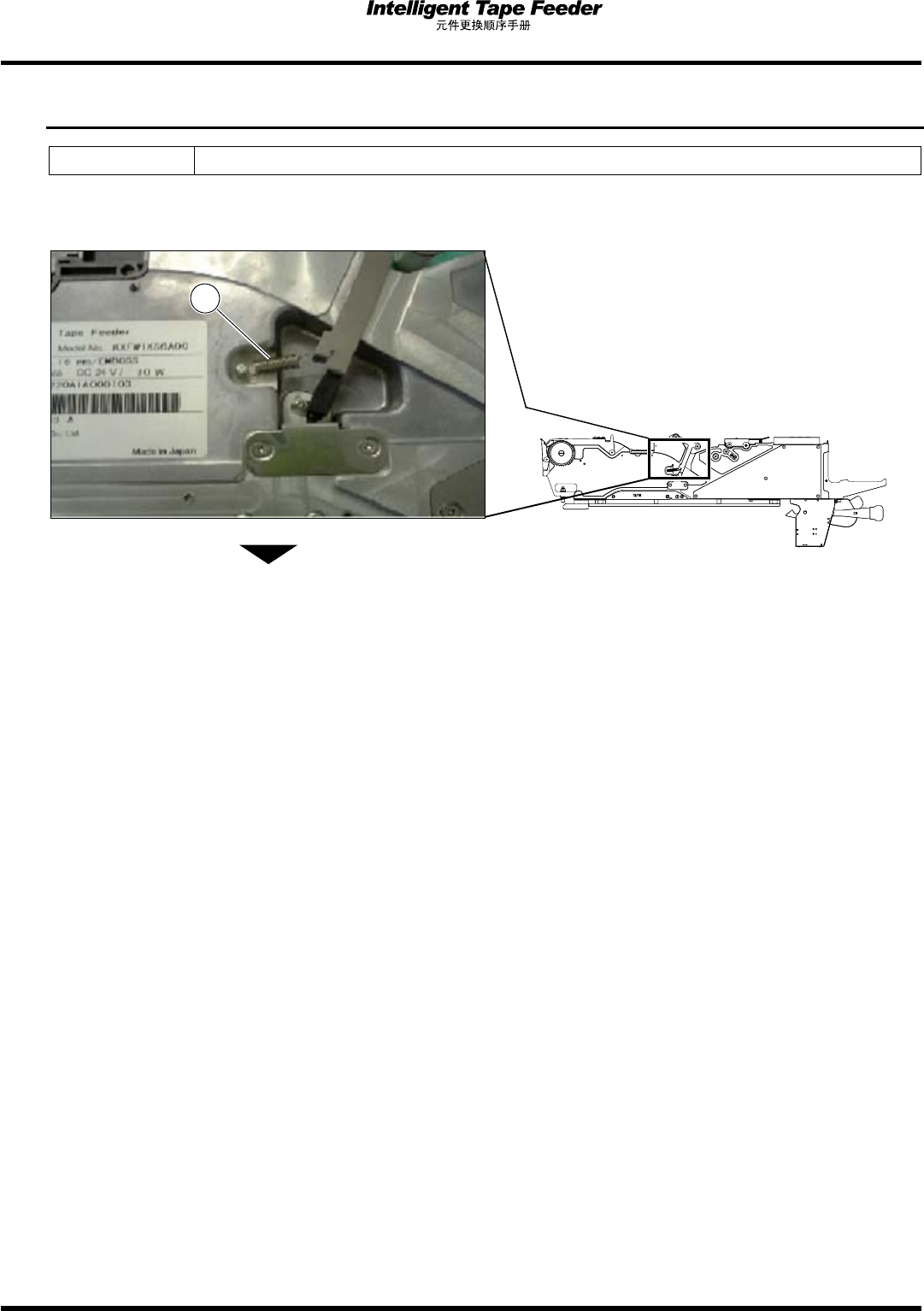

拆卸
1.
用无线电钳子拆卸 L 侧的弹簧
。
∗
用无线电钳子夹取弹簧时，请注意不要过于用
力。
引起弹簧变形或受到损伤，有可能使其容易折
断。
下一页
INTF-187P
1
INTF-087E
INTF-C-PEA02-A01-00
2.5 张力调整器
Page 2-14

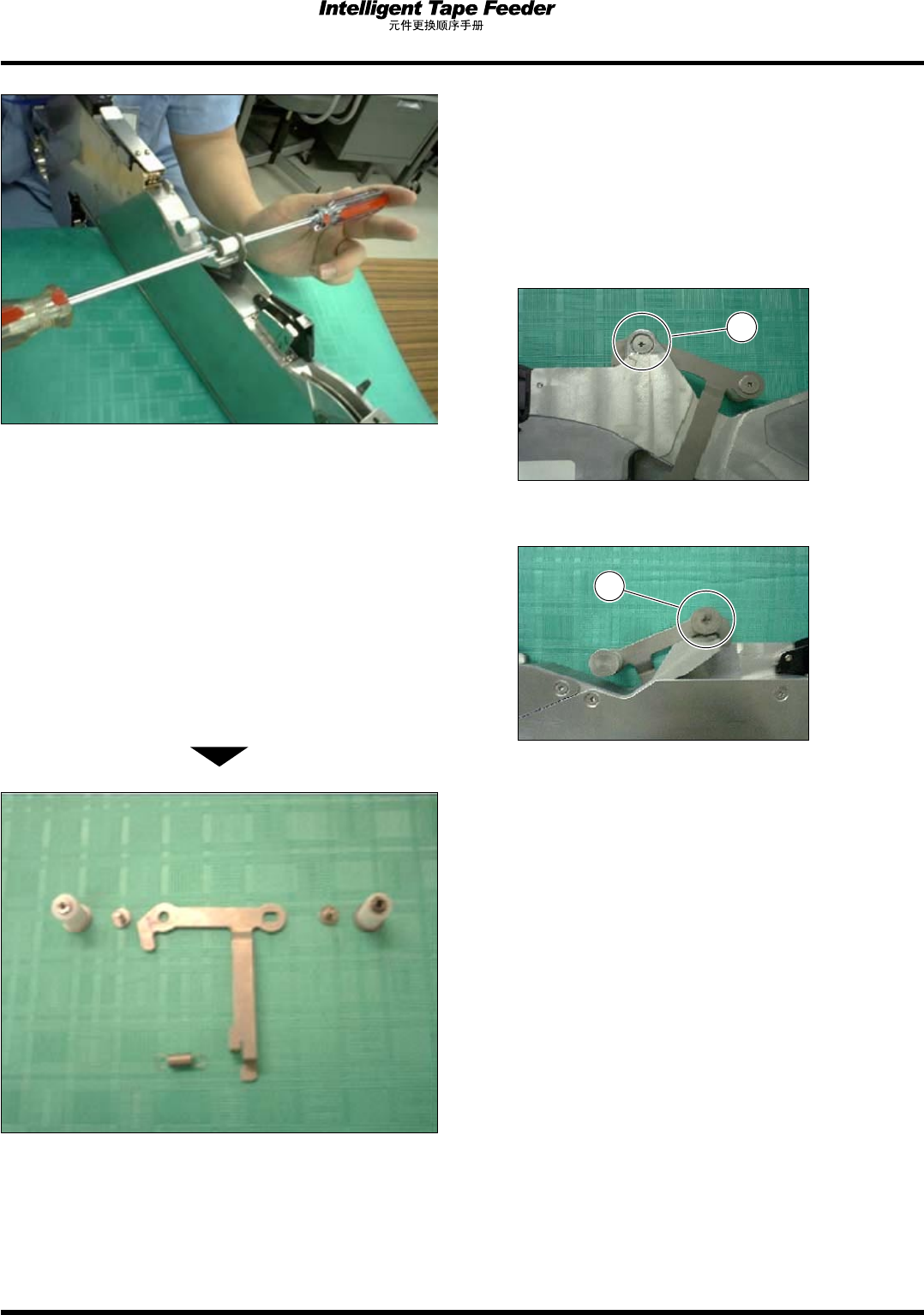

2.
用 2 把十字螺丝刀拆卸螺钉
。
•
螺钉是紧固在一起的。
∗
对于 24/32 mm 以上的类型，请用十字螺丝刀
(位号码 1) 和一字螺丝刀。
L 侧
十字螺丝刀 (位号码 1)
R 侧
十字螺丝刀 (位号码 2)
3.
拆卸张力调整器。
INTF-191P
INTF-188P
INTF-189P
2
INTF-190P
2
INTF-C-PEA02-A01-00
2.5 张力调整器
Page 2-15
安装
1.
安装好张力调整器之后，用 2 把十字螺丝
刀紧固螺钉
。
拧紧扭矩
80 N
cm (
±
10 N
cm)
∗
L 侧/R 侧两侧的间隙都要紧固 (如照片 a)。
紧固状态如照片 b 时，张力调整器的动作将会
变得不顺畅。
(好的例子) (不好的例子)
照片 a 照片 b
INTF-224P
INTF-225P
间隙
∗
请确认张力调整器的动作是否顺畅。
下一页
INTF-188P
1
INTF-C-PEA02-A01-00
