0712-002
テープフィーダ
TAPE FEEDER
GT-12161B
GT-12161B

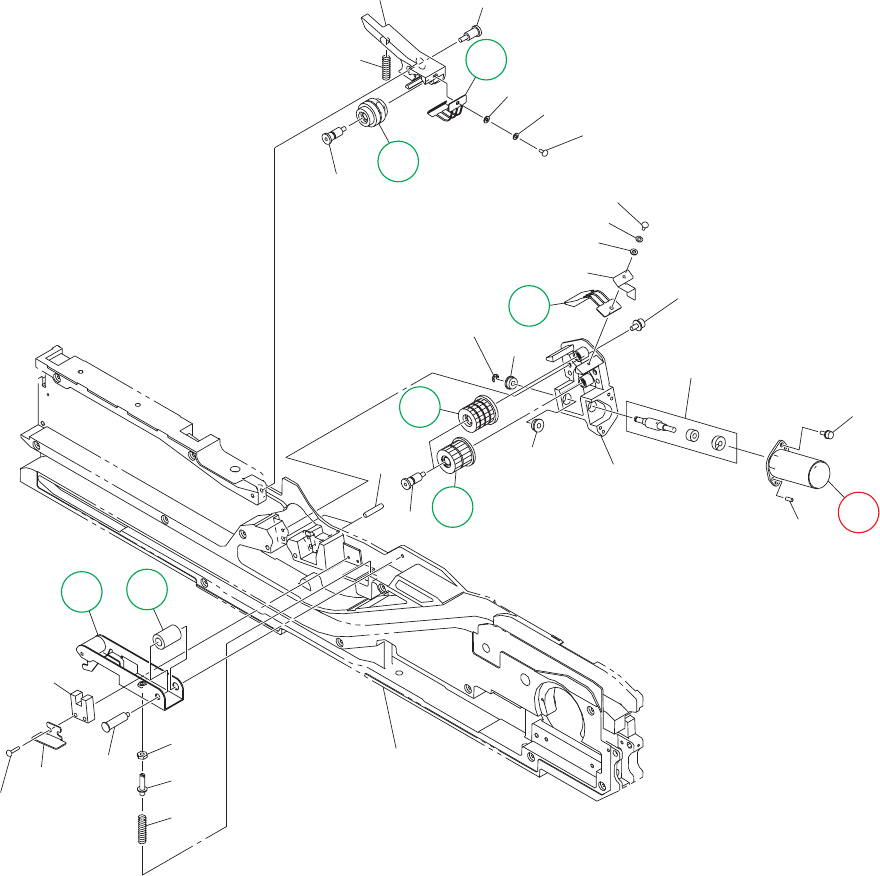

Fig. G-3
カバーテープ巻取り部
Cover T
ape Winding Section
See Fig.G-1
Key No.1
218
219
220
237
251
244
214
216
224
209
204
222
201
225
221
203
222
206
231
212
230
211
227
207
213
205
209
229
.
234
.
236
228
.
233
.
235
210
246
247
230
246
247
252
注)
Key No.204,205,206,211,212,214,216,221(○印)は保守品となっております。
交換時期については取扱説明書を参照、もしくは当社サービス員にご相談下
さい。 
Notice) The Key No. 204, 205, 206, 211, 212, 214, 216 and 221 (with a circle) are
maintenance components.
For replacement timing, refer to the Instruction M
anual or consult our service
personnel.
G-3 illust-1
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-3
G-3 list-1
201 6301374932 BASE 1 877G--010-201 210A2392
203 6301266091 ASSY,GEAR(MAKITORI) 1 877G--010-203 023E0003
204 6301352305 GEAR(HASUBA) 1 877G--010-204 223E0425
205 6301275055 GEAR(HIRA-1) 1 877G--010-205 223E0381
206 6301351261 GEAR(HIRA-2) 1 877G--010-206 223E0424
207 6301275079 LEVER(KAIJYO) 1 877G--010-207 216S2660
209 6301351254 PIN,LOCATE(SITEN-1) 3 877G--010-209 216E1557
210 4111410000 NUT HEX 3 1 877G--010-210 221F0100
211 6301275093 COVER(MAKITORI-1) 1 877G--010-211 211A8728
212 6301275109 COVER(MAKITORI-2) 1 877G--010-212 211A8729
213 6301276601 SPRING,COMP 1 877G--010-213 222M1329
214 6301609508 ASSY,LEVER(MAKITORI-L) 1 877G--010-214 016S0967
216 6301275147 ROLLER(A) 1 877G--010-216 213C0209
218 6301275161 PIN,GUIDE 1 877G--010-218 216F0888
219 6301275178 SPRING,COMP 1 877G--010-219 222M1321
220 6301266602 PIN,GUIDE(BANE) 1 877G--010-220 216F0885
221 6301267715 MOTOR,DC 1 M91 877G--010-221 4M130018
222 6301105390 BEARING,RADIAL 2 877G--010-222 222D0377
224 6301265988 PIN,LOCATE 2 877G--010-224 216E1485
225 6301266466 PIN,LOCATE 2 877G--010-225 216E1489
227 6301609836 PIN,LOCATE(SITEN-2) 1 877G--010-227 216E1711
228 6300008494 BOLT,HEX-SCT 2 M2.5X6 877G--010-228 221A0104
229 6300007510 BOLT,HEX-SCT 2 M3X8 877G--010-229 221A0006
230 4111255403 SCR PAN 2X4 2 877G--010-230 221E0482
231 4110009304 RING E 2 1 877G--010-231 221K0095
233 4111416606 WASHER SPR 2.5 2 877G--010-233 221H0279
234 4111412806 WASHER SPR 3 2 877G--010-234 221H0281
235 4111415708 WASHER F 2.5X5X0.5 2 877G--010-235 221H0336
236 4111413902 WASHER V 3X7X0.5 2 877G--010-236 221H0312
237 6301261621 SENSOR,PHOTO 1 B03 877G--010-507 23G10088
244 4111406300 SCR PAN 2X8 2 877G--010-034 221E0484
246 4111412509 WASHER SPR 2 2 877G--010-246 221H0276
247 4111315305 WASHER F 2X4.3X0.3 2 877G--010-247 221H0333
251 6301293813 COVER 1 877G--010-051 211A8881
252 6301502052 PLATE 1 877G--010-252 211DC141
GT-12161B
0712-002
テープフィーダ
TAPE FEEDER
GT-12161B
GT-12161B

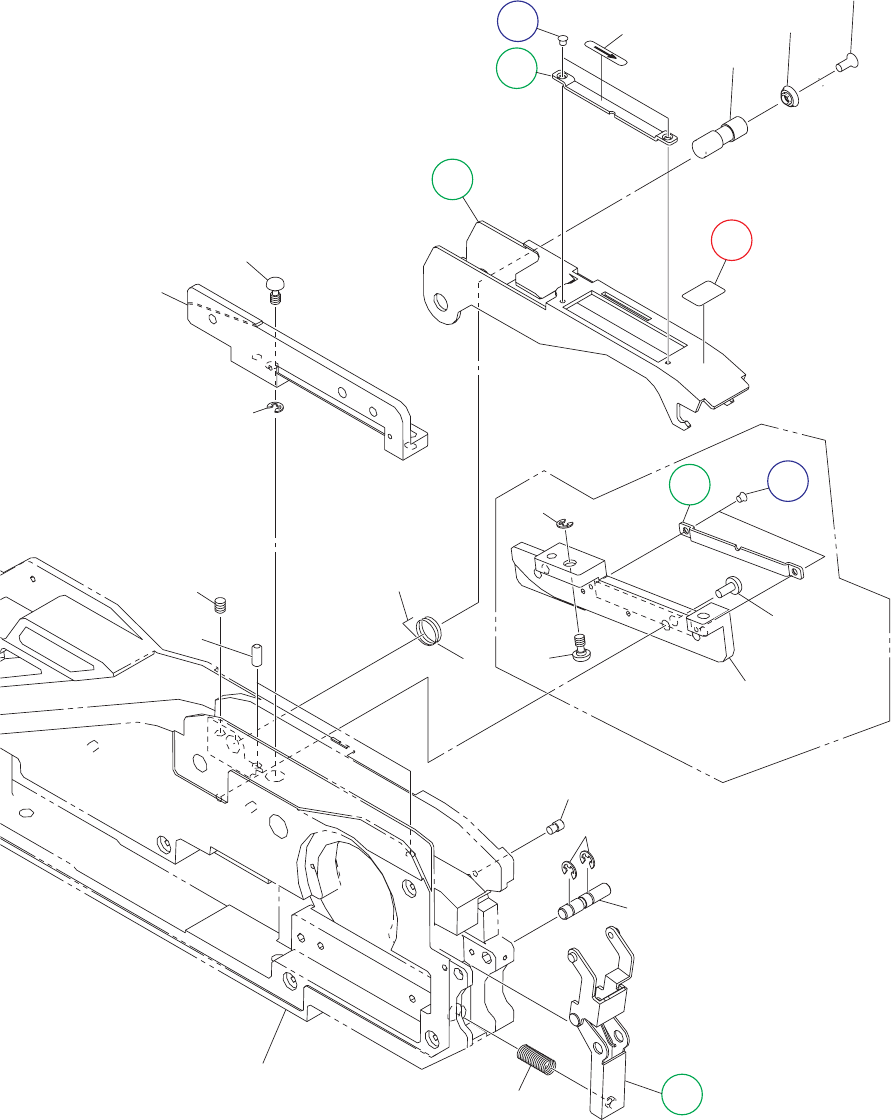

Fig. G-4
サプレッサ部
Suppressor Section
注)
Key No.303,312,320,321,329(○印)は保守品となっております。交換時期について
は取扱説明書を参照、もしくは当社サービス員にご相談下さい。 
Notice) The Key No. 303 ,312, 320, 321 and 329 (with a circle) are maintenance components.
For replacement timing, refer to the Instruction Manual or consult our service
personnel.
321
320
303
316
318
309
324
321
320
316
318
330
330
329
319
313
317
323
314
See Fig.G-1
Key No.1
322
312
307
331
332
333
G-4 illust-1
