P-281-004e - 第39页

1004-004 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE G-6 G-6 list-1 501 6301263328 CORD 1 877G--010-501 4W202800 502 6301276083 CORD 1 877G--010-502 4W202883 503 6301276076 CORD 1 877G--010-503 4W202882 505…

0712-002

テープフィーダ

TAPE FEEDER

GT-12161B

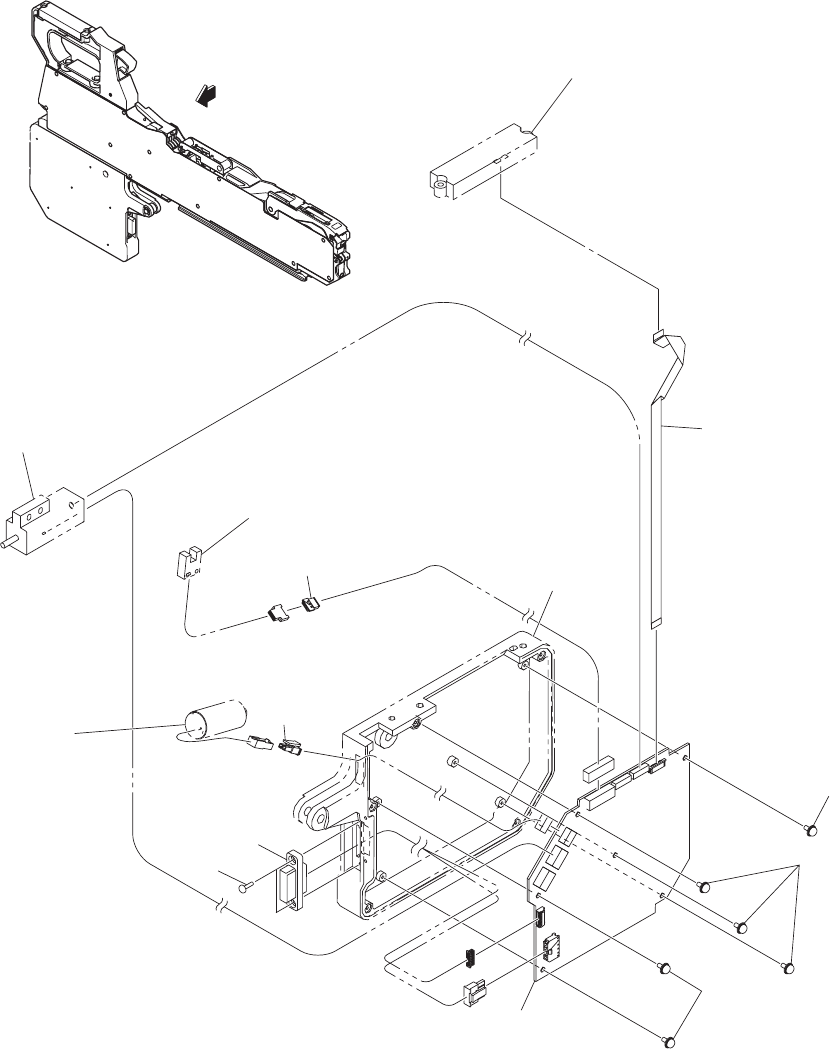

Fig. G-6

モーターコントロール基板

Motor Control PCB

VIEW "A"

See Fig.G-2

Key No.139

See Fig.G-5

Key No.404

505

See Fig.G-3

Key No.237

See Fig.G-3

Key No.221

See Fig.G-1

Key No.2

526

501

508

503

535

502

G-6 illust-1

1004-004

Key No. PART No. PART NAME Q’ty REMARKS New Code

NOTE

G-6

G-6 list-1

501 6301263328 CORD 1 877G--010-501 4W202800

502 6301276083 CORD 1 877G--010-502 4W202883

503 6301276076 CORD 1 877G--010-503 4W202882

505 6301266916 WIRE 1 877G--010-505 4W300034

508 6301612218 UNIT,DRIVER 1 877G--010-508 4U240484

526 6301274546 SCR PAN+SW+W 3X6 6 877G--010-026 221D0262

535 4111425004 SCR PAN 2.5X8 2 877G--010-035 221E0487
