第7章 控制单元检验 控制基板 - 第11页

7-1 1  基板状态诊断 LED 信息 LED ON DESCRIPTION Re mark LED ON DESCRIPTION Remark LED1 Can 发信 LED6 基板输出电源 (24V)  LED2 出现 Error LED7 基板动作电源 (5V)  LED3 Can 收信 LED27 Side ILL Up Sensor Input LED4 CPU 收信 LED28 Side ILL Down Sens…

100%1 / 23
7-10
PIN NO. DEF. DESCRIPTION
1 +24V
OUTPUT PORT DC+24V 电源
-
2 MIR_HOME
MIRROR- axis HOME SENSOR
INPUT
3 24G
DC+24V GROUND
CN
10
4 N/C
1 +24V
OUTPUT PORT DC+24V 电源
2 +24V
OUTPUT PORT DC+24V 电源
3 24G
DC+24V GROUND
4 24G
DC+24V GROUND
5 H1Z_HOME H1 Z- axis HOME SENSOR INPUT
6 H2Z_HOME H2 Z- axis HOME SENSOR INPUT
7 H3Z_HOME H3 Z- axis HOME SENSOR INPUT
8 H4Z_HOME H4 Z- axis HOME SENSOR INPUT
9 H5Z_HOME H5 Z- axis HOME SENSOR INPUT
10 H6Z_HOME H6 Z- axis HOME SENSOR INPUT
11 MIR_HOME DIGITAL OUTPUT
12 R12_HOME R12 HOME SENSOR INPUT
13 R34_HOME R34 HOME SENSOR INPUT
14 R56_HOME R56 HOME SENSOR INPUT
15 N / C
CN
11
16 N / C
1 / 6 VCC VDC(DC+5V) INPUT
2 AN0
HEAD1 VACUUM SENSOR ANALOG
INPUT
3 AN1
HEAD2 VACUUM SENSOR ANALOG
INPUT
4 AN\2
HEAD3 VACUUM SENSOR ANALOG
INPUT
7 AN3
HEAD4 VACUUM SENSOR ANALOG
INPUT
8 AN4
HEAD5 VACUUM SENSOR ANALOG
INPUT
9 AN5
HEAD6 VACUUM SENSOR ANALOG
INPUT
CN
12
5 / 10 5VG DC 5V GROUND
7-11
基板状态诊断LED信息
LED ON DESCRIPTION Remark LED ON DESCRIPTION Remark
LED1
Can 发信
LED6
基板输出电源(24V)
LED2
出现Error
LED7
基板动作电源(5V)
LED3
Can 收信
LED27 Side ILL Up Sensor Input
LED4
CPU 收信
LED28 Side ILL Down Sensor Input
LED5 IO RESET

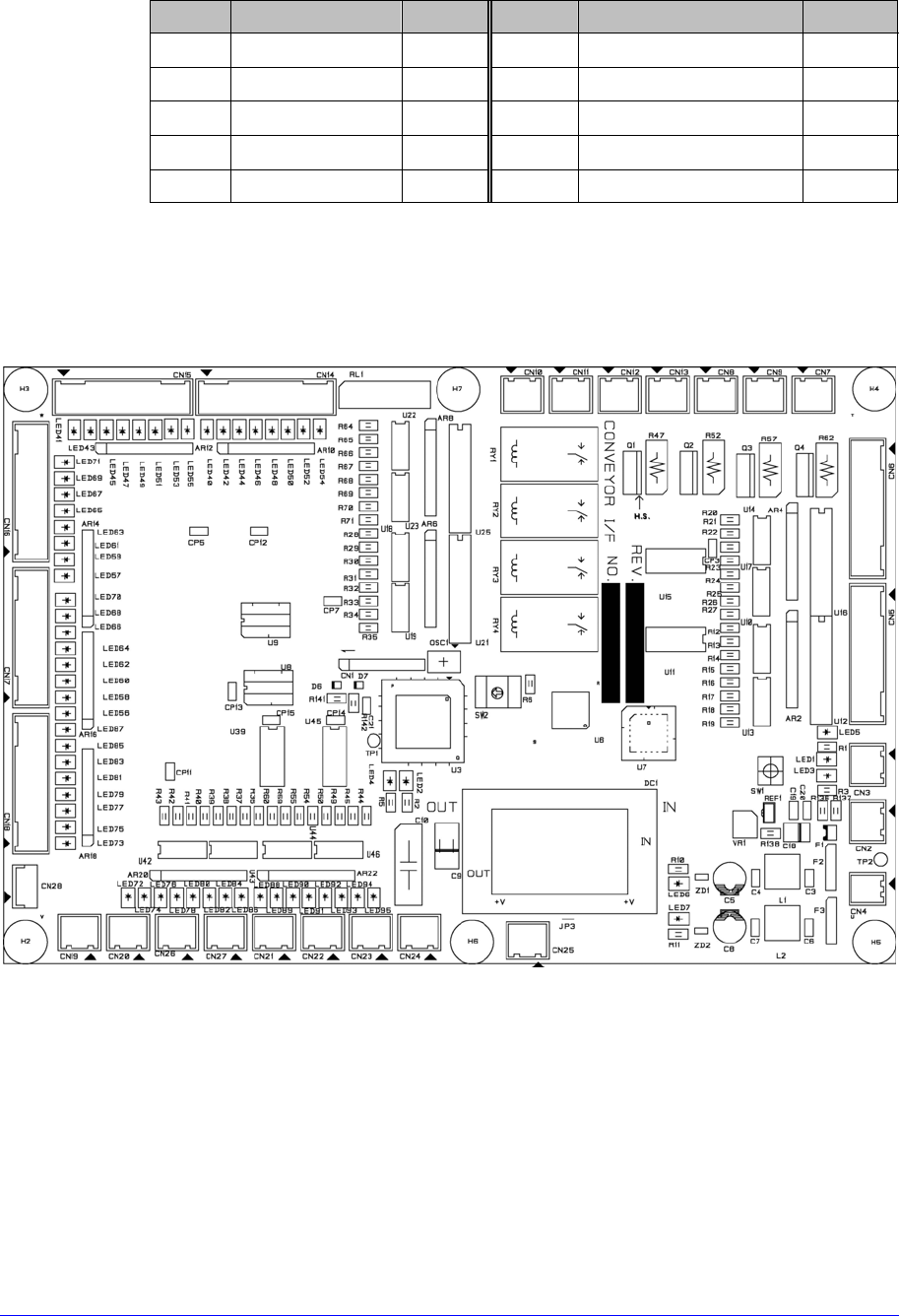

7.3.5. Conveyor Control Board
Conveyor ANC的传感器输入及操作面板开关的输入 CAN Master
Board;接收CAN Master Board的命令后,使ConveyorANC及相关Solenoid Valve
、以及Signal Light动作。
使用的电源
外部输入电源: +24V DC
内部使用的电源: +5V DC / +24V DC
主要功能说明
7-12
 输入&输出 (INPUT/OUTPUT)
PIN NO. DEF. DESCRIPTION
1 CANH
CAN 通信信号
2 CANL
连接其它NODECAN通信信号
3 /IO-RES
RESET 信号
FROM CAN MASTER
CN2/CN
3
6 +12V
A/D +12V 电源
FROM CAN MASTER
1 24VP
OUTPUT PORT DC+24V
输入READY SW后供电
2 24V
INPUT PORT DC+24V 电源 生成BOARD电源DC+5V
CN4
3/4 24G
DC+24V GROUND
-
3 IN1.0 PCB INPUT SENSOR
4 IN1.1 PCB WAIT SENSOR
9 IN1.2
DUMP CONVEYOR FULL
INPUT
10 IN1.3
DUMP CONVEYOR BUSY
INPUT
15 IN1.4 PCB PLACE SENSOR
16 IN1.5 PLACE STOPPER UP SENSOR
21 IN1.6
PLACE STOPPER DOWN
SENSOR
CN14
22 IN1.7 SECOND PLACE SENSOR
24PIN CONNECTOR(3C/V时不
使用WAIT STOPPER UP/DOWN
感器)
3 IN2.0 BUT UP SENSOR
4 IN2.1 BUT DOWN SENSOR
9 IN2.2 HOLE FIXER RIGHT SENSOR
10 IN2.3 HOLE FIXER LEFT SENSOR
15 IN2.4 RESERVED INPUT PORT
16 IN2.5 RESERVED INPUT PORT
21 IN2.6 RESERVED INPUT PORT
CN15
22 IN2.7 RESERVED INPUT PORT
24PIN CONNECTOR
3 IN3.0 PCB OUT SENSOR
4 IN3.1 RESERVED INPUT PORT
9 IN3.2 RESERVED INPUT PORT
10 IN3.3
ANC1 SHUTTER CLOSE
SENSOR
15 IN3.4
ANC1 SHUTTER OPEN
SENSOR
16 IN3.5 RESERVED INPUT PORT
21 IN3.6 RESERVED INPUT PORT
CN16
22 IN3.7 RESERVED INPUT PORT
24PIN CONNECTOR(3C/V时不
使用OUT STOPPER UP/DOWN
感器)
3 IN4.0 FRONT EMERGENCY INPUT CN17
4 IN4.1 FRONT DOOR INPUT
24PIN CONNECTOR
