主要功能说明
PART
NO.
PIN NO. DEF. DESCRIPTION
1 CANH
2 CANL
CAN 通信信号
与其他NODE的CAN通
信信号连接
3 /IO-RES
RESET 信号
TO CAN SLAVE
CN2,3,4
6 +12V
I/O I/F BOARD A/D用 DC+12V
TO CAN SLAVE
CON2 96PIN VME CONN VME BACKPLANE CONNECTOR
CON1 80PIN PCI CONN
PCI-IO BOARD用 CONNECTOR
U23 100PIN M4A5
VME⇔PC 公用 RAM INTERFACE LOGIC
U15 100PIN IDT7028
VME⇔PC 公用 RAM
IC1,2 48PIN IDT7132
VME⇔H8S/2134公用RAM
U3,10 80PIN H8S/2134
CAN NETWORK用 CPU
U6,13 44PIN AS82527 CAN CONTROLLER
U4,11 8PIN PCA82C250 CAN BUS DRIVER U4,11

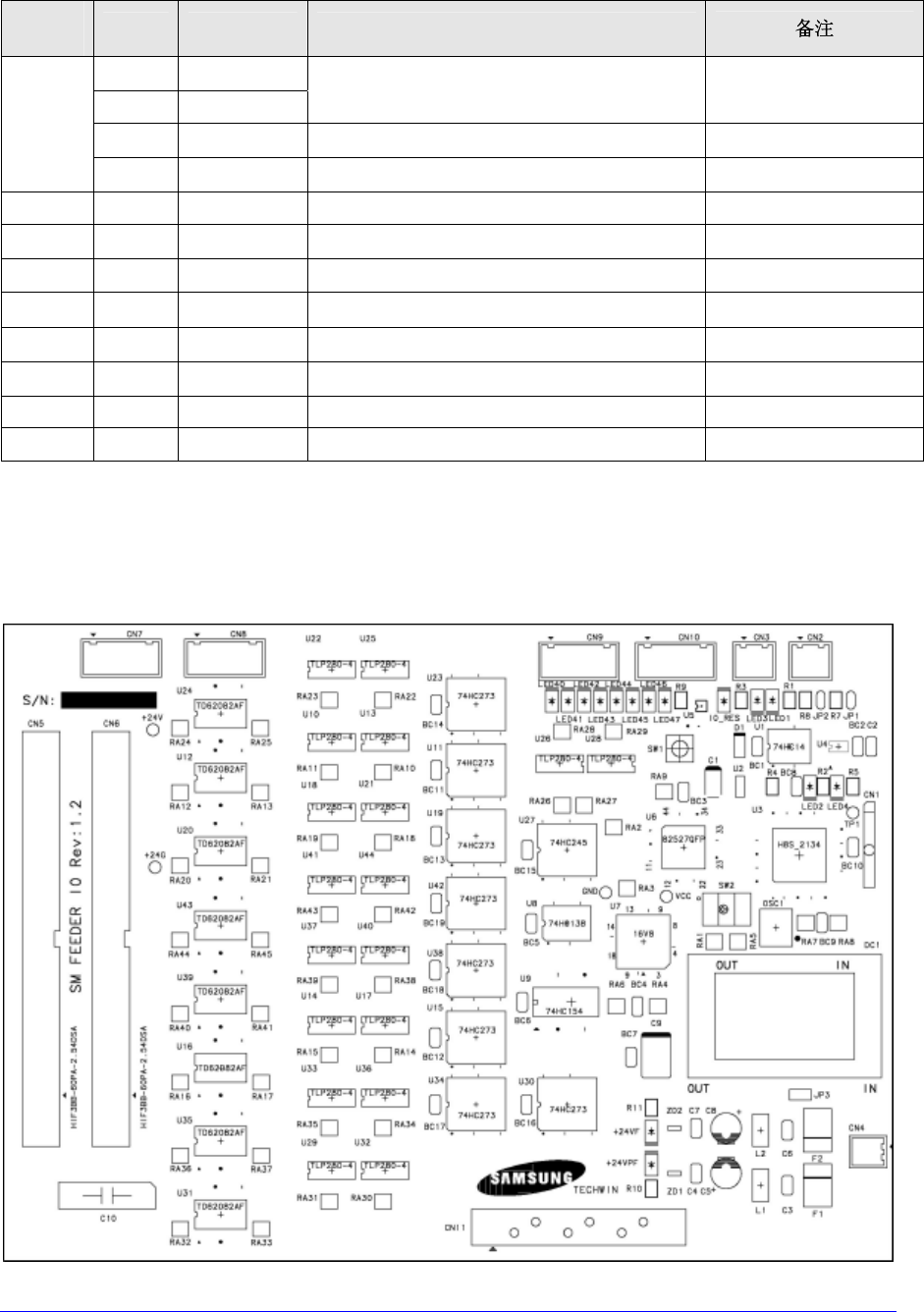

7.3.2. Feeder Control Board
与CAN MASTER BOARD执行CAN通信，从CAN MASTER BOARD接受的 DATA
输出到相应接点。输出一般用于喂料器的Solenoid 驱动，可输出的个数为总64个。
另外，综合各输入接受的信号传送到CAN MASTER BOARD。
7-6
使用的电源
外部输入电源: +24V DC
内部使用的电源: +5V DC / +24V DC
主要功能说明
 输入 (Input)
PIN NO. DEF. DESCRIPTION
1 CANH
2 CANL
CAN 通信信号
连接其它NODE的CAN通
信信号
CN2/CN3
3 /IO-RES
RESET 信号
FROM CAN MASTER
1 24VP
OUTPUT PORT用 DC+24V
电源
输入READY SW后供电
2 24V
INPUT PORT用 DC+24V 电
源
生成BOARD电源DC+5V
CN4
3/4 24G
DC+24V 电源 GROUND
CN9 1~12 IN1.0~1.3 RESERVED INPUT PORT
CN10 1~12 IN1.4~1.7 RESERVED INPUT PORT
 输出(Output)
PIN NO. DEF. DESCRIPTION
1~16 OUT1.0~1.7 FEEDER SOL #1~#8
17~32 OUT2.0~2.7 FEEDER SOL #9~#16
33~48 OUT3.0~3.7 FEEDER SOL #17~#24
CN5
49~56 OUT4.0~4.3 FEEDER SOL #25~#28
PIN 57~60 : N.C.
1~8 OUT4.4~4.7 FEEDER SOL #31~#34
9~24 OUT5.0~5.7 FEEDER SOL #35~#42
25~40 OUT6.0~6.7 FEEDER SOL #43~#50
CN6
41~56 OUT7.0~7.7 FEEDER SOL #51~#58
PIN 57~60 : N.C.
CN7 1~12 OUT8.0~8.3 FEEDER SOL #29~#30
RESERVED OUTPUT
PORT
CN8 1~12 OUT8.4~8.7 FEEDER SOL #59~#60
RESERVED OUTPUT
PORT
 基板状态诊断LED信息
LED ON DESCRIPTION Remark LED ON DESCRIPTION Remark
LED1
Can发信
LED5 IO RESET
LED2
出现Error
LED6
基板输出电源
LED3
Can收信
LED7
基板动作电源
LED4
CPU动作
7-7
7.3.3. Feeder Input Extension Board
依据从Feeder I/O 板传达的输入信号接受贴装在Feeder Base前面（后面）的Feeder
输出的总120个信号, 通过与Feeder I/O 板共享的Data Bus把Feeder输入的总120个信
号传送到Feeder I/O 板。.
使用的电源
外部输入电源: +24V DC
内部使用的电源: +5V DC / +24V DC
