27.エアー配管図(WPI)
27.Pneumatic circuit diagram(WPI)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
*.(A1,B1,L12,等)で表示されているのはｴｱｰﾎｰｽです。
 詳細は電気図面をご覧下さい。
*.The types of air hoses are specified using alphabet characters (eg.A1,B1,L12,etc.).
Refer to the Electrical Schematic for details.
CP-642E PARTS LIST ver08
27 - 3
27.エアー配管図(WPI)
27.Pneumatic circuit diagram(WPI)
CP-642E PARTS LIST ver08
28 - 1

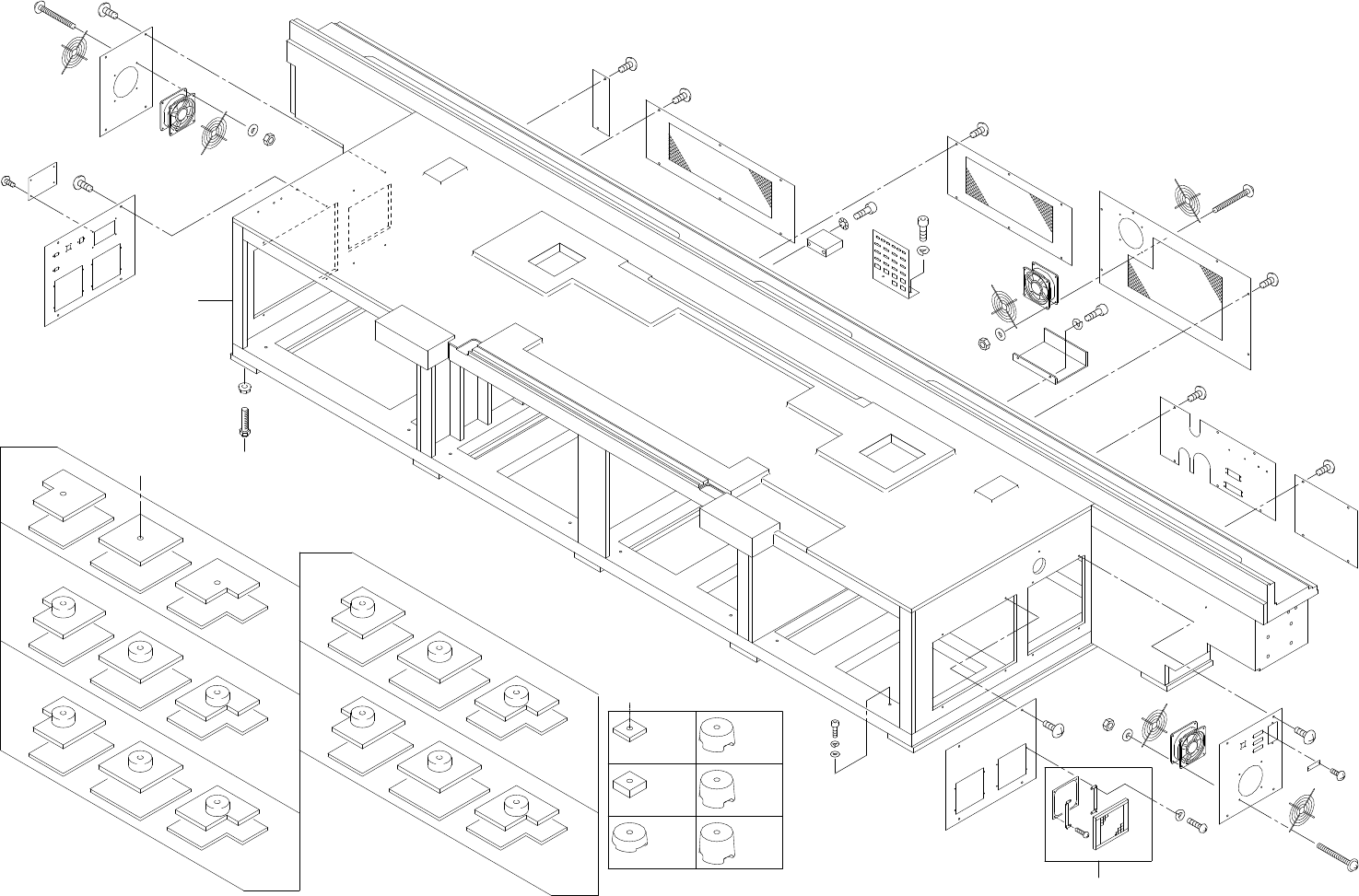

28.本体(WAB)
28.Body(WAB)
28.本体(WAB)
28.Body(WAB)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
52
28
54
53
30
38
20
18
30
23
20
20
17
19
55
56
20
16
1
30
25
2
25
27
3
24
34
38
48
20
46
19
47
20
21
19
22
20
41
4
H=980
20
44
49
20
40
19
43
19
45
20
42
50
51
34
33
26
24
25
5
30
25
27
H=965H=930
935
A
H=912
920
H=912
920
H=950 H=980
防振マット無しの場合
Ｗｈｅｎ ａｎｔｉ−ｖｉｂｒａｔｉｏｎ ｍａｔｓ ａｒｅ ｎｏｔ ｕｓｅｄ．
A
A
H=965
H=930
935
H=950
H=900
25
30
7
6
30
30
8
9
27
36
30
24
31
14
25
37
34
38
29
35
39
32
30
15
30
10
11
60
61
63
62
58
59
57
28.本体(WAB)
28.Body(WAB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 WAB4063 1 BODY 本体 OT
2 WAB0390 1 COVER ｶﾊﾞｰ FE
3 WAB0312 1 COVER ｶﾊﾞｰ FE
4 WAB0321 1 COVER ｶﾊﾞｰ FE
5 WAB0381 1 COVER ｶﾊﾞｰ FE
6 WAB0030 1 COVER ｶﾊﾞｰ FE
7 WAB0150 1 COVER ｶﾊﾞｰ FE
8 WAB0043 1 COVER ｶﾊﾞｰ FE
9 WAB0081 1 COVER ｶﾊﾞｰ FE
10 WAB4040 1 COVER ｶﾊﾞｰ FE
11 WAB4050 1 COVER ｶﾊﾞｰ FE
14 MGA0280 1 HOLDER 受け FE
15 MPZ4350 1 STOPPER ｽﾄｯﾊﾟ OT
16 GXA2071 12 SHEET, LEVELING ｼｰﾄ ﾚﾍﾞﾘﾝｸﾞ (H=912,920) FE
17 GXA2081 1 SHEET, LEVELING ｼｰﾄ ﾚﾍﾞﾘﾝｸﾞ (H=912,920) FE
18 GXA2091 1 SHEET, LEVELING ｼｰﾄ ﾚﾍﾞﾘﾝｸﾞ (H=912,920) FE
19 WAB0721 12 PAD, ANTI-VIBRATION ﾊﾟｯﾄ 防振 OT
20 WAB0731 2 PAD, ANTI-VIBRATION ﾊﾟｯﾄ 防振 OT
21 GXA2121 12 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ (H=950) FE
22 GXA2131 1 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ (H=950) FE
23 GXA2141 1 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ (H=950) FE
24 H3012Z 3 FAN ﾌｧﾝ 109P1224H402 OT
25 K1141T 6 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-019C OT
26 H3019A 4 FILTER ﾌｨﾙﾀ A-20 OT
27 K5199T SCREW, WASHER ASSY 小ﾈｼﾞ座金組込み M4X40L FE
28 K5256A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M3X8L FE
29 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L FE
30 K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L FE
31 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L FE
32 H5360A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X25L FE
33 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
34 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9 FE
35 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
36 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
37 W1015A WASHER, CONICAL ﾜｯｼｬ 皿 M-10-H FE
CP-642E PARTS LIST ver08
28 - 2
28.本体(WAB)
28.Body(WAB)
