6.3.基板クランプ(オプション)(WSS) 6.3.Board clamping unit(Option)(WSS) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 WSS3500 1 PLATE ﾌﾟﾚｰﾄ AL 2 WSS3510 1 PLATE ﾌﾟﾚｰﾄ AL 3 WS…

100%1 / 218
CP-642E PARTS LIST ver08
6 - 3 - 1
6.3.基板クランプ(オプション)(WSS)
6.3.Board clamping unit(option)(WSS)
6.3.基板クランプ(オプション)(WSS)
6.3.Board clamping unit(option)(WSS)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
9
3
10
8
1
17
15
16
17
6
12
11
13
17
6
17
7
17
6
4
2
14
5
5
5
5
14
17
16
15
6.3.基板クランプ(オプション)(WSS)
6.3.Board clamping unit(Option)(WSS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 WSS3500 1 PLATE ﾌﾟﾚｰﾄ AL
2 WSS3510 1 PLATE ﾌﾟﾚｰﾄ AL
3 WSS3520 1 COVER ｶﾊﾞｰ AL
4 WSS3530 1 GUIDE ｶﾞｲﾄﾞ FE
5 WSS3540 4 RETAINER 押え FE
6 WSS3550 5 ROLLER ﾛｰﾗ FE
7 WSS3560 1 ROLLER ﾛｰﾗ FE
8 WSS3570 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ FE
9 WSS3580 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ FE
10 WSS3590 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ FE
11 WSS3600 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ FE
12 WSS3610 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ FE
13 WSS3620 1 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ FE
14 WWM4020 2 SEAL ｼｰﾙ PL
15 GXT4110 6 COLLAR ｶﾗｰ FE
16 S1045A 6
CIR-CLIP
ｻｰｸﾘｯﾌﾟ OT
17 H4441A 12 BEARING,MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ OT
CP-642E PARTS LIST ver08
6 - 3 - 2
6.3.基板クランプ(オプション)(WSS)
6.3.Board clamping unit(Option)(WSS)
CP-642E PARTS LIST ver08
7 - 1

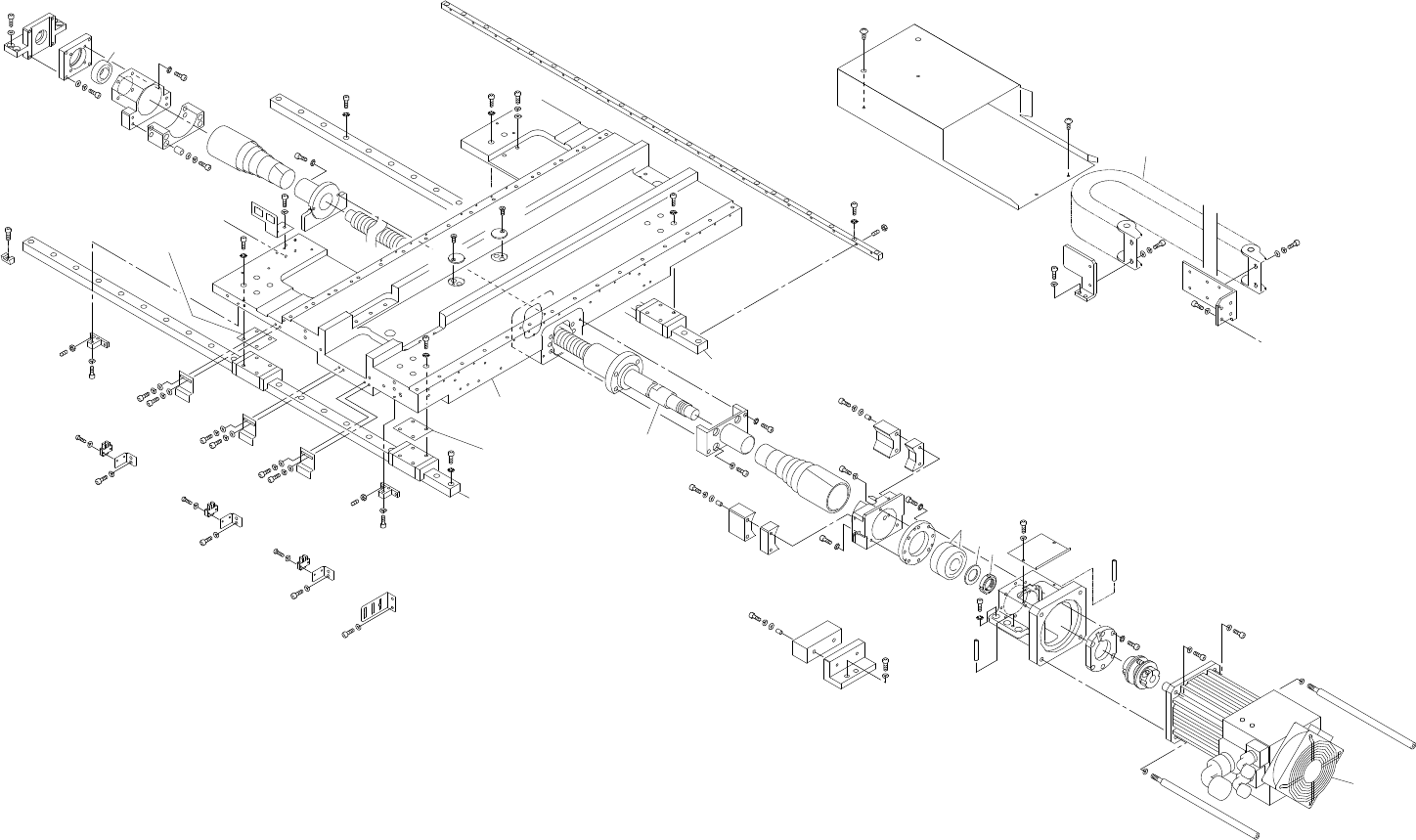

7.X スライド(WSX)
7.X slide(WSX)
7.X スライド(WSX)
7.X slide(WSX)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
66
81
51
65
22
23
30
76
50
68
33
61
77
35
39
51
61
46
67
16
75
45
60
81
69
36
50
80
60
47
72
78
11
46
60
64
64
60
46
80
72
60
47
78
61
37
71
49
41
59
61
37
61
49
42
59
71
49
42
59
71
37
91
90
89
3
55
69
1
43,92,93,94,95,96
24
24
84
84
81
69
81
62
65
13
4
50
68
70
72
54
83
32
50
62
65
61
9
65
62
54
10
53
62
83
15
77
74
2
63
58
67
47
34
82
46
60
34
52
61
39
86
82
57
63
87
86
39
61
51
88
50
68
28
17
19
29
5
60
44
20
57
85
40
50
68
21
25
58
40
63
58
63
63
26
26
27
63
73
46
67
A
A
43,92,93,
94,95,96
11
46
60
64
64
60
46
11
46
60
64
64
60
46
55
69
52
61
39
86
81
69
81
69
