EJM80DC-MB-03E -00 NPM-DX 3-1 -2 作业周期、内容和履历信息的确认 维修保养周期 经过 80 % 时 “维护菜单”按钮 以黄色闪烁。 1 3 5 4 3 4 5 2 维修保养后 6 确认提示 ■ 确认维修保养履历时 B B 之后 之后 3 4 2 1 2 A A 确认作业内容 选择警告栏亮灯的项目 ( 按运转时间 ) A ●画面切换 切换到有寿命零部件的更换画面
EJM80DC-MB-03E-00
NPM-DX

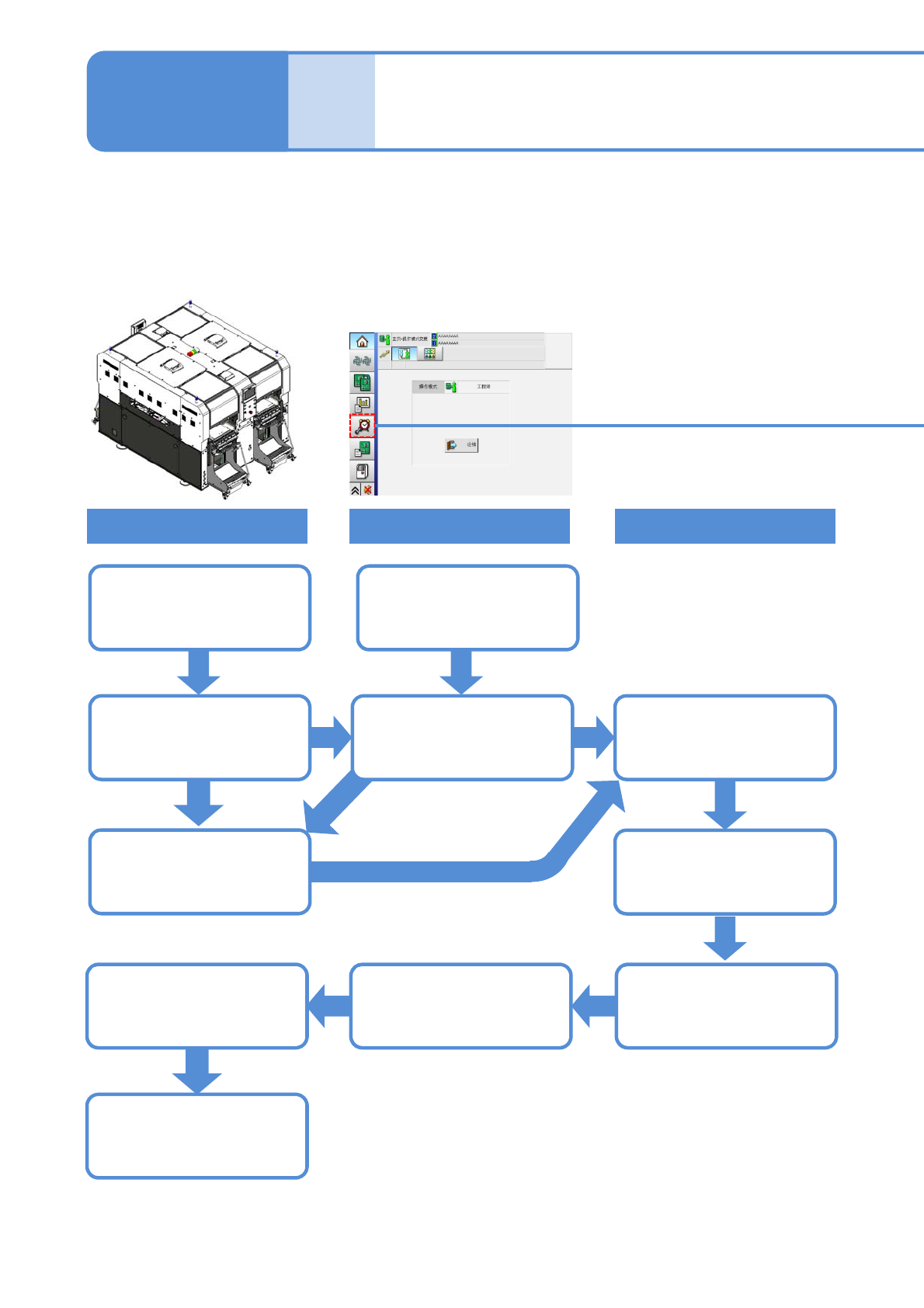

维修保养的概要
工程师手册
3-1
●从运转时间自动计算出定期检查的时期，并发出通知。
●维修保养后输入的作业结束、作业日期将作为履历而保存。
(并将以这个信息为基准计算下次维修保养的时期。)
运转时间的累计
设备
画面(警告栏)
作业
前次维修保养后
的运转时间累计
通常显示
1个周期的80%
经过时…
黄色闪烁
显示项目
确认作业内容
周期过后…
更新履历通常显示
自动计算下次
维修保养时期
维修保养作业
3-1-1
EJM80DC-MB-03E-00
NPM-DX

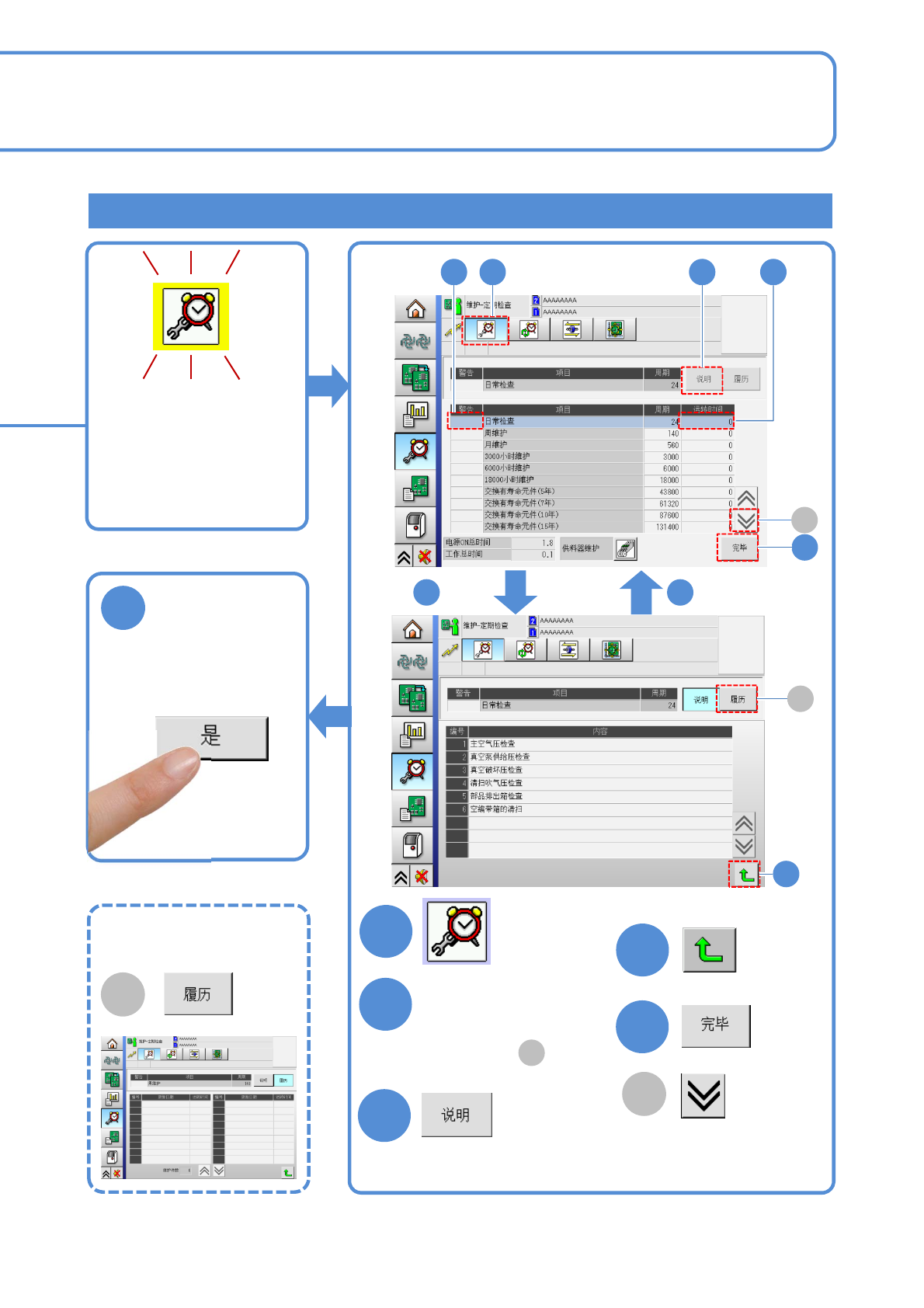

3-1-2
作业周期、内容和履历信息的确认
维修保养周期
经过80 %时
“维护菜单”按钮
以黄色闪烁。
1
3
5
4
3
4
5
2
维修保养后
6
确认提示
■确认维修保养履历时
B
B
之后 之后
3 4
2 1 2
A
A
确认作业内容
选择警告栏亮灯的项目
(按运转时间)
A
●画面切换
切换到有寿命零部件的更换画面
EJM80DC-MB-03E-00
NPM-DX
各周期定期检查项目 1
3-2-1
工程师手册
3-2
每560小时的定期检查1
■各类型共同点
No.
对象单元 检查、添加润滑脂部位 电源 检查、添加润滑脂内容
需要时间*1)
[分钟]
参阅
1
主体部
真空泵过滤器
OFF
清扫
20 4-8
紧急停止开关
ON
检查
44-9
出气口
(调节器单元)
OFF
检查
20 4-15
2
XY单元
X、Y轴线性导轨
ON
加油(LCG100)
60 4-3
X、Y轴电缆支架
ON
清扫
10 4-18
3
基板传送带
宽度调整滚珠丝杠
OFF
加油(LCG100)
15 4-1
宽度调整线性导轨
OFF
添加润滑脂(LCG100)
基板传送皮带
OFF
检查
10 4-6
基板检测传感器
OFF
清扫
10 4-10
4
安全盖
安全开关
ON
检查
44-9
安全盖
OFF
清扫
10 4-16
5
编带浮起检测
传感器
激光传感器
OFF
清扫
54-19
*1) 点检时间(分钟)＝168
■轻量16吸嘴贴装头V2 (选购件)
No.
对象单元 检查、添加润滑脂部位 电源 检查、添加润滑脂内容
需要时间*1)
[分钟]
参阅
1
吸嘴座
夹具夹扣压紧用弹簧,
夹具夹扣
OFF
添加润滑脂
(Barrierta IEL/V)
20
*2)
4-4
2
吸嘴
吸嘴锥形面
清扫
20
*2)
4-5
吸嘴反射板
吸嘴尖端部
吸嘴内部
吸嘴凸缘上面
(2D代码部)
3
吸嘴交换器 吸嘴反射板接触面
4
贴装头
真空空气路径
检查
54-11
轴皮带
10
*2)
4-12
*1) 对轻量16吸嘴头V2的所有吸嘴座进行检查时的检查时间 [分]=55分钟
*2) 检查轻量16吸嘴贴装头V2所有的吸嘴座时所需要的时间。
工程师所用的手册中对于从560小时至18000小时的检查、加润滑脂的部位和内容按照不同的周期进行了记载。
关于每隔24小时以及140小时的定期检查项目请参考操作员所用的手册的第5章至第7章的内容。
电源栏中、“ON”＝电源ON状态下进行检查、“OFF”＝电源OFF状态下进行检查、“－”＝电源ON或者OFF
的任意状态下都可进行检查。
所参考的页面是「工程师手册」时，在所参考页面的前面没有什么特别的记载。
但如果是「操作手册」时，在所参考的页面前面有 “O-” 的记载。
(例:“O-6-1-1”表示所参考的资料是「操作手册的 6-1-1」。)
