EJM8DC-MB-04E-00
NPM-DX
OFF SERVO ON

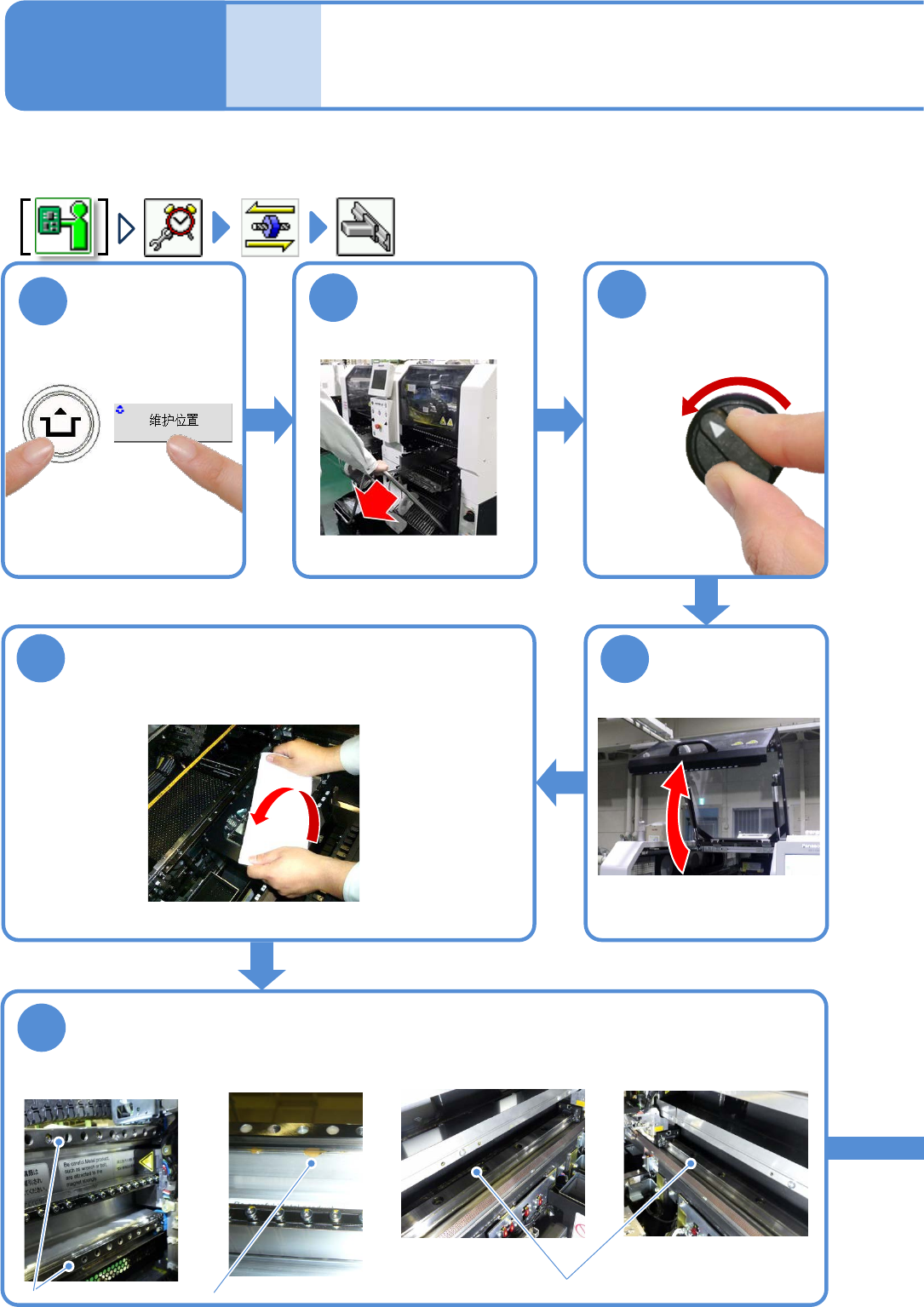

XY轴线性导轨的润滑脂
添加 1
4-3-1
工程师手册
4-3
卸下交换台车
(→P.2-4)
1
2
3
5
4
6
Y轴线性导轨
ACTIVATION
X轴上侧导轨背面的润滑脂
对XY单元的XY轴线性导轨的润滑脂添加方法进行说明。
使用工具: 润滑脂枪、棉纱布 所需时间: 60 分钟
●请对前侧、后侧添加润滑脂。(工作台1~4)
用棉纱布盖在多功能识别照相机上
●为了在作业中防止润滑脂滴漏在照相机镜片上。
擦去旧的润滑脂
●使用干净的棉纱布擦去X轴和Y轴的线性导轨上旧
的润滑脂。
X轴线性导轨
EJM8DC-MB-04E-00
NPM-DX
4-3-2
顺序
8
警告
●使用润滑脂:LCG100
●为了使识别装置的玻璃面不会附着润滑脂，请预先将Y轴向跟前侧
移动。
●请按照以下步骤向上图a,b,c,d 的4处润滑脂注入口加润滑脂。
①将润滑脂油枪的喷嘴插入润滑脂注入口。
②压出1/4。(约0.23 cm
3
)
③加油后要将润滑脂注入口部附着的润滑脂擦去。
※ 为了尽量均匀地供给润滑脂，请一边移动可动部一边加润滑脂。
7
润滑脂注入口
a
b
c
d
a
c
d
b
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)

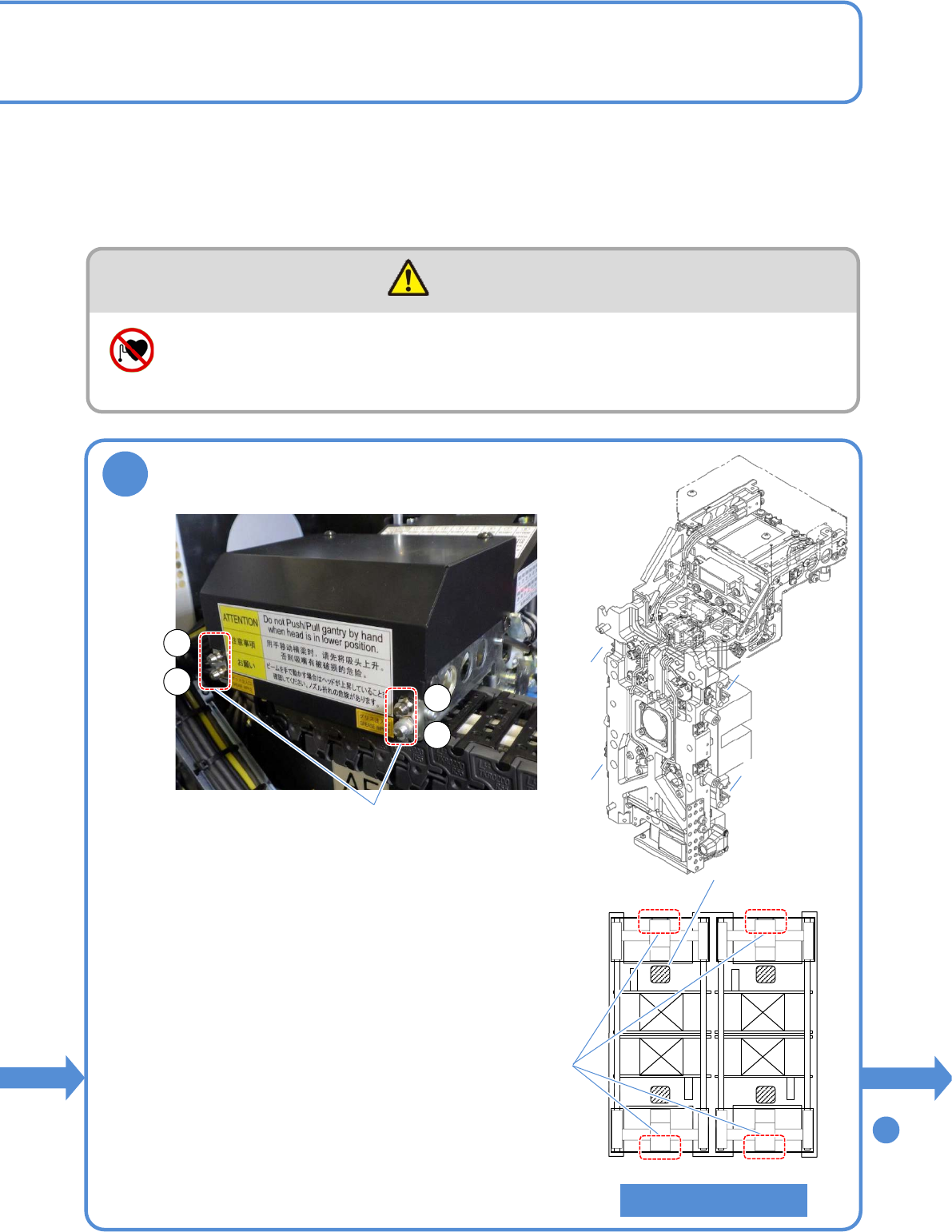

对X轴线性导轨添加润滑脂
●润滑脂注入口位置 上下4处
(Table1~4)
识别装置的玻璃面
Table 1
Table 2
Table 3
Table 4
OPERATOR SIDE
EJM8DC-MB-04E-00
NPM-DX
4-3-3
XY轴线性导轨的润滑脂
添加 2
工程师手册
4-3
( , )
8
对Y轴线性导轨添加润滑脂
●使用润滑脂: LCG100
●将Y轴移动到能看到Y轴的润滑脂注入口的位置
●请按照以下步骤对主侧 a, b 和从侧 c, d 的4处润滑脂注入口
加润滑脂。
①将润滑脂油枪的喷嘴插入润滑脂注入口。
②压出1/2 。(约0.45 cm
3
)
③加油后要将润滑脂注入口部附着的润滑脂擦去。
※ 为了尽量均匀地供给润滑脂，请一边移动可动部一边加润滑
脂。
移动X轴、Y轴
9
主 (左) 侧
导轨处
从 (右) 侧
导轨处
d
c
d
c
a
b
(a)
(b)
a
b
润滑脂注入口
润滑脂注入口
c
d
●执行数次使X轴移动整个行
程、使Y轴移动300 mm以
上的动作，以便润滑脂涂
抹到整个线性导轨上。
主侧
从侧
Table 1
Table 2
Table 3
Table 4
●润滑脂注入口位置
(Table1~4)
OPERATOR SIDE
