EJM8DC-MB-04E-00
NPM-DX
1

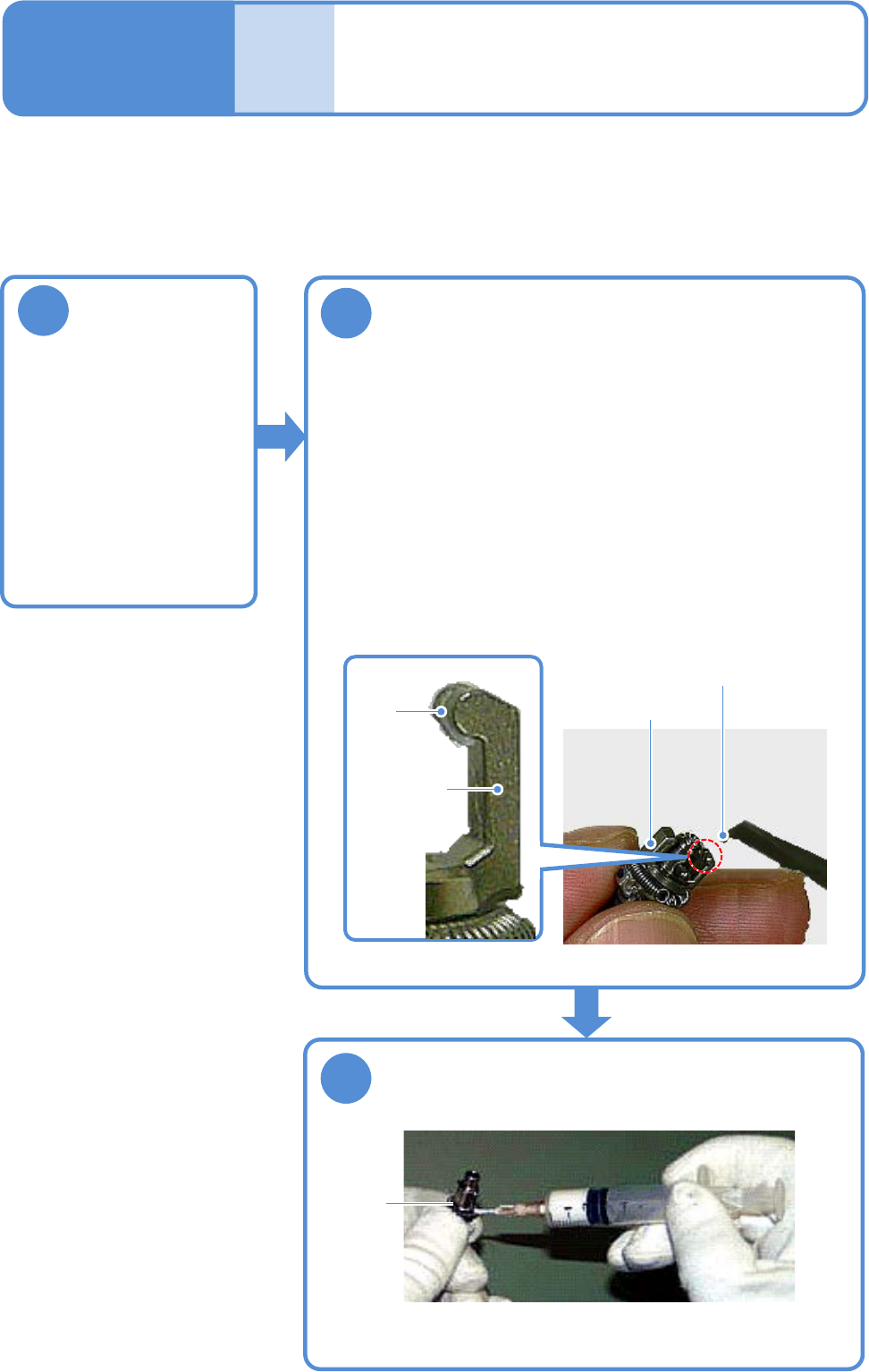

吸嘴座的润滑脂添加
卸下吸嘴座
(→『工程师手册』
P.5-1)
3
4-4
工程师手册
4-4
2
对轻量16吸嘴贴装头V2的吸嘴座润滑脂添加方法进行说明。轻量8吸嘴贴装头的润滑脂添加方法相同。
使用工具: 注射器 (Barrierta IEL/V)
所需时间: 轻量16吸嘴贴装头、轻量8吸嘴贴装头，1台贴装头大致需要时间分别为
20 分钟、10 分钟。
对夹具夹扣的油槽补充润滑脂
●不卸下夹扣，在小型一字螺丝刀等工具的尖端部沾上润滑脂进行
补充。
(为了防止粘到夹具夹扣周围)
●使用润滑脂:
Barrierta IEL/V
●粘到油槽部以外的润滑脂，请用棉棒等去除。
●请注意勿使润滑脂粘到吸嘴座尖端的过滤器。
●安装前确认夹扣确实已经进入到油槽中。
夹具夹扣
润滑脂
油槽
夹具夹扣
在夹具夹扣和夹具夹扣压紧用弹簧的接触面涂上
润滑脂
●使用注射器涂上薄层润滑脂。
●使用润滑脂: Barrierta IEL/V
接触面
EJM8DC-MB-04E-00
NPM-DX

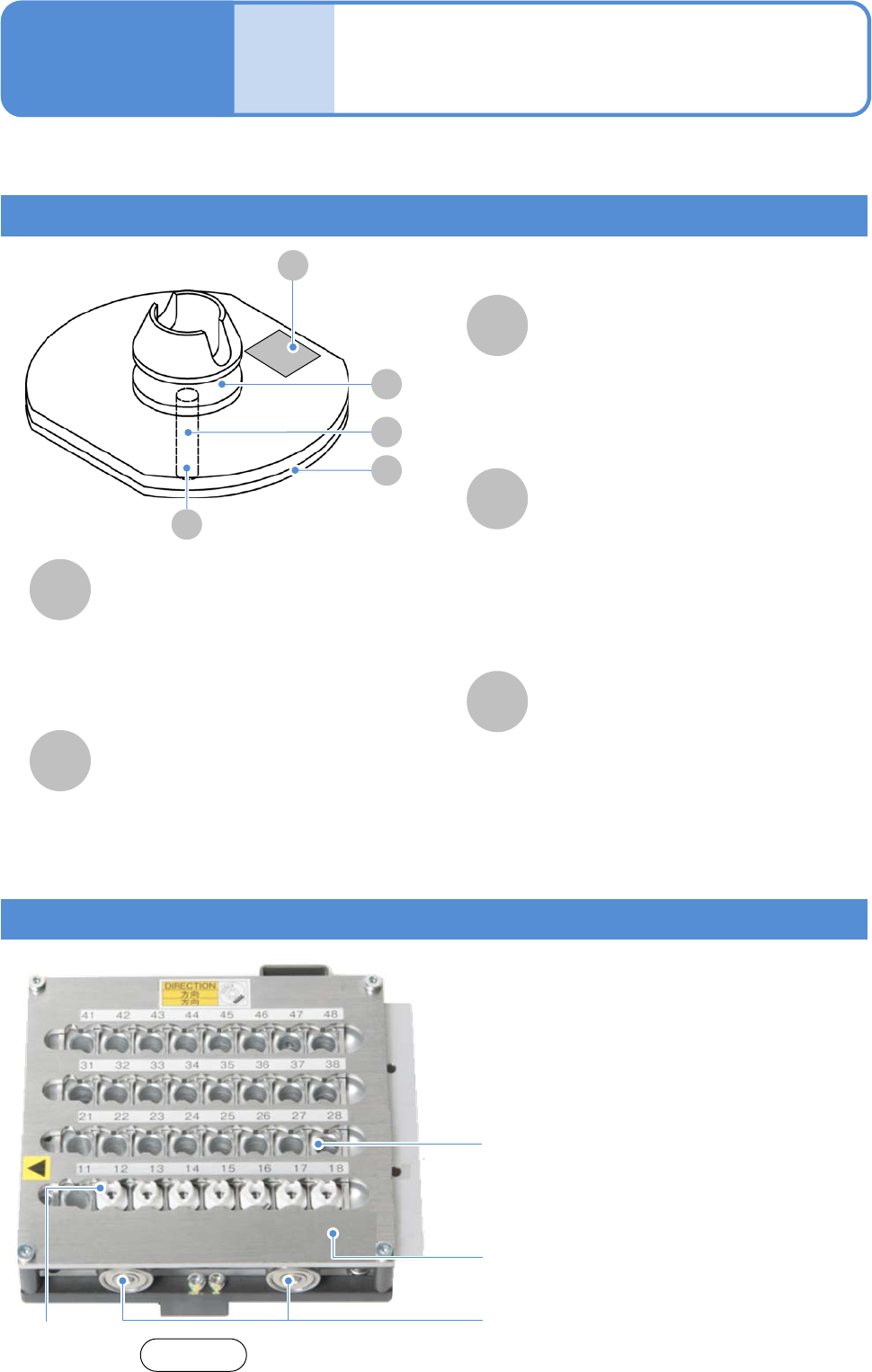

吸嘴各部位的名称和作用
A
B
D
E
C
E
吸嘴交换器
4-5-1
A
D
B
C
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 1
对吸嘴和吸嘴交换器的清扫方法进行说明。
吸嘴锥形面
是被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘，是造成空
气泄漏、不易夹住的原因)
吸嘴反射板
黑色树部分，它会反射来自多功能识别照
相机的LED照明光并对元件进行识别。
(如果有灰尘，是造成识别错误的原因)
吸嘴尖端部(吸嘴部)
是与元件直接接触的吸着部分。
(侧面如果有灰尘，是造成识别错误的原
因。如果吸着孔有灰尘，是造成吸着错
误的原因)
吸嘴内部
(吸嘴内部如果有污垢，有可能使元件的
吸着、贴装、真空圧的各种检测功能将
无法正常进行)
吸嘴凸缘上面
吸嘴的种类和制造序号No.的信息通过
2D代码显示。通过贴装头照相机识别2D
代码部。
(这部分如果有灰尘或损伤，是造成识别
错误的原因)
这是存储吸嘴的单元。切换贴装元件前，贴装头可
以自动更换吸嘴。
吸嘴交换器上面
(吸嘴交换器上面如果有灰尘，是造成吸嘴反
射板也会有灰尘、识别错误的原因)
●手动放置或取出吸嘴时，把挡板往左侧滑动。
挡板
吸嘴
挡板部轴承
(前侧: 2处、后侧: 2处)
前侧
EJM8DC-MB-04E-00
NPM-DX
轻量16、轻量8吸嘴贴装头时 1
1
4-5-2
2
3
2
卸下吸嘴座
(→『工程师手册』
P.5-1)
7
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 2
对轻量16吸嘴贴装头进行说明。轻量8吸嘴贴装头的清扫方法相同。
使用工具: 棉纱布、气枪、棉棒、吸嘴清扫销 φ0.4 (KXF0DYHTA00)、吸嘴清扫销 φ0.15 (KXF0DYHUA00)
所需时间: 轻量16吸嘴贴装头、轻量8吸嘴贴装头，1台贴装头大致需要时间分别为20 分钟、10 分钟。
■清扫贴装头上的吸嘴
■清扫吸嘴交换器内收纳的吸嘴
●从顺序 开始操作。
5
■吸嘴锥形面和
吸嘴凸缘上面
吸嘴锥形面
吸嘴凸缘上面
●确认2D代码上没有灰尘和
破损。
■吸嘴尖端部
吸嘴尖端部
清扫吸嘴
●请勿使用任何溶剂。
(是造成吸嘴反射板的变色、变形、接合不
良的原因 )
注意
■吸嘴反射板
吸嘴清扫销
■吸嘴内部
柄
●从吸嘴上侧 (柄侧)，把吸嘴清扫销插入，
排出吸嘴内部堆积的灰尘。
